مبرد لولبي مبرد بالماء

ما هو المبرد اللولبي المبرد بالماء؟

تعتمد مبردات المياه اللولبية على تقنية متطورة، حيث يعمل ضاغط لولبي كعنصر أساسي، لتحويل المياه العادية إلى مياه مبردة. ويمكن إرسال هذه المياه المبردة إلى أجهزة التكييف في مراكز التسوق والمعدات الصناعية وغيرها، للمساعدة في تبريد هذه الأجهزة.

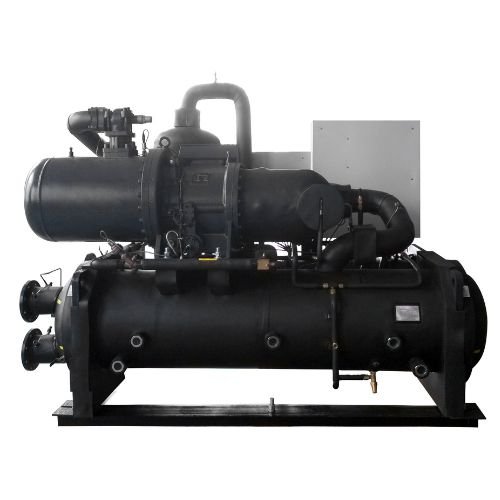

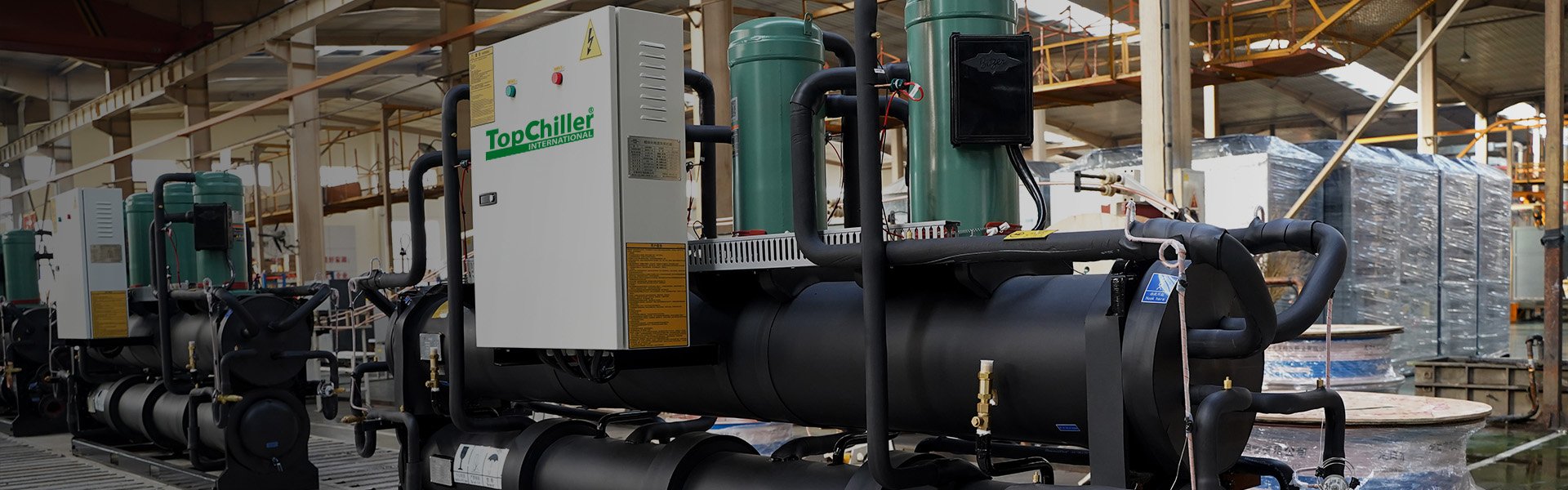

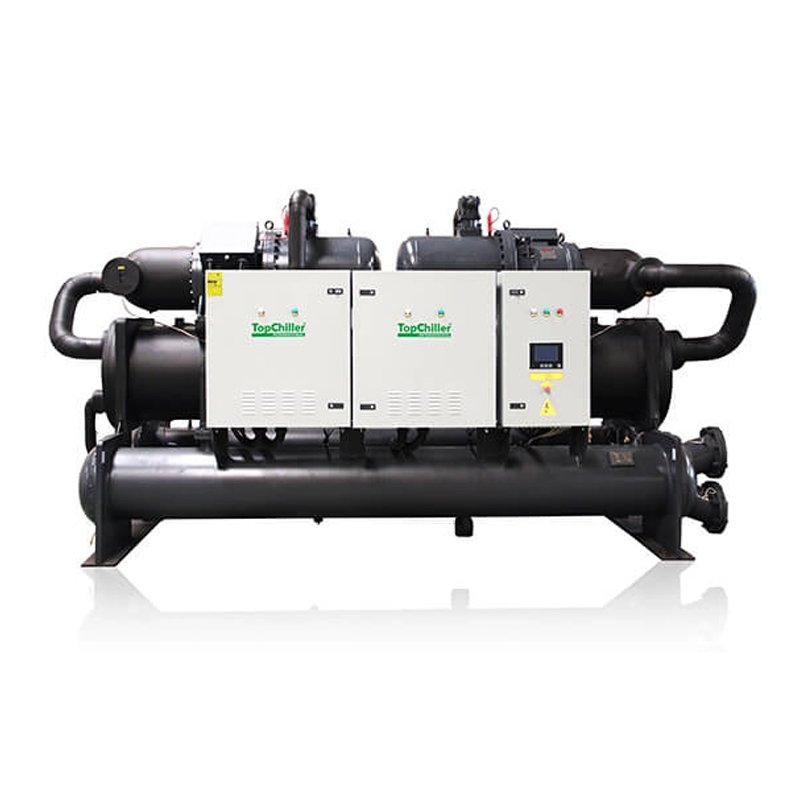

مبرد لولبي مبرد بالماء.

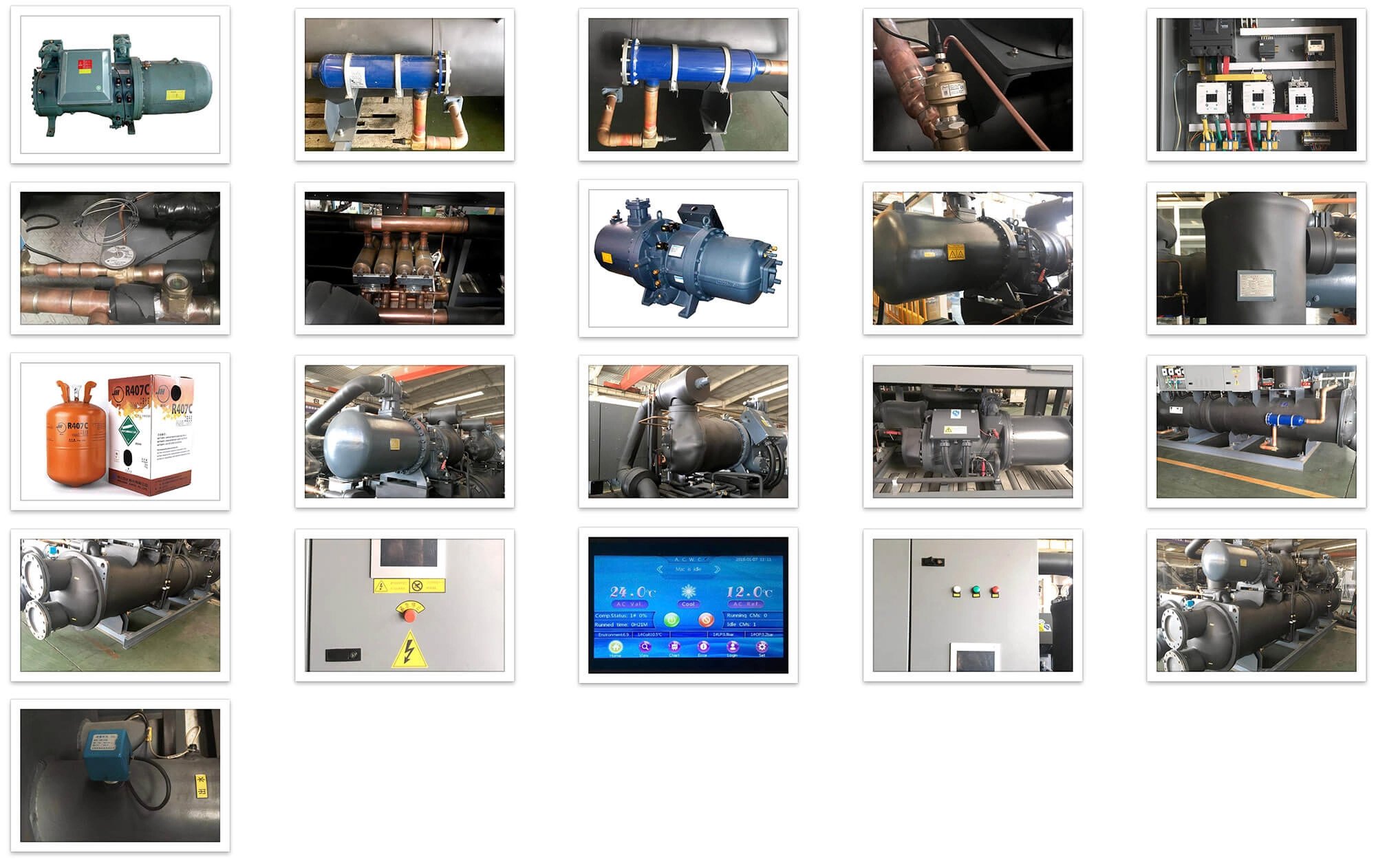

البنية الأساسية لمبرد لولبي مبرد بالماء

ضاغط لولبي

أهمية الضواغط

يُعدّ الضاغط اللولبي مصدر الطاقة لمبرد الماء اللولبي، وهو يُحدد بشكل مباشر كفاءة الطاقة الإجمالية واستقرار الجهاز. وتتمثل وظيفة الضاغط في ضغط غاز التبريد إلى درجة حرارة وضغط مرتفعين.

مزايا ضواغط دوبو المبردة بالماء

يتميز ضاغط الهواء اللولبي الذي نستخدمه بهيكل دوار مزدوج، ويتم التحكم في الخلوص بدقة متناهية. وقد خضع سطحه لمعالجة طلاء خاصة تجعله مقاومًا للتآكل والضغط العالي، ولا يتعرض للمشاكل حتى بعد التشغيل لفترات طويلة تحت أحمال عالية.

نظام تبادل حراري

مكثف

يتم تبديد الحرارة في ورشتك تدريجيًا بفضل هذه التقنية. نستخدم مكثفات أنبوبية عالية الكفاءة. بالمقارنة مع التبريد الهوائي، يتميز التبريد المائي بانخفاض ضغط التكثيف، وحمل أخف على الضاغط، واستهلاك أقل للطاقة. إذا كانت لديك أبراج تبريد جاهزة أو أحواض مياه متداولة في مصنعك، فيمكن استخدامها فور توصيلها. لا حاجة لمراوح إضافية، كما أن مستوى الضوضاء في الورشة منخفض.

المبخر

هذا هو الجزء المباشر من تبريد معداتك. باستخدام المبخر، يتبخر المبرد ويمتص الحرارة. وتُنقل الحرارة من وعاء التفاعل، وآلة قولبة الحقن، ومصادر الحرارة الأخرى بواسطة الماء المبرد خارج الأنابيب.

جهاز الخنق

يُعدّ جهاز الخنق خطوةً أساسيةً تقع بين المكثف والمبخر، وهو مصمم خصيصاً لخفض ضغط ودرجة حرارة غاز التبريد. يمر غاز التبريد عبر هذا الجهاز، وينخفض ضغطه بشكل حاد، ليتحول إلى خليط غازي سائل منخفض الحرارة والضغط، والذي يندفع بعد ذلك إلى المبخر لامتصاص حرارة المعدات.

نظام المياه المبردة

يُعنى نظام الماء المبرد بتوفير البرودة باستمرار، وتحدد هذه الدورة سرعة التبريد وفعاليته بشكل مباشر. اخترنا مضخة طرد مركزي منخفضة الضوضاء، حيث يتميز ضغط الماء بثباته الكافي، فلا يهم طول دائرة التبريد في جهازك، إذ يبقى تذبذب ضغط الماء ضئيلاً.

مبدأ عمل مبرد لولبي مبرد بالماء

ضغط

يبدأ الأمر بضاغط لولبي. يُسحب غاز التبريد ذو درجة الحرارة والضغط المنخفضين، ثم يُضغط ليرتفع إلى درجة حرارة وضغط مرتفعين. تُشبه هذه العملية نفخ غاز التبريد، مما يسمح له بنقل كمية كافية من الحرارة إلى المكثف. تتميز الضواغط التي نستخدمها بفجوات صغيرة، وطلاءات مقاومة للتآكل، وكفاءة ضغط عالية. وبذلك، تبرد معداتك التي تولد كميات كبيرة من الحرارة، مثل أوعية التفاعل وآلات قولبة الحقن، بسرعة أكبر.

التكثيف

يدخل غاز التبريد المضغوط إلى المكثف. وفي الوقت نفسه، يتدفق الماء المبرد خارج الأنابيب، ويطلق غاز التبريد الحرارة ويتحول إلى سائل.

توسع

يتدفق سائل التبريد إلى صمام التمدد. يؤدي ذلك إلى انخفاض مفاجئ في ضغط السائل عالي الضغط، ليتحول إلى سائل ضبابي منخفض الحرارة والضغط. بعد ضبط صمام التمدد بدقة، انخفض الضغط تدريجيًا، وأصبحت حالة سائل التبريد مثالية للمرحلة التالية من امتصاص الحرارة.

تبخر

يدخل غاز التبريد إلى المبخر. يمتص غاز التبريد الحرارة من المعدات، ويتحول مرة أخرى إلى غاز منخفض الحرارة والضغط، ثم يتم سحبه بواسطة الضاغط، ليكمل بذلك دورة واحدة.

مميزات مبرد الماء اللولبي

كفاءة مستقرة في تبادل الحرارة

بفضل تصميم الغشاء المتساقط، يُقطّر المُبرّد مباشرةً على الجدار الداخلي لأنبوب التبادل الحراري، ويتبادل الحرارة مع الجانب المقابل لسطح الماء المُبرّد. يبرد بسرعة وبشكل متساوٍ.

ضمان النظام المزدوج

مزودة بنظام تشغيل احتياطي واستعادة الزيت. عند توقف النظام الرئيسي مؤقتًا، يتولى النظام الاحتياطي العمل فورًا، ولا يتوقف خط الإنتاج. يقوم نظام استعادة الزيت بجمع الزيت المستعمل تلقائيًا، مما يُغني عن تغيير الزيت بشكل متكرر ويُسهّل الصيانة.

التحكم الذكي

يتميز هذا الجهاز بصغر حجمه، مما يجعله مناسبًا لورشة العمل المزدحمة. كما أن اعتماد نوع جديد من وحدات التحكم في المبردات يجعل عملية التركيب والتحكم أكثر سهولة.

مضخة حرارية + خزان ثلج للتبريد

يجمع هذا النظام بين تقنيات تجميع الحرارة المهدرة بواسطة المضخات الحرارية وتخزين الثلج. يستخدم البرودة في الإنتاج خلال النهار ويخزنها ليلاً لتوفير الطاقة الكهربائية. خلال موسم الذروة، يزداد الطلب على التبريد، لذا تُستخدم المضخات الحرارية للتبريد التكميلي، مما يُغني عن الحاجة إلى وحدات إضافية ويتكيف مع تقلبات الطاقة الإنتاجية.

المبخر ذو الغشاء المتساقط مقابل المبخر الغاطس

مبخر الفيلم المتساقط

• يُملأ غلافها الخارجي بمادة تبريد سائلة، وتُغمر أنابيب التبادل الحراري فيها مباشرةً. تغلي مادة التبريد وتتشكل فقاعات خارج الأنبوب. تنتقل الحرارة عن طريق انفجار الفقاعات، مما يؤدي إلى تبريد الماء المبرد داخل الأنبوب.

• تتوزع الفقاعات بشكل غير متساوٍ. بعض أجزاء الأنبوب تتميز بتبادل حراري سريع، بينما تتميز أجزاء أخرى بتبادل حراري بطيء. نظام تبريد معدات خط الإنتاج لديك عرضة للتغيرات المفاجئة في درجة الحرارة. علاوة على ذلك، يتطلب الأمر كمية كبيرة من غاز التبريد، مما لا يشغل حيزًا فحسب، بل يزيد التكاليف أيضًا. وفي حالة حدوث تسريب، يصبح إصلاحه أمرًا شاقًا.

مبخر غمر

• تعتمد مبرداتنا اللولبية المبردة بالماء تقنية المبخر ذي الغشاء المتساقط. وتستخدم موزعًا علويًا لتقطير غاز التبريد بالتساوي على الجدران الداخلية لأنابيب التبادل الحراري المتراصة. يتدفق الماء المبرد خارج الأنبوب، بينما يتدفق غاز التبريد لأسفل على طول جدار الأنبوب.
• هذه الطريقة أكثر كفاءة. يتدفق المبرد عبر جدار الأنبوب، مما يسمح لكل أنبوب بامتصاص الحرارة بالكامل. وبذلك، يصبح تبريد أوعية التفاعل، وآلات حقن القوالب، وغيرها من المعدات أكثر تجانسًا. كما أنها تستهلك كمية أقل من المبرد، مما يوفر تكاليف العمالة اللازمة لإعادة التعبئة وإصلاح التسريبات. وبفضل معامل نقل الحرارة العالي، يمكن لنفس الطاقة تبديد كمية أكبر من الحرارة، مما يساهم في خفض فاتورة الكهرباء.
