أفضل مصنّع ومورّد لأجهزة التبريد المعيارية في الصين
- ضاغط حلزوني عالي الكفاءة من علامة تجارية معروفة
- صمام تمدد دانفوس مع غاز التبريد R410a
- قدرة التبريد والتدفئة من 30 كيلوواط إلى 860 كيلوواط
- مبرد معياري مبرد بالهواء والماء
- مبادلات حرارية عالية الجودة
- سهولة التشغيل والتصميم العصري
- سهولة التركيب في الأماكن الخارجية
- ضمان لمدة تصل إلى 24 شهرًا
يتميز بضاغط دوامي مغلق بالكامل، ومراوح محرك، ومادة تبريد R22، ويوفر قدرة تبريد تتراوح بين 68 و408 كيلوواط.
يتميز هذا الجهاز بضاغط بقوة 15 حصانًا، ومضخة مدمجة بقوة 2 حصان، ويدعم غازات التبريد R22 أو R407C. يوفر قدرة تبريد تبلغ 50.85 كيلوواط، مع خزان مياه للمبخر بسعة 178 لترًا، ومعدل تدفق مياه قياسي يبلغ 8.74 متر مكعب/ساعة.
تتميز هذه الوحدة بهيكل متين بأبعاد 7800×2270×2450 مم، وتوفر قدرة تبريد تبلغ 780 كيلوواط. تعمل الوحدة بجهد 380 فولت، وتوفر أداءً مستقرًا ضمن نطاق درجة حرارة يتراوح بين 15 و58 درجة مئوية.
مزودة بوحدة تحكم تعمل باللمس PLC/LCD، ومحركات متينة، وتصميم صغير الحجم (2635 × 740 × 1575 مم). تتميز بقدرة تبريد تتراوح بين 80 و380 كيلوواط، وضاغط حلزوني محكم الإغلاق، وتدعم أنواعًا متعددة من المبردات.
يوفر تبريدًا وتدفئة موثوقين مع تحكم مرن في درجة الحرارة وتدفق هواء ثابت. مصمم لسهولة التركيب والتشغيل، مع خيارات تصميم عصرية أو تقليدية.
تأتي هذه الوحدة مزودة بأدوات تحكم سهلة الاستخدام، وحجم صغير، وتستخدم غاز التبريد R410A. وبفضل سعتها القابلة للتعديل، توفر أداءً مستقرًا ضمن نطاق درجة حرارة تشغيل يتراوح بين 7 و45 درجة مئوية.
يوفر هذا الجهاز تبريدًا موثوقًا وفعالًا للمساحات التجارية والصناعية. يتميز بتصميم صغير الحجم، وهو صديق للبيئة، ومنخفض الكربون، وموفر للطاقة، ويعمل ضمن نطاق درجة حرارة يتراوح بين 7 و45 درجة مئوية.
يوفر هذا الجهاز أداءً مستقرًا مع سعة قابلة للتعديل تصل إلى 85 درجة مئوية، ويتضمن مكونات أساسية مثل المضخة والمحرك.

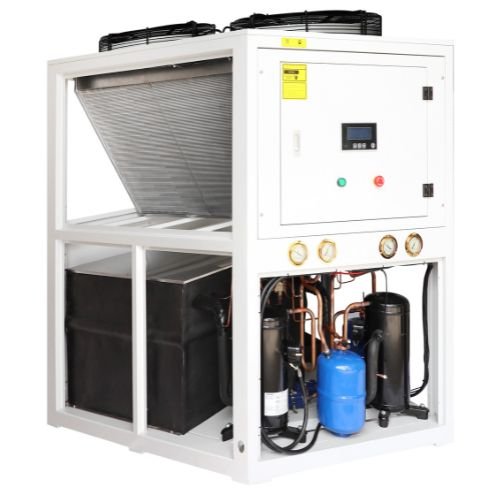

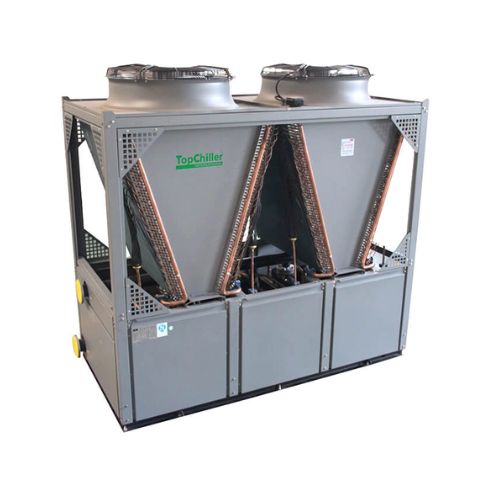

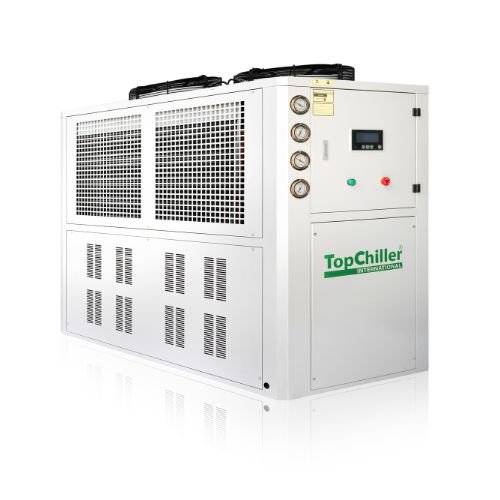

مبرد معياري مبرد بالهواء
يتكون المبرد المعياري المبرد بالهواء من عدة وحدات تبريد صغيرة مبردة بالهواء. يتبادل غاز التبريد الحرارة مباشرةً مع الهواء المحيط لتبديدها. لذلك، يحتاج هذا المبرد إلى مروحة تدفع الهواء المحيط على أنابيب المكثف المكشوفة أثناء التشغيل، مما يزيد من كفاءة التبريد. إلا أنه لا يعمل بكفاءة في البيئات ذات درجات الحرارة المرتفعة نظرًا لاعتماده الكبير على الهواء المحيط.

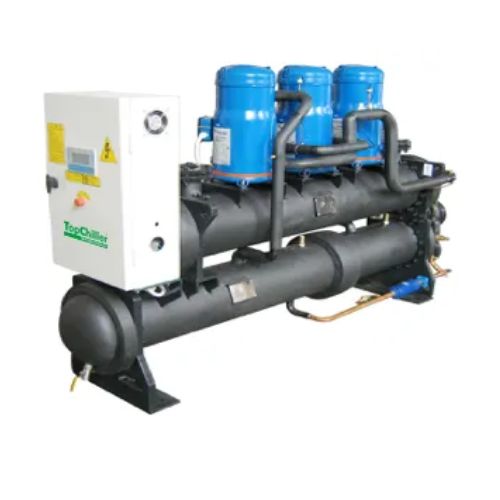

مبرد معياري مبرد بالماء
يتكون المبرد المعياري المبرد بالماء من عدة وحدات تبريد صغيرة مبردة بالماء. يتبادل غاز التبريد الحرارة مع الماء لتبديدها. لذلك، يتطلب الأمر وجود برج التبريد لتزويد الماء، يكون المكثف محكم الإغلاق. يمكن للمبردات المعيارية المبردة بالماء تحقيق كفاءة تبريد أعلى لأن الماء يتمتع بكفاءة نقل حرارة أعلى من الهواء ولا يتأثر بدرجة الحرارة المحيطة. ومع ذلك، فإن تكلفتها الأولية أعلى بسبب الحاجة إلى مضخة مياه أو برج التبريد.
شهادة موثوقة
- مواصفة
- فيديو
- قطع غيار
- أمثلة على التطبيقات الناجحة
| نموذج | 35×1 | 35×2 | 35×3 | 35×4 | 35×5 | 35×6 | 35×7 | 35×8 | |
| قدرة التبريد * | كيلوواط | 35 | 70 | 105 | 140 | 175 | 210 | 245 | 280 |
| سعة التسخين** | كيلوواط | 40 | 80 | 120 | 160 | 200 | 240 | 280 | 320 |
| مزود الطاقة | / | 380 فولت / 3 فاز / 50 هرتز | |||||||
| ضاغط | |||||||||
| دائرة كمية/غاز التبريد | رقم. | 1/1 | 2/2 | 3/3 | 4/4 | 5/5 | 6/6 | 7/7 | 8/8 |
| مدخلات طاقة التبريد* | كيلوواط | 10.4×1 | 10.4×2 | 10.4×3 | 10.4×4 | 10.4×5 | 100×6 | 10.4×7 | 10.4×8 |
| مدخلات الطاقة الحرارية** | كيلوواط | 10.1×1 | 10.1×2 | 10.1×3 | 10.1×4 | 10.1×5 | 10.1×6 | 10.1×7 | 10.1×8 |
| الحد الأقصى لمدخلات الطاقة | كيلوواط | 19.96×1 | 19.96×2 | 19.96×3 | 19.96×4 | 19.96×5 | 19.96×6 | 19.96×7 | 19.96×8 |
| الحد الأقصى لتيار الإدخال | أ × رقم | 26×1 | 26×2 | 26×3 | 26×4 | 26×5 | 26×6 | 26×7 | 26×8 |
| الحد الأقصى للتيار الابتدائي **** | A | 71×1 | 71×2 | 71×3 | 71×4 | 71×5 | 71×6 | 71×7 | 71×8 |
| تعديل الطاقة | % | 0-50-100 (وحدة واحدة) | |||||||
| مروحة محورية | |||||||||
| كمية المروحة | رقم. | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| تدفق الهواء | m3/ح | 14600 | 29200 | 43800 | 58400 | 73000 | 87600 | 102200 | 116800 |
| المبخر | |||||||||
| يكتب | مبادل حراري من نوع الأنبوب والصدفة | ||||||||
| معدلات تدفق المياه | m3/ح | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 |
| انخفاض ضغط جانب الماء*** | كيلو باسكال | <<<- – – | 42 | – – ->>> | |||||
| حجم وصلة المياه | دي إن | 40 | |||||||
| أبعاد | |||||||||
| طول | مم | 1600 (وحدة واحدة) | |||||||
| عرض | مم | 800 (وحدة واحدة) | |||||||
| ارتفاع | مم | 1790 | |||||||
| 33 (وحدة واحدة) | |||||||||
| الوزن الصافي | كيلوغرام | 410×1 | 410×2 | 410×3 | 410×4 | 410×5 | 410×6 | 410×7 | 410×8 |
| مستوى الضوضاء**** | ديسيبل (A) | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 |
| * درجة الحرارة المحيطة 35 درجة مئوية؛ درجة حرارة الماء الداخل/الخارج للمبخر 12/7 درجة مئوية؛; ** درجة الحرارة المحيطة DB 7 درجة مئوية، WB 6 درجة مئوية؛ درجة حرارة الماء الداخل/الخارج للمكثف 40/45 درجة مئوية؛; *** في حالة تدفق المياه الاسمي، يكون انخفاض الضغط ضمن هذا النطاق. **** تم قياس ضغط الصوت على مسافة متر واحد وعلى ارتفاع 1.5 متر فوق سطح الأرض في حقل غزال. | |||||||||
| نموذج | 60×1 | 60×2 | 60×3 | 60×4 | 60×5 | 60×6 | 60×7 | 60×8 | |
| قدرة التبريد * | كيلوواط | 65 | 130 | 195 | 260 | 325 | 390 | 455 | 520 |
| سعة التسخين** | كيلوواط | 68 | 136 | 204 | 272 | 340 | 408 | 476 | 544 |
| مزود الطاقة | / | 380-460 فولت / 3 فاز / 50-60 هرتز | |||||||
| ضاغط | |||||||||
| دائرة كمية/غاز التبريد | رقم. | 1/1 | 2/2 | 3/3 | 4/4 | 5/5 | 6/6 | 7/7 | 8/8 |
| مدخلات طاقة التبريد* | كيلوواط | 10.4×2 | 10.4×4 | 10.4×6 | 10.4×8 | 10.4×10 | 100×12 | 10.4×14 | 10.4×16 |
| مدخلات الطاقة الحرارية** | كيلوواط | 10.1×2 | 10.1×4 | 10.1×6 | 10.1×8 | 10.1×10 | 10.1×12 | 10.1×14 | 10.1×16 |
| الحد الأقصى لمدخلات الطاقة | كيلوواط | 39.92×1 | 39.92×2 | 39.92×3 | 39.92×4 | 39.92×5 | 39.92×6 | 39.92×7 | 39.92×8 |
| الحد الأقصى لتيار الإدخال | أ × رقم | 52×1 | 52×2 | 52×3 | 52×4 | 52×5 | 52×6 | 52×7 | 52×8 |
| الحد الأقصى للتيار الابتدائي **** | A | 142×1 | 142×2 | 142×3 | 142×4 | 142×5 | 142×6 | 142×7 | 142×8 |
| تعديل الطاقة | % | 0-50-100 (وحدة واحدة) | |||||||
| مروحة محورية | |||||||||
| كمية المروحة | رقم. | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| تدفق الهواء | m3/ح | 29200 | 58400 | 87600 | 116800 | 146000 | 175200 | 204400 | 233600 |
| المبخر | |||||||||
| يكتب | مبادل حراري أنبوبي داخل أنبوبي | ||||||||
| معدلات تدفق المياه | m3/ح | 11.2 | 22.4 | 33.6 | 44.8 | 56 | 67.2 | 78.4 | 89.6 |
| انخفاض ضغط جانب الماء*** | كيلو باسكال | <<<- – – | 46 | – – ->>> | |||||
| حجم وصلة المياه | دي إن | 50 | |||||||
| أبعاد | |||||||||
| طول | مم | 2000 (وحدة واحدة) | |||||||
| عرض | مم | 1060 (وحدة واحدة) | |||||||
| ارتفاع | مم | 1957 (وحدة واحدة) | |||||||
| الوزن الصافي | كيلوغرام | 630×1 | 630×2 | 630×3 | 630×4 | 630×5 | 630×6 | 630×7 | 630×8 |
| مستوى الضوضاء**** | ديسيبل (A) | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 |
| * درجة الحرارة المحيطة 35 درجة مئوية؛ درجة حرارة الماء الداخل/الخارج للمبخر 12/7 درجة مئوية؛; ** درجة الحرارة المحيطة DB 7 درجة مئوية، WB 6 درجة مئوية؛ درجة حرارة الماء الداخل/الخارج للمكثف 40/45 درجة مئوية؛; *** في حالة تدفق المياه الاسمي، يكون انخفاض الضغط ضمن هذا النطاق. **** تم قياس ضغط الصوت على مسافة متر واحد وارتفاع 1.5 متر فوق سطح الأرض في حقل غزال | |||||||||

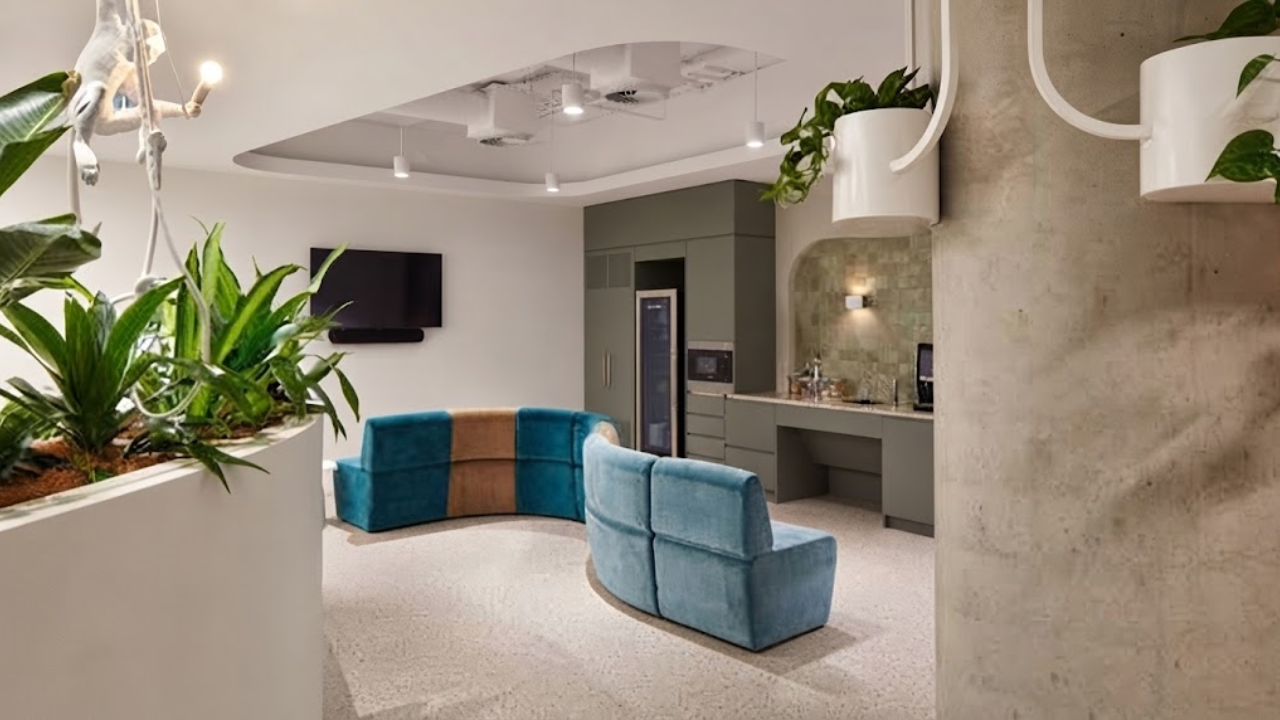

تجديد غرفة المعدات القديمة في مبنى تجاري أسترالي
كانت وحدة التكييف الكبيرة الأصلية في أحد المباني التجارية في أستراليا قديمة وتحتاج إلى استبدال. إلا أن مدخل غرفة المعدات كان ضيقًا، ولم يكن من الممكن نقل الوحدة التقليدية الكاملة إليه. قامت شركة تشيليرون بتوفير نظام تبريد معياري يتكون من أربع وحدات تبريد معيارية مبردة بالهواء سعة كل منها 30 طنًا، بسعة تبريد إجمالية تبلغ 120 طنًا. يمكن نقل كل وحدة ووضعها بشكل مستقل دون الحاجة إلى هدم الجدران للرفع. بعد تشغيل نظام التبريد المعياري، تم تقصير دورة تجديد غرفة المعدات، وحظي مشروع التجديد بموافقة العميل التامة.

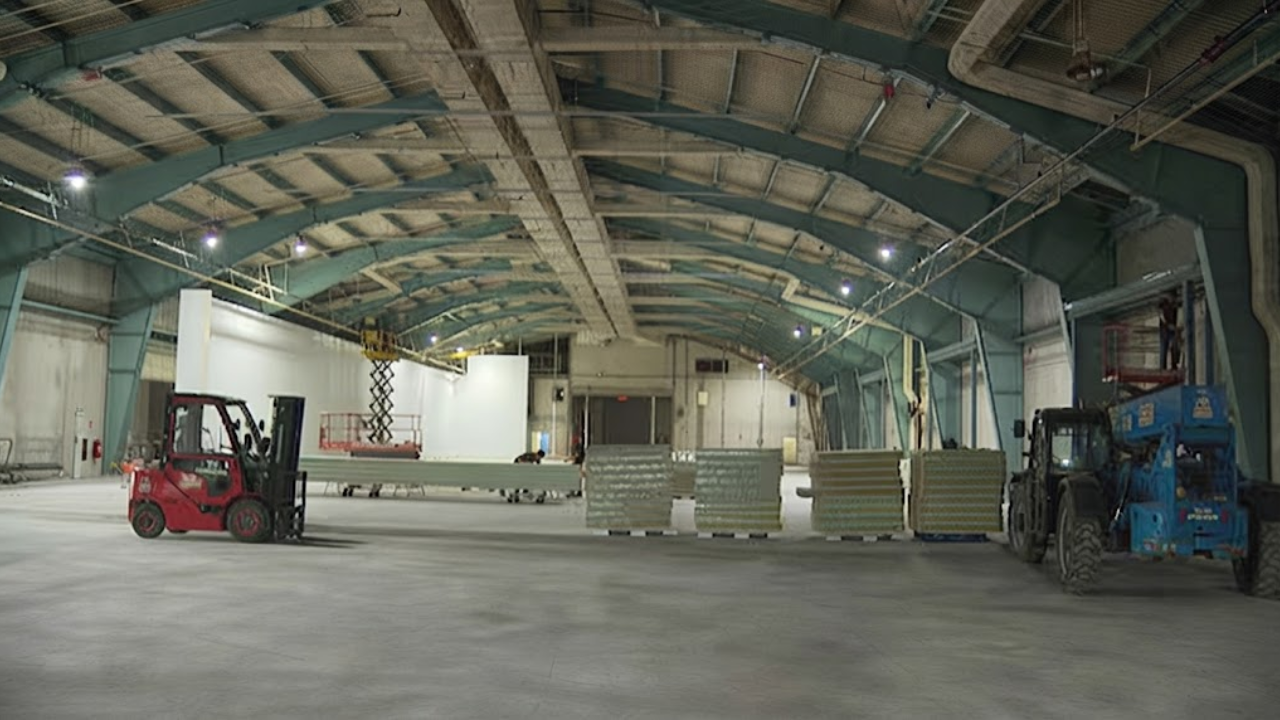

التوسع التدريجي لمنشأة تخزين مبردة في كندا
كان مرفق تخزين بارد في كندا يتوسع على ثلاث مراحل، حيث مثّل الطلب الأولي على التبريد الإضافي حوالي ثلث السعة النهائية المخطط لها. اقترحت شركة تشيليرون محطة تبريد معيارية تعمل بالماء، تبدأ بثلاث وحدات سعة كل منها 30 طنًا. ويمكن تركيب وحدات إضافية مع ازدياد الطلب على التبريد الإضافي للمرفق، مما يغني عن استبدال محطة التبريد بالكامل. صُمم النظام خصيصًا لتطبيقات الماء المبرد المحددة في المرفق، وليس كبديل لنظام التبريد المخصص لغرفة التبريد.
تباين الأحمال النهارية والليلية في الفنادق البريطانية
يُعاني فندق ومبنى متعدد الاستخدامات في المملكة المتحدة من ارتفاع استهلاك التبريد خلال النهار وانخفاضه بشكل ملحوظ ليلاً. وقد قامت شركة تشيليرون بتوريد نظام تبريد حلزوني معياري بسعة 150 طنًا، يتألف من خمس وحدات تبريد معيارية مبردة بالماء، سعة كل منها 30 طنًا. يقوم نظام التحكم بتشغيل وإيقاف الوحدات تلقائيًا بناءً على الحمل الفعلي، حيث تعمل وحدة أو وحدتان فقط ليلاً لتجنب التشغيل غير الفعال للجهاز بأكمله. وقد أفاد العميل بأن طريقة التحميل عند الطلب هذه قد خفضت تكاليف التشغيل بشكل كبير.
مركز بيانات ألماني - نظام التكرار N+1
يتطلب مركز بيانات في ألمانيا تبريدًا مستمرًا على مدار الساعة، ويجب ألا يؤدي صيانة أي وحدة إلى انقطاع إمداد التبريد. وقد وفرت شركة تشيليرون نظام تبريد بمضخة حرارية معيارية بسعة 240 طنًا، يتكون من ثماني وحدات تبريد هوائي سعة كل منها 30 طنًا. تم تصميم النظام لضمان التكرار N+1، مع حمل تبريد تصميمي لا يتجاوز 210 أطنان. يتيح هذا التصميم للوحدات السبع المتبقية تلبية حمل التبريد التصميمي عند إيقاف تشغيل إحدى الوحدات للصيانة. وقد رأى العميل أن هذا الحل يراعي كلاً من الموثوقية وقابلية التوسع، وتم دمجه في تصميمه القياسي.
شاهد المبرد المعياري أثناء التشغيل
شاهد كيف يوفر المبرد المعياري تحكمًا مستقرًا في درجة الحرارة، واستجابة تبريد سريعة، وأداءً موثوقًا به في ظروف العمل الصناعية الحقيقية.

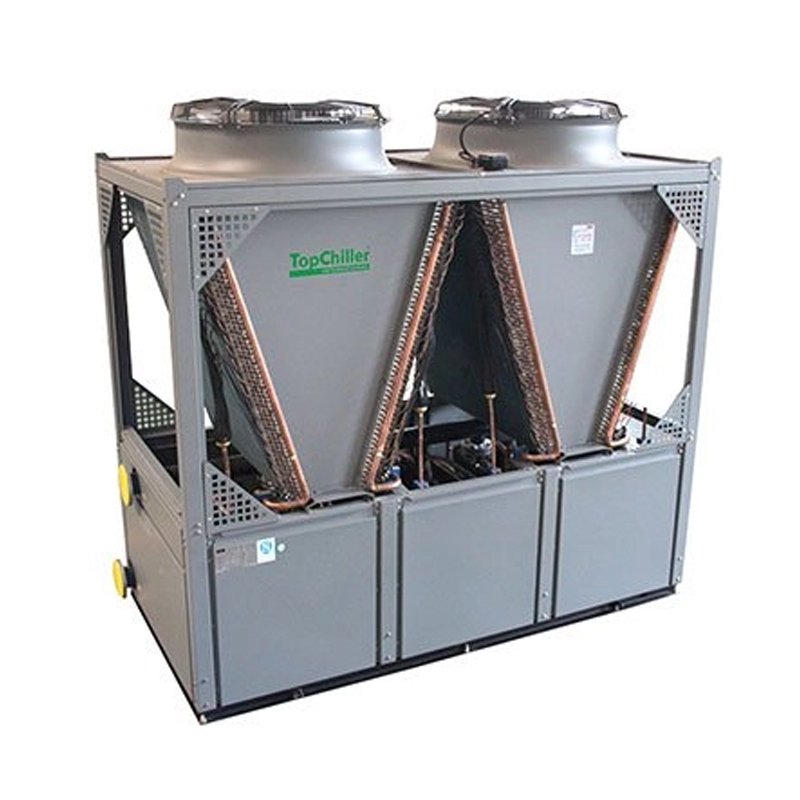

نظام التبريد المعياري عبارة عن نظام تبريد مرن وقابل للتوسيع بدرجة عالية. يتكون من عدة وحدات تبريد صغيرة مستقلة، تحتوي كل منها على ضاغط ومبخر ومكثف. يمكن تشغيل عدة وحدات تبريد بالتزامن، مما يمنح النظام بأكمله سعة وقدرة تبريد أكبر. كما يمكنك توسيع النظام في أي وقت لتلبية متطلبات تبريد أقوى.
كيف يعمل المبرد المعياري؟
كيف تُشكّل المبردات المعيارية نظامًا متكاملًا؟
- يعمل بشكل مستقل: تحتوي كل وحدة تبريد في نظام التبريد المعياري على مبخر وضاغط ومكثف منفصلين، وتعمل بدورة تبريد واحدة. يوفر هذا التصميم المعياري تبريدًا أكثر استقرارًا، لأنه في حال تعطل جزء من الوحدة، تستمر الوحدات الأخرى في توفير التبريد بشكل متواصل.
- التحكم المركزي: يربط نظام التحكم المركزي جميع الوحدات بالتوازي، مما يسمح لها بالتواصل فيما بينها. يمكنك إدارة النظام بأكمله من خلال نظام التحكم المركزي لبدء التشغيل والإيقاف والتعديل بما يتناسب مع متطلبات التطبيق الحالية.
كيف تحقق المبردات المعيارية التبريد؟
- التبخر: يحتوي المبخر على مادة التبريد. أثناء التشغيل، تمتص مادة التبريد الحرارة بسرعة من الماء المبرد لتبريده. وتتحول مادة التبريد بسرعة من الحالة السائلة إلى الحالة الغازية بعد امتصاص الحرارة.
- الضغط: يُعدّ الضاغط قلب وحدة التبريد المعيارية، حيث يدفع غاز التبريد خلال دورة التبريد لتحقيق تبريد ثابت. فهو يضغط غاز التبريد منخفض الضغط، الذي تحوّل إلى الحالة الغازية، ويساعد على نقله مع الحرارة إلى المكثف.
- التكثيف: يخضع غاز التبريد الداخل إلى المكثف لعملية تبادل حراري لنقل الحرارة وإعادة تكثيفه إلى الحالة السائلة. يختلف التبادل الحراري باختلاف نوع المبرد المعياري. في المبرد المعياري المبرد بالهواء، يكون المكثف معرضًا للهواء المحيط، وينقل غاز التبريد الحرارة إلى الهواء لتبديدها. أما في المبردات المعيارية المبردة بالماء، فيتم تبادل الحرارة مع الماء الموجود في برج التبريد لتحقيق التبريد.
- التمدد: يكون غاز التبريد المتكثف إلى الحالة السائلة تحت ضغط عالٍ. يعمل صمام التمدد على تحويل غاز التبريد من المكثف إلى حالة ضغط منخفض، مما يسمح له بامتصاص حرارة الماء بكفاءة عالية والتحول سريعًا إلى الحالة الغازية لبدء دورة التبريد. وبناءً على حمل التبريد الحالي، يقوم صمام التمدد بضبط تدفق غاز التبريد تلقائيًا، مما يقلل من الاستهلاك غير الضروري.
مزايا المبردات المعيارية
قابلية التوسع
تتميز المبردات التقليدية بسعة تبريد ثابتة. أما المبردات المعيارية، فتتيح لك إمكانية دمج ما يصل إلى عشر مبردات معًا لتحقيق سعة تبريد تصل إلى 800 طن. كما يمكنك إيقاف تشغيل المبردات المعيارية أو إضافة مبردات أخرى في أي وقت لتحقيق سعة التبريد المطلوبة.
استقرار العملية
تعتمد المبردات التقليدية على نظام واحد فقط، وفي حال حدوث عطل، يتطلب الأمر انتظار إتمام الإصلاحات قبل استئناف استخدامها. أما مع المبردات المعيارية، فحتى في حال تعطل وحدة واحدة، لا تتأثر الوحدات الأخرى وتستمر في توفير التبريد، مما يقلل وقت الانتظار بشكل ملحوظ. وهذا لا يُحسّن كفاءة الإنتاج والتشغيل في التطبيقات الصناعية والتجارية فحسب، بل يُجنّب أيضًا مخاطر توقف العمل والإصابات في بعض مراكز البيانات والمراكز الطبية وغيرها من التطبيقات الحيوية.
فعالية عالية من حيث التكلفة
تتيح لك وحدات التبريد المعيارية إضافة وحدات جديدة في أي وقت دون الحاجة إلى تغيير وحدات التبريد الحالية. وهذا أمر بالغ الأهمية للمشاريع المتنامية، إذ يمكنك زيادة سعة التبريد في أي وقت استجابةً للطلب المتزايد دون تكبد تكاليف أولية وتكاليف طاقة وصيانة باهظة.
سهل التركيب والصيانة
صُممت وحدات التبريد الفردية لتكون أكثر إحكامًا، مما يتيح تركيبها في المساحات الضيقة، كما أن تركيبها أسهل من تركيبات المبردات الكبيرة التقليدية. وفي حال حدوث عطل، يُمكن تشخيصه وإصلاحه بسهولة أكبر.
بفضل مصدر الطاقة المستقل لكل وحدة، لن تحتاج إلى إيقاف تشغيل الوحدات الأخرى عند صيانة وحدة واحدة، مما يجعل من الممكن تقليل وقت التوقف أو حتى القضاء عليه.
ضوضاء منخفضة
تم تجهيز وحدة التبريد المعيارية بقواعد عزل مطاطية للضاغط، مما يجعلها أكثر هدوءًا أثناء التشغيل. كما يمكنك اختيار تزويدها بغطاء عازل للصوت لخفض مستوى الضوضاء بشكل أكبر. ويعمل مروحة وحدة التبريد المعيارية المبردة بالهواء بمحرك كهربائي كهربائي (EC) لخفض مستوى الضوضاء بشكل أكبر. إذا كان مشروعك حساسًا للصوت بشكل خاص، يمكنك اختيار وحدة تبريد معيارية مبردة بالماء بدون مروحة.
مساحة أقل مطلوبة
نظرًا لأن المبرد المعياري يتكون من عدة وحدات صغيرة ويمكن تركيبه في أماكن متفرقة في المبنى، فهو أصغر حجمًا مقارنةً بالمبردات التقليدية. وهذا يتيح استخدامه في التطبيقات ذات المساحات المحدودة. كما يمكن دمجه بسهولة أكبر في أنظمة التكييف والتهوية الصناعية، مما يوفر مساحة أكبر.
تتكون وحدة التبريد المعيارية من عدة وحدات تبريد صغيرة، بينما تتكون وحدة التبريد التقليدية من وحدة واحدة كبيرة. عادةً ما تكون لوحدات التبريد التقليدية سعة ثابتة، كما أنها أكثر صعوبة في الصيانة. أما وحدات التبريد المعيارية، فيمكن توسيعها لتلبية أي سعة مطلوبة، مما يوفر مرونة أكبر واستقرارًا تشغيليًا أفضل.
توفر المبردات المعيارية طاقةً أكبر من المبردات التقليدية. يمكنك دمج عدة مبردات في نظام يلبي احتياجاتك من خلال حساب السعة الدقيقة ومتطلبات التبريد اللازمة بناءً على احتياجاتك الحالية. وعندما تتجاوز قدرة المبرد المعياري احتياجات الجدار الاستنادي، يمكنك إيقاف تشغيل بعض الوحدات لتقليل فقد الطاقة غير الضروري.
تتطلب المبردات المعيارية تنظيفًا دوريًا، يشمل إزالة البقع والغبار الظاهرة، ومعالجة المياه، وفلاتر المبردات المعيارية المبردة بالهواء، وأحواض التكثيف، وخطوط المياه في المبردات المعيارية المبردة بالماء. إضافةً إلى ذلك، يجب فحص مكونات المبرد المعياري بانتظام للتأكد من عدم وجود تلف أو تآكل، وكذلك مستوى غاز التبريد، وإجراء الإصلاحات والاستبدالات والإضافات اللازمة في الوقت المناسب.
لضمان أفضل أداء وعمر افتراضي لوحدة التبريد المعيارية، يُنصح باختيار نفس العلامة التجارية لوحدة التبريد عند التوسعة. تختلف وحدات التبريد من مختلف الشركات المصنعة في التصميم الهيكلي وأنظمة التحكم، أو حتى في استخدام مواد التبريد. قد تواجه مشاكل في التوافق أثناء التركيب والاستخدام، مما قد يؤثر على كفاءة التبريد.
إذا كانت احتياجات التبريد الحالية لديك متغيرة أو ستتغير بشكل ملحوظ في المستقبل، فإن المبردات المعيارية تُعدّ خيارًا مثاليًا. فهي لا تُكلّفك الكثير في تكاليف التأسيس والصيانة، ويمكنك توسيعها بسهولة عند الحاجة. كما تُعدّ المبردات المعيارية مثالية للتطبيقات التي تتطلب موثوقية عالية، حيث يتم تقليل وقت التوقف إلى أدنى حد. فحتى في حال تعطل أحد الأجزاء، تبقى الأجزاء الأخرى باردة. إضافةً إلى ذلك، فهي مثالية للمشاريع التي تُعاني من ضيق المساحة.
