حلول تبريد متوافقة مع ماركة المبخر الدوار
مبرد موثوق للمبخر الدوار: يضمن أداء تبريد ممتاز يمكنك الاعتماد عليه
- ثبات دقيق في درجة الحرارة
- توفير قدرة تبريد قوية للتبخير الدوراني واسع النطاق
- يدعم أنظمة التبخير بأحجام مختلفة
- تصميم منخفض الضوضاء لبيئة المختبر
- متوافق مع مخاليط الإيثانول والميثانول والجليكول
- مجهزة بأنظمة حماية ذكية

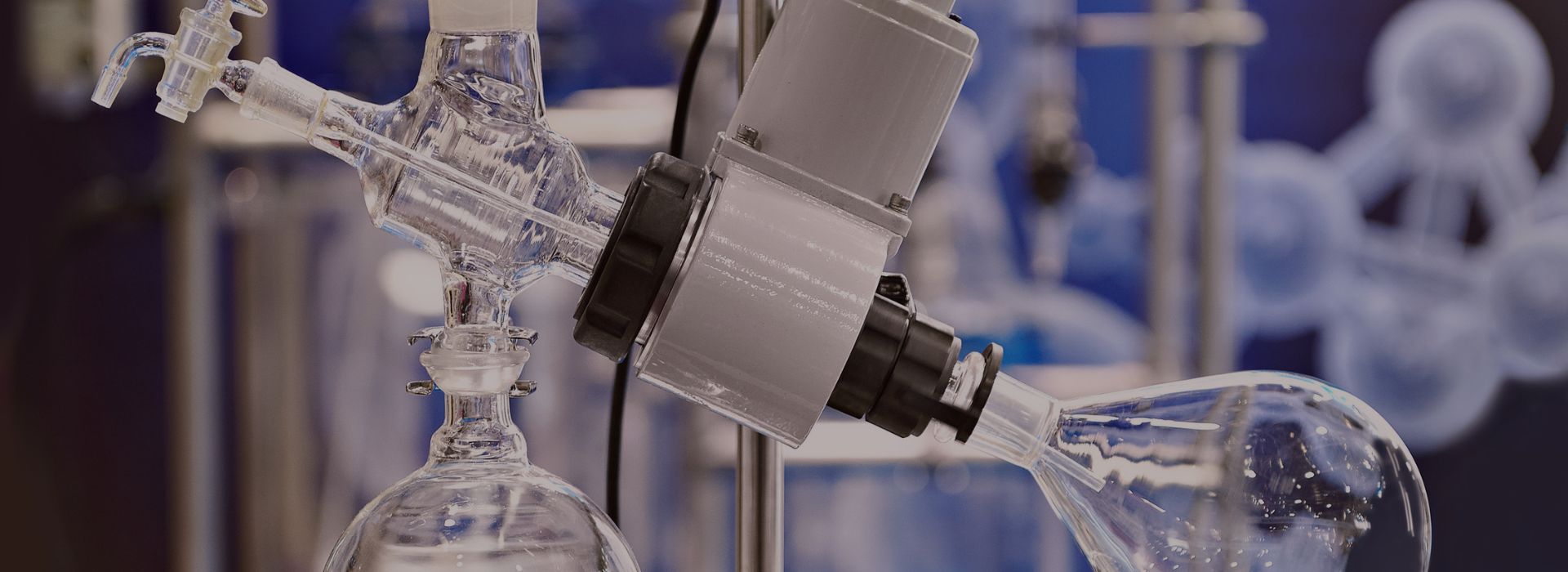

ما هو المبرد الخاص بالمبخر الدوار؟
مبرد المبخر الدوار هو نوع من المبردات ذات الدوران المغلق، يُستخدم لتنظيم درجة الحرارة. يقوم هذا المبرد بتزويد مكثف النظام بسائل بارد بشكل مستمر. تتمثل الوظيفة الرئيسية لتبريد مكثف المبخر الدوار في إزالة الحرارة من بخار المذيب، مما يسمح له بالتكاثف مرة أخرى إلى حالة سائلة ليتم جمعها. يحقق نظام تبريد المبخر الدوار من تشيليرون أهداف تكثيف البخار، واستعادة المذيب، وحماية المعدات، واستقرار العملية.
نوفر أنواعًا مختلفة من المبردات للمبخرات الدوارة
تتوفر مبرداتنا ذات إعادة التدوير بتكوينات متعددة لتناسب عمليات استعادة المذيبات على نطاق المختبر، والنطاق التجريبي، والعمليات الصناعية.

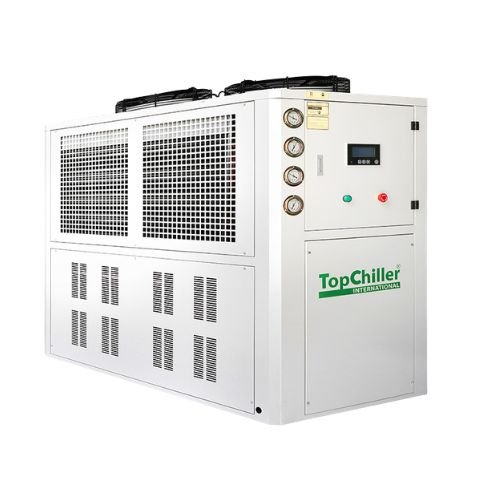

“أجهزة "التوصيل والتشغيل". تستخدم مراوح داخلية لدفع الهواء المحيط فوق ملفات المكثف لتبديد الحرارة.

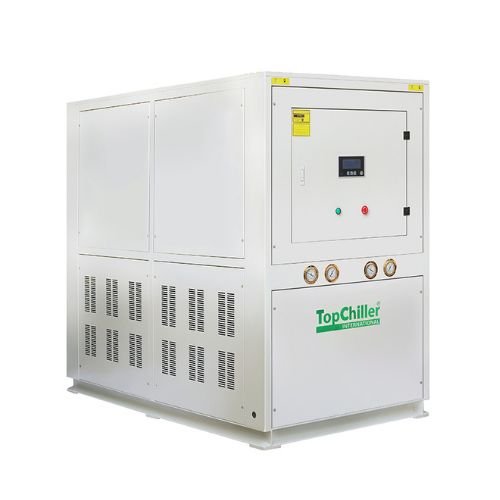

استخدم مصدر مياه ثانوي، مثل برج التبريد أو بناء نظام تبريد بالماء لإزالة الحرارة. أكثر كفاءة في استهلاك الطاقة وأقل ضجيجًا.

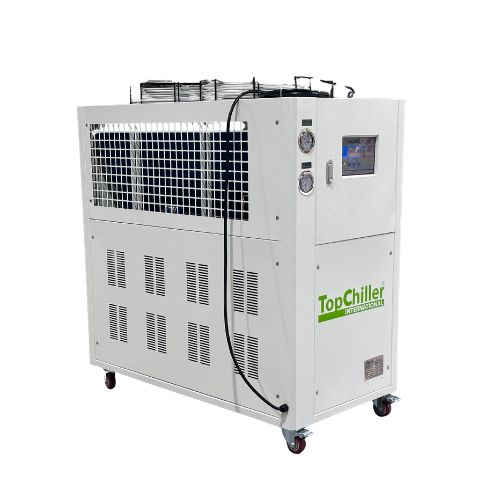

مزودة بعجلات لسهولة الحركة. وحدات صغيرة الحجم مصممة لتوضع بجانب أو أسفل مبخر دوار واحد.

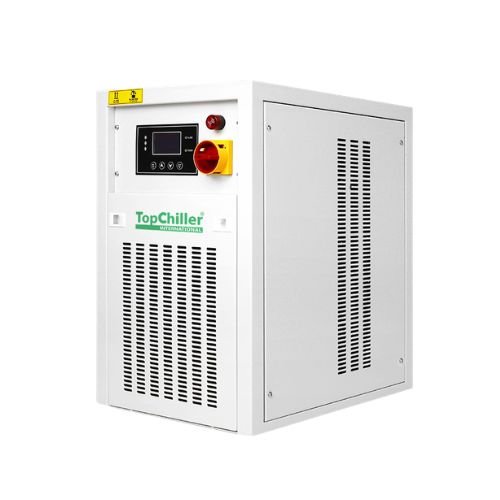

يستخدم التبريد الكهروحراري بدلاً من الضاغط التقليدي. يتميز هذا النظام بهدوئه التام وخلوه من الاهتزازات، ولكنه ذو قدرات تبريد محدودة.

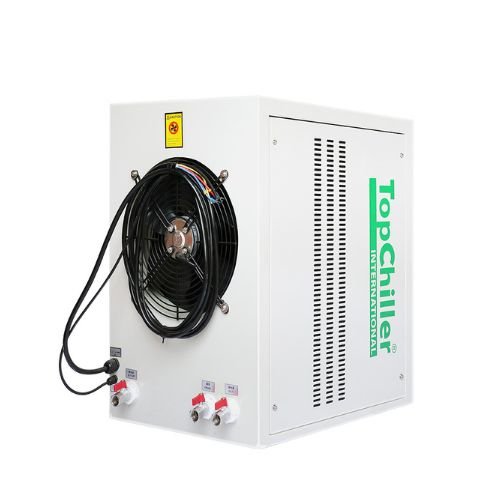

“أجهزة تبريد "إضافية". تعمل عن طريق إسقاط المسبار في حمام ثابت من السائل للحفاظ على برودته، مما يحول أجهزة التبخير الدوراني القديمة إلى أنظمة تبريد آلية وميكانيكية.
نظام تبريد مركزي كبير السعة لاستعادة المذيبات مصمم لتوفير التبريد لعدة مبخرات دوارة أو طوابق مختبرية كاملة في وقت واحد.
ميزات مبرد تشيليرون للمبخرات الدوارة
لضمان أقصى قدر من كفاءة التكثيف وأداء التبخر المستقر، تم تصميم جميع الميزات الأساسية لأجهزة التبريد لدينا لتحسين استعادة المذيبات بشكل مباشر وحماية نظامك.
يمكن لأجهزة التحكم القائمة على المعالجات الدقيقة تحقيق استقرار درجة الحرارة في نطاق ±0.1 كلفن إلى ±1 كلفن، مما يساعد في الحفاظ على درجة حرارة مكثف مستقرة لجهاز التبخير الدوراني.
يمنع معدل التدفق المناسب لمكثف التبخير الدوراني ارتفاع درجة حرارة سائل التبريد عند مروره عبر المكثف، مما يحافظ على كفاءة عالية في نقل الحرارة.
اضبط قوة التبريد بناءً على الحمل الحراري الفعلي. حسّن استخدام الطاقة أثناء استعادة المذيبات وقلل الضوضاء.
مزود بحماية من ارتفاع درجة الحرارة، وانخفاض مستوى السائل، وحمل الضاغط الزائد لمنع تلف المعدات.
يمكن وضعها تحت طاولة المختبر أو بجانب المبخر الدوار، مما يوفر المساحة.
استبدل نظام تبريد مياه الصنبور بنظام التبخير الدوار، مما يوفر آلاف الجالونات من المياه كل عام ويوفر تبريدًا مستقرًا على مدار العام.
يستخدم خليطًا من الماء والإيثيلين جليكول لمنع تجمد الأنابيب عند التشغيل تحت درجة الصفر.
يستخدم ضاغطًا صناعيًا مزودًا بنظام حماية من الحمل الزائد، مما يضمن التشغيل المستمر. مناسب للعملاء ذوي التوجه الإنتاجي.

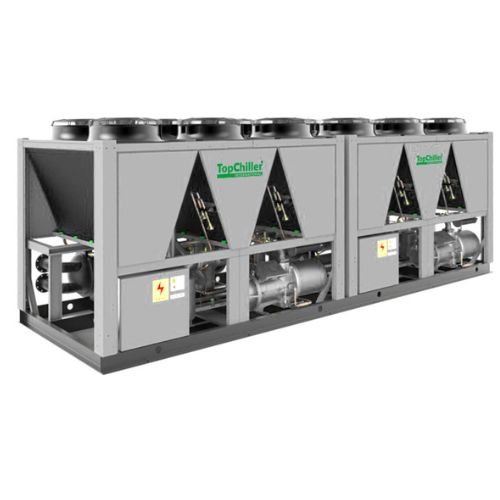

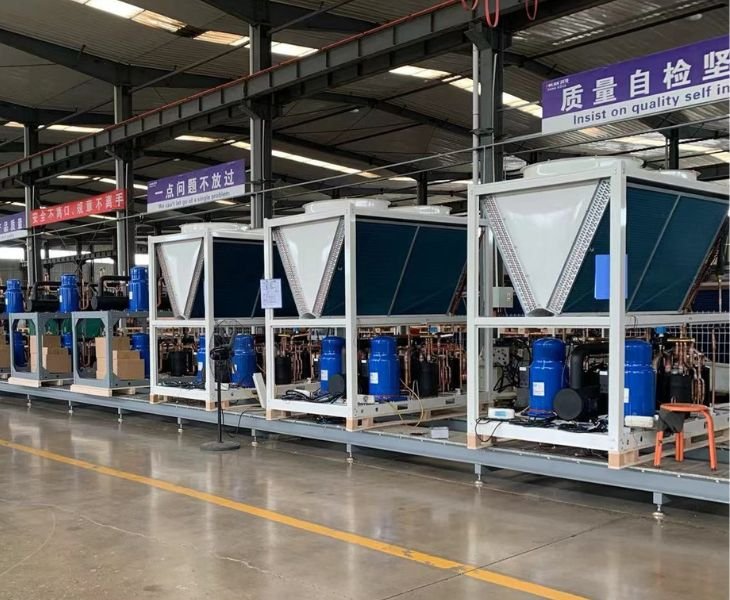

قدرة تبريد عالية لأنظمة التبخير الدوراني واسعة النطاق
لإدارة الأحمال الحرارية الهائلة، تستخدم مبردات تشيليرون للمبخرات الدوارة مكونات صناعية متخصصة ودورات تبريد متطورة. يعتمد حساب سعة التبريد لدينا للمبخرات الدوارة على نظام حلزوني أو ضواغط لولبية ونظام تبريد تناسبي أو محركات متغيرة السرعة. يتجه نظام التبريد الخاص بنا، المزود بمبخر دوار كبير، من تصميمات الملفات البسيطة داخل الخزانات إلى مبادلات حرارية لوحية، ويستخدم مواد مثل النحاس أو الفولاذ المقاوم للصدأ نظرًا لموصليتها الحرارية الفائقة. علاوة على ذلك، تستخدم مبرداتنا الصناعية دوائر تبريد متعددة مستقلة، مما يسمح للنظام بتشغيل مراحل تبريد إضافية مع زيادة معدل التبخر.

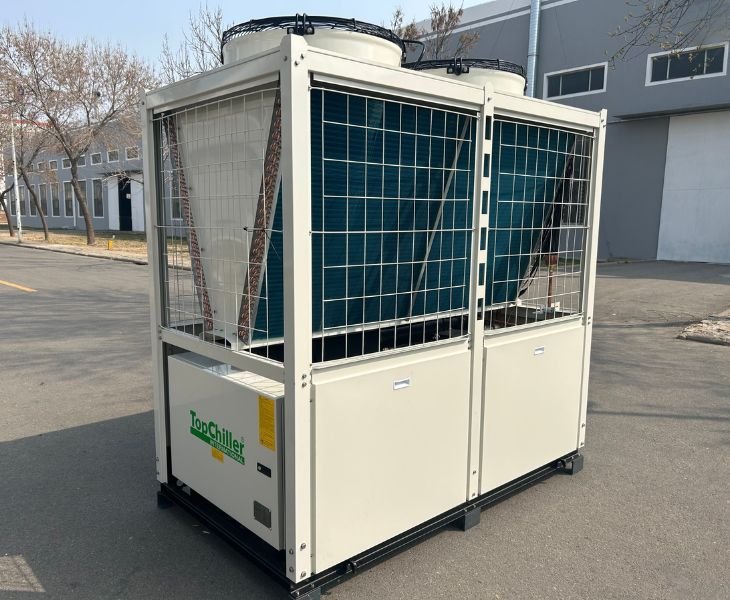

نظام تدوير مغلق لتبريد نظيف ومتحكم فيه
نولي اهتمامًا بالغًا للتبريد النظيف والمتحكم به. يحقق مبردنا ذو نظام إعادة التدوير للمبخرات الدوارة دورانًا مغلقًا باستخدام مضخة مدمجة لنقل كمية ثابتة من سائل التبريد عبر دائرة داخلية محكمة الإغلاق. يضمن هذا التصميم تبريدًا نظيفًا لأنه يفصل السائل عن الملوثات البيئية ويمنع ترسبات المعادن الشائعة أو نمو الطحالب الموجودة في أنظمة إمداد المياه. يتيح نظامنا المغلق مراقبة درجة الحرارة باستمرار والتحكم فيها باستخدام تقنية PID، مما يُمكّن من الحفاظ على نقطة ضبط ثابتة يحددها المستخدم.

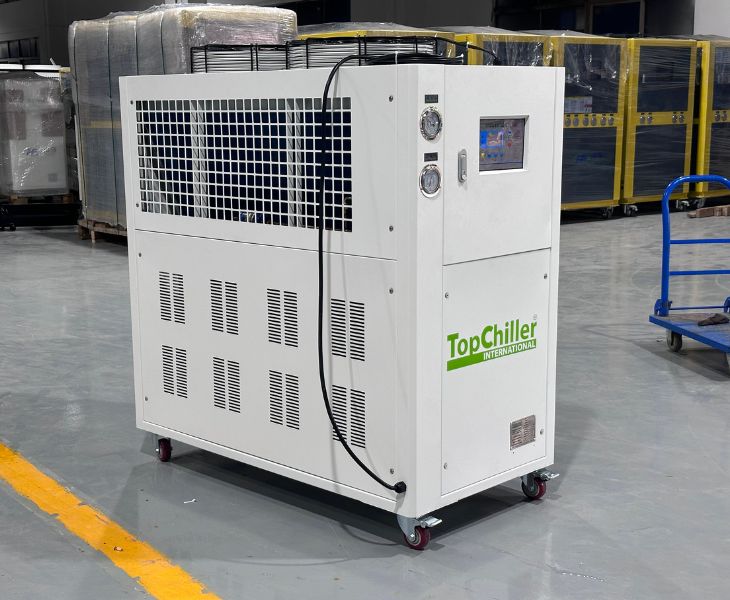

تصميم هادئ وصغير الحجم للبيئات المختبرية
لتحقيق مستوى ضوضاء منخفض وتوفير المساحة، نستخدم محركات تيار مستمر عديمة الفرش عالية الكفاءة وقواعد تثبيت ماصة للاهتزازات في ضاغط التبريد الخاص بالمبخر الدوار، مما يحافظ على مستويات التشغيل أقل من 55 ديسيبل لتوفير بيئة عمل هادئة. ويتحقق هذا التصميم المدمج من خلال بنية تكديس رأسية ومبادلات حرارية لوحية عالية الكثافة، مما يوفر مساحة سطحية كبيرة في جزء صغير من المساحة التي تتطلبها الملفات التقليدية. إضافةً إلى ذلك، تم تجهيز العديد من الطرازات بوظائف تحكم ذكية في سرعة المروحة، والتي تقلل السرعة خلال فترات انخفاض الحمل.

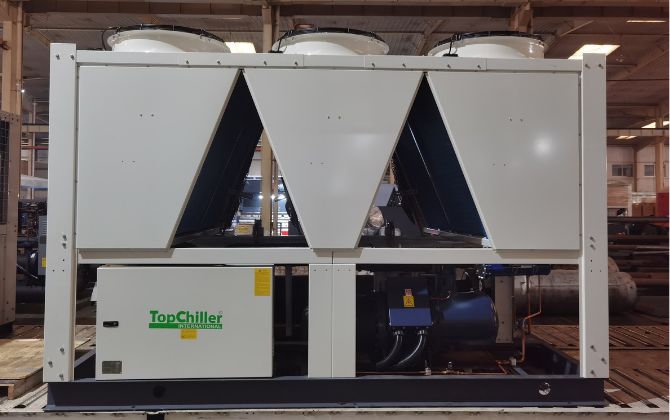

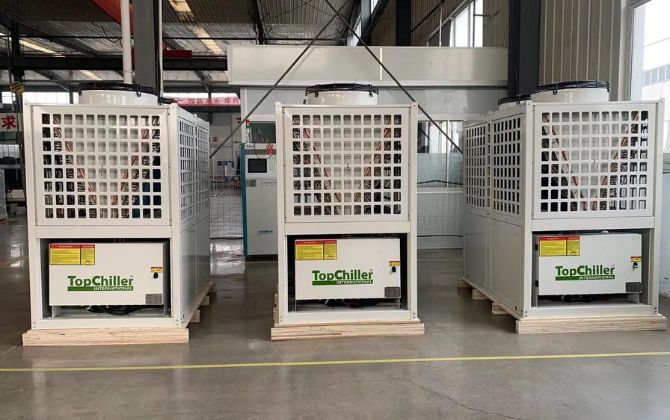

تشيليرون - مورد عالمي للمبردات المصممة خصيصًا للمبخرات الدوارة
تُكرّس شركة تشيليرون جهودها منذ أكثر من عقدين للبحث والتطوير في مجال تكنولوجيا التبريد الصناعي. وقد خدمت حلولنا العديد من العملاء في 75 دولة حول العالم، حيث بلغت قيمة أعمالنا الدولية أكثر من 801 مليار دولار. نُدرك تمامًا أن مصدر التبريد الثابت هو أساس التشغيل الفعال للمبخرات الدوارة. لذا، نسعى جاهدين لتصميم مبردات خاصة بالمبخرات الدوارة تُناسب تمامًا معايير عملياتكم الفعلية. وبفضل التحكم الدقيق في درجة الحرارة وقدرة التبريد العالية، يُمكن لمعداتنا تحسين كفاءة استخلاص المذيبات بشكل ملحوظ، وحماية مضخات التفريغ، وضمان التعامل السليم مع العينات الحساسة للحرارة في ظل ظروف التقطير القاسية.
شهادة موثوقة
حصلت جميع المبردات المصممة للمبخرات الدوارة على شهادات ISO و CE المعتمدة، بما يتوافق مع مواصفات الجودة والسلامة العالمية لسيناريوهات البحث العلمي.
تطبيقات صناعية للمبرد الخاص بالمبخر الدوار
من المختبرات الصيدلانية إلى مرافق استخلاص النباتات على نطاق صناعي، يُعد التبريد المستقر ذو درجة الحرارة المنخفضة الذي توفره مبرداتنا شرطًا أساسيًا للتكثيف الفعال والتشغيل الموثوق.
يُعدّ استخلاص المذيبات التطبيق الأكثر شيوعًا للمبردات في المبخرات الدوارة. كما تُصنّف مبرداتنا كأنظمة صناعية لاستخلاص المذيبات، حيث توفر درجة حرارة منخفضة ومستقرة للمكثف، مما يسمح للمذيب المتبخر بالتحول إلى سائل مرة أخرى. ومن خلال التحكم الدقيق في درجة الحرارة، يتكثف المذيب في ظل ظروف ثابتة، مما يقلل من دخول الشوائب.
يُمكن استخدام مُبرّد خاص بالمبخر الدوار للتعامل مع المواد الحساسة للحرارة بأمان. تتحلل العديد من المكونات الصيدلانية الفعالة عند درجات الحرارة العالية. وبفضل الجمع بين المُبرّد والتفريغ العالي، يُمكن إجراء عملية التبخير عند درجات حرارة منخفضة للغاية، مما يحافظ بفعالية على فعالية العينات.
عند استخلاص الزيوت العطرية أو التوابل من النباتات، يساهم التكثيف الفعال في مبرد استعادة الإيثانول لدينا في الحفاظ على أعلى نسبة من المكونات العطرية المتطايرة. وخلال عملية استخلاص الكانابينويدات، يلزم استعادة كمية كبيرة من الإيثانول. ويُعد نظام تبريد استخلاص القنب من المعدات الأساسية الداعمة التي تضمن كفاءة الإنتاج والسلامة من الانفجار.
يُمكن للمبرد الخاص بالمبخر الدوار حماية مضخة التفريغ الدوارة من خلال اعتراض بخار المذيب بفعالية ومنعه من دخول المضخة. وبذلك، يُطيل عمر المضخة ويُقلل تكاليف صيانتها.
من الناحية الفنية، يمكن لجهاز التبخير الدوراني العمل بدون مبرد، ولكن ستظهر العديد من المشاكل في حال عدم وجود تبريد مناسب. على سبيل المثال، تنخفض معدلات استخلاص المذيب بشكل ملحوظ، وقد تصل الأبخرة إلى مضخة التفريغ وتتسبب في تلفها، كما تصبح العملية أبطأ بكثير.
تتراوح درجة حرارة المكثف المثلى لاستخلاص الإيثانول عمومًا بين -10 درجة مئوية و0 درجة مئوية. وعلى الرغم من أنه ينبغي أن تكون درجة حرارة سائل التبريد أقل بـ 20 درجة مئوية من درجة حرارة بخار المذيب للتشغيل العادي، إلا أنه يُفضل استخدام درجات حرارة أقل ضمن نطاق ما دون الصفر لتعويض اكتساب الحرارة البيئية في الأنابيب.
ليس بالضرورة. فمع أن انخفاض درجة حرارة المكثف قد يزيد من قدرة التبريد، إلا أن قدرة التبريد للمبرد ستنخفض مع انخفاض درجة الحرارة المضبوطة. وإذا تم ضبطها على درجة حرارة منخفضة جدًا، فقد لا يمتلك المبرد طاقة كافية لموازنة الحرارة المتولدة من البخار، مما يؤدي إلى ارتفاع درجة الحرارة أثناء التشغيل.
نعم. يمكن استخدام مبردنا الخاص بالمبخرات الدوارة في عدة مبخرات دوارة، شريطة أن يكون حجمه مناسبًا من حيث سعة التبريد ومعدل التدفق للتعامل مع إجمالي الحمل الحراري لجميع المعدات. إذا كانت لديكم مثل هذه المتطلبات، تواصلوا معنا وسنساعدكم في اختيار المبرد المناسب.
عادةً، يُنصح بإجراء فحص دوري كل 3 إلى 6 أشهر. نوصي بفحص مستوى السائل وفلتر الهواء شهريًا، وتنظيف زعانف المكثف جيدًا مرة واحدة سنويًا للحفاظ على كفاءة نقل الحرارة.
إذا لم يتمكن جهاز التبريد من الوصول إلى درجة الحرارة المطلوبة، فهذا يشير عادةً إلى أن قدرة الجهاز عند هذه الدرجة غير كافية للتعامل مع الحمل الحراري الزائد. تشمل الأسباب المحتملة الأخرى تراكم الرواسب بكثافة على أنابيب المكثف، أو انخفاض مستوى غاز التبريد، أو انسداد تدفق الهواء حول الجهاز. إذا لم تكن متأكدًا من كيفية حل المشكلة، فنحن نرحب دائمًا باستشارتك.
مع الصيانة المناسبة، يمكن أن يدوم جهاز التبريد عالي الجودة لإعادة تدوير الهواء للمبخر الدوار ما بين 8 و 12 عامًا.
شاهد جهاز التبريد الخاص بالمبخر الدوار أثناء التشغيل
شاهد كيف مبرد للمبخر الدوار يوفر تحكمًا مستقرًا في درجة الحرارة، واستجابة تبريد سريعة، وأداءً موثوقًا به في ظروف العمل الصناعية الحقيقية.
لماذا تحتاج إلى مبردنا للمبخر الدوار؟
فقدان المذيب
عند ازدياد معدل التبخر، تصبح درجة حرارة سائل التبريد عرضة للتقلب في غياب مبرد مستقر. وهذا بدوره يقلل من كفاءة التكثيف، ويتسبب في تبخر المذيب، وبالتالي يخفض معدل الاستخلاص الإجمالي.
زيادة الحمل على مضخة التفريغ
إذا لم تكتمل عملية التكثيف، فسيدخل البخار الزائد إلى مضخة التفريغ. ومع مرور الوقت، سيؤدي ذلك إلى ارتفاع درجة حرارة المضخة، مما يتسبب في تلوثها وتقصير عمرها الافتراضي بشكل كبير.
نتائج تجريبية غير موثوقة
قد يؤدي استخدام ماء الصنبور أو الماء المثلج للتبريد إلى تفاوت في درجات حرارة سائل التبريد. ولأغراض المختبرات والأبحاث، قد يتسبب ذلك في عدم استقرار معدلات التبخر وضعف إمكانية تكرار النتائج.
كفاءة منخفضة
عندما يعجز المكثف عن الحفاظ على درجة حرارة منخفضة كافية، تنخفض كفاءة تكثيف البخار. وهذا بدوره يبطئ عملية التبخر بأكملها ويقلل من كفاءة الإنتاج في المشاريع التجريبية أو الصناعية.
زيادة قابلية التوسع
قد يؤدي نظام المياه ذو الدائرة المفتوحة إلى استهلاك مفرط للمياه وتكوّن رواسب معدنية داخل المكثف. ومع مرور الوقت، ستؤدي هذه الرواسب إلى انخفاض كفاءة التبادل الحراري وزيادة الحاجة إلى الصيانة.
كيف يعمل جهاز التبريد الخاص بالمبخر الدوار؟
يعتمد مبدأ تشغيل مبرد المبخر الدوار على عملية تبادل حراري ثنائية الدورة. تولد دورة التبريد الداخلية درجة حرارة منخفضة، بينما تنقل الدورة الخارجية المغلقة هذه الدرجة المنخفضة إلى المبخر. داخل المبرد، يتحكم الضاغط وصمام التمدد في غاز التبريد لتبريد المبادل الحراري الداخلي. مضخة مياه يسحب جهاز التبريد السائل من الخزان، مما يسمح له بالتدفق عبر ملفات المكثف الزجاجية للمبخر الدوار، ثم يعود إلى الخزان لإعادة تدويره. عندما يلامس بخار المذيب الساخن في قارورة التقطير هذه الملفات المبردة، فإنه ينقل الحرارة إلى سائل التبريد، مما يؤدي إلى تكثف البخار إلى سائل يُجمع. ثم يعود سائل التبريد الساخن إلى المبرد لإعادة تبريده.
كيفية اختيار المبرد المناسب للمبخر الدوار؟
عند اختيار مبرد للمبخر الدوار، هناك ثلاث نقاط رئيسية يجب الانتباه إليها:
- سعة التبريدتُعدّ قدرة التبريد العامل الأول والأهم الذي يجب مراعاته. يجب أن تكون عالية بما يكفي لموازنة الحمل الحراري الناتج عن حمام التسخين في المبخر الدوار.
- نطاق درجة الحرارةيُعدّ مدى قدرة المُبرّد على تلبية احتياجاتك من حيث درجة الحرارة أمرًا بالغ الأهمية. يجب أن يكون المُبرّد قادرًا على الوصول إلى درجة حرارة أقل بمقدار 20 درجة مئوية على الأقل من درجة غليان المذيب المُتبخر لضمان تكثيف فعال.
- أداء المضخةيجب أن تكون المضخة قادرة على توفير تدفق كافٍ لنقل الحرارة مع البقاء ضمن نطاق الضغط (عادة أقل من 15 رطل لكل بوصة مربعة) لتجنب إتلاف المكثف الزجاجي.
إذا كان لديك أي شك بشأن اختيارك،, اتصل بنا للحصول على دليل اختيار مُخصّص لأجهزة التبريد، سنُقدّم دليلاً مُفصّلاً لأحجام أجهزة التبريد المُستخدمة في استخلاص المذيبات، ونُجيب على سؤالك حول أفضل جهاز تبريد لمبخر دوّار سعة 20 لترًا أو أفضل جهاز تبريد لمبخر دوّار سعة 50 لترًا.
كيفية حساب قدرة التبريد لمبرد المبخر الدوار؟
لتحديد سعة التبريد المطلوبة، يجب حساب إجمالي الحمل الحراري مع مراعاة الطاقة التي يوفرها حمام التسخين في المبخر الدوار والسعة الحرارية النوعية لتبخير المذيبات المستخدمة. يجب أن تكون سعة تبريد المكثف أعلى من أو تساوي قدرة حمام التسخين بمقدار 20% على الأقل لضمان قدرته على التعامل مع ذروة أحمال البخار. يجب أن يحافظ المكثف على درجة حرارة أقل بمقدار 20 درجة مئوية على الأقل من درجة حرارة بخار المذيب. بالإضافة إلى ذلك، يجب التحقق من منحنى أداء الجهاز للتأكد من قدرته على توفير الطاقة الكافية عند درجة الحرارة المستهدفة المحددة، وهي الصفر المئوي أو درجة الحرارة المنخفضة.
لضمان ملاءمة نظام التبريد الخاص بك تمامًا لمتطلبات المبخر الدوار الصارمة، تواصل مع خبرائنا الهندسيين. فهم يستخدمون برامج متخصصة وسنوات من الخبرة العملية لتحديد الحمل بدقة، مما يضمن توافق التصميم النهائي تمامًا مع معايير التشغيل واللوائح التنظيمية الخاصة بك.
خيارات تخصيص المبرد الخاص بنا للمبخر الدوار
نظام التحكم
- مقاوم للانفجار
- تكامل PLC أو BMS
- وحدة التحكم الدقيقة MCS
- شاشة لمس عن بعد
- التحكم الأمامي
- عدادات التدفق الرقمية
- السجلات الرقمية
- كاشفات درجة الحرارة المقاومة (RTD)
- أنظمة التكييف المنفصلة
- نظام التناسب والتكامل والتفاضل (PID)
- واجهات الاتصال الرقمي
وظيفة الأمان
- تصنيفات مقاومة الانفجار (XP)
- حماية الطاقة
- مجسات قياس درجة الحرارة الخارجية
- مفاتيح الأمان
- حماية من درجات الحرارة المحيطة المنخفضة
- مفتاح فصل منصهر
- قواطع الدائرة
- عبوات ذات درجة حرارة محيطة منخفضة
- فلتر هواء سهل الوصول إليه
- نظام إنذار وحماية من الأعطال
- الحماية من الزلازل والحرائق
- مكثفات عن بعد
- باقات خارجية
مكونات متنوعة
- ضواغط حلزونية
- مضخة عالية اللزوجة
- صمامات التجاوز
- نظام هجين للتدفئة والتبريد
- المعايرة التكيفية
- مكثفات عن بعد
- عدادات التدفق الرقمية
- مبادلات حرارية ذات قنوات دقيقة
- مبادل حراري من نوع الألواح
- خزانات من الفولاذ المقاوم للصدأ
- خزانات من الألياف الزجاجية
- جهاز مراقبة الطور
- حزمة تقليل الضوضاء
- مشعبات متعددة القنوات
- إطار على شكل حرف L
