العلامات التجارية العالمية التي نتعاون معها
لماذا تختار مبرد المياه المعبأ من تشيلر ون؟
- مُجمّع في المصنع، جاهز للتركيب
- يقلل تكاليف التركيب بنسبة تصل إلى 40%
- قدرة تبريد أعلى: من 2 إلى 250 طنًا
- مفتاح تدفق المياه وجهاز التحكم في الضغط العالي لأغراض السلامة

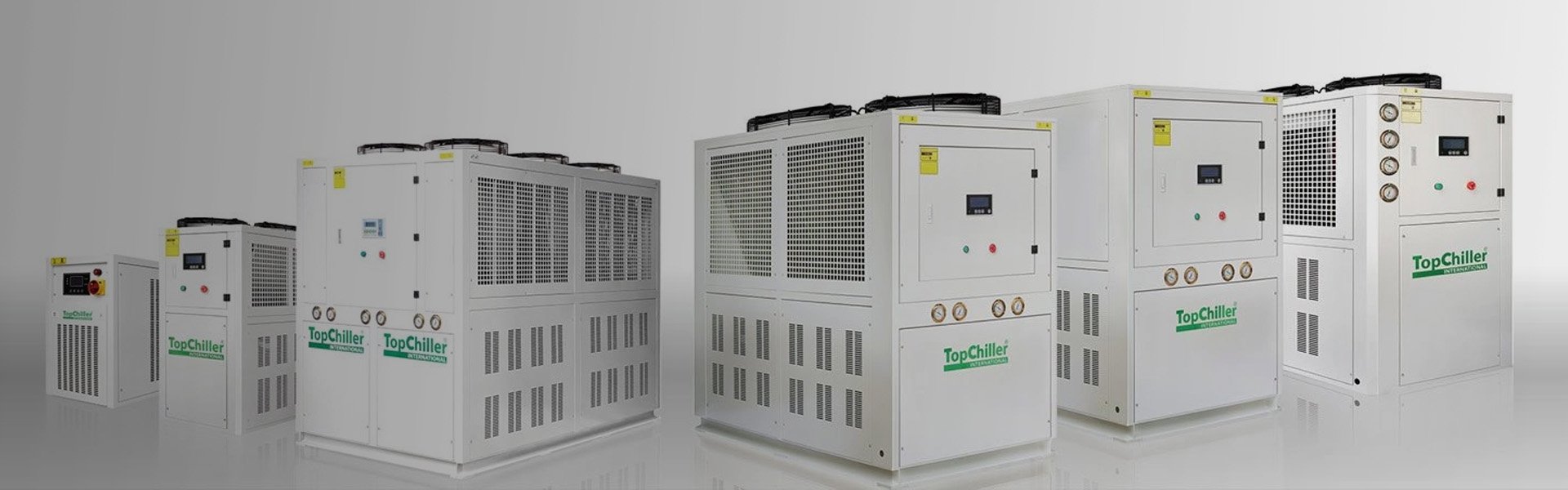

الشركة الرائدة في تصنيع مبردات المياه المعبأة في الصين

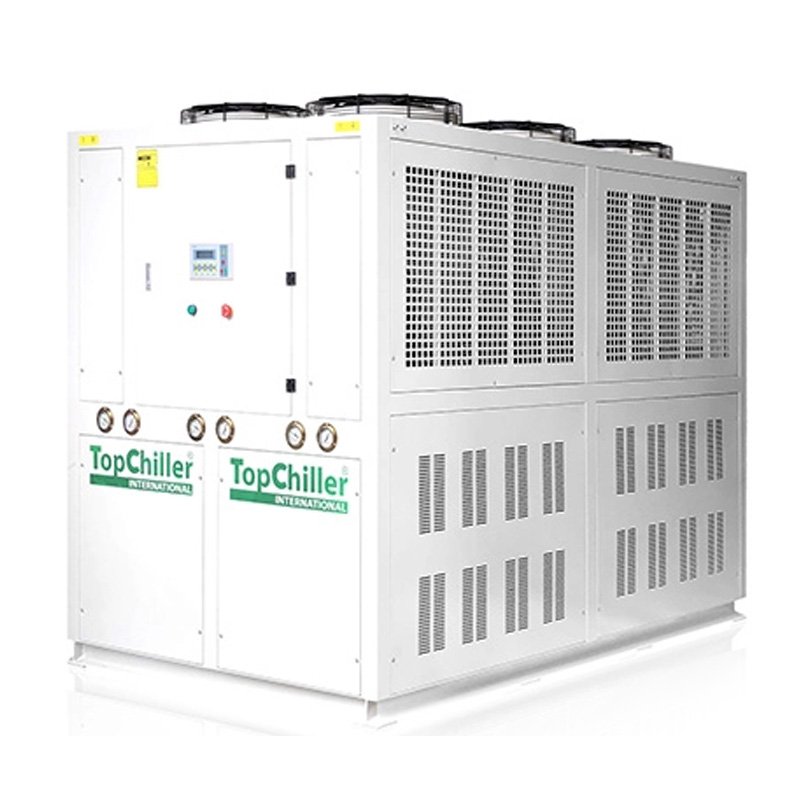

وحدة تبريد المياه المعبأة من ChillerOne هي وحدة متكاملة تضم مكونات أساسية مثل المبخر، وأنظمة التحكم، والمكثف، والخزان الداخلي، ونظام الضخ، والضاغط، في وحدة واحدة. نقوم بتجميع هذه الوحدات واختبارها بالكامل قبل شحنها إلى موقعكم.
تستطيع مبردات المياه المعبأة لدينا نقل الحرارة بمعدل يزيد عشرة أضعاف عن مبردات الهواء المعبأة. ولهذا السبب، نوصي باستخدام هذه الوحدات للتشغيل المستمر وعلى نطاق واسع في معظم التطبيقات الصناعية.
لقد قمنا بتضمين منظم حرارة مضاد للتجمد لمنع تجمد مواد التبريد وضمان أداء مستقر. بالإضافة إلى ذلك، هذه مبردات مياه منخفضة الضوضاء تستخدم برج التبريد لتبديد الحرارة. يضمن تصميم المضخة المزدوجة وقت تشغيل يصل إلى 99.9%، مما يقلل التكاليف الناتجة عن أعطال النظام.
في حال رغبتكم بتوسيع نطاق عملية الإنتاج، تتيح تصاميمنا المعيارية لمبردات المياه إمكانية التوسع. ما عليكم سوى إضافة مبرد آخر لزيادة سعة التبريد، بدلاً من تعديل النظام بالكامل. هذا يقلل التكاليف ويضمن استمرارية العمليات.
في شركة ChillerOne، مهندسونا على استعداد لتخصيص كل مبرد مائي معبأ ليتناسب مع متطلبات نظامك - احصل على عرض أسعار مجاني الآن.
يعمل هذا الجهاز بضاغط حلزوني محكم الإغلاق، ويستخدم مبخرات أنابيب نحاسية عالية الكفاءة، ويدعم أنواعًا متعددة من المبردات. تبلغ قدرته التبريدية 1.4-1.5 كيلوواط، ونطاق تشغيله من 3 إلى 30 درجة مئوية، ويتميز بتصميم صغير الحجم (900 × 500 × 950 مم).
بفضل ضاغط قوي بخمس مراحل، وقدرة 4.5 كيلوواط، وسعة تبريد 15 كيلوواط، يوفر هذا الجهاز مياه مبردة موثوقة بمعدل تدفق 70 لترًا/دقيقة. يتميز بمبخر ملف أنبوبي متين، وخزان مياه بسعة 50 لترًا، ويستخدم غاز التبريد R22.
ستحصل على نظام قوي بقدرة 13.95 كيلوواط يعمل بمصدر طاقة ثلاثي الأطوار/380 فولت/50 هرتز، وخزان كبير بسعة 200 لتر، وتدفق هواء فعال لتبريد سريع. بفضل مكوناته الأساسية كالمكثف والمبخر ومضخة الريش، يوفر هذا النظام تحكمًا دقيقًا في درجة الحرارة ضمن نطاق يتراوح بين 5 و35 درجة مئوية.

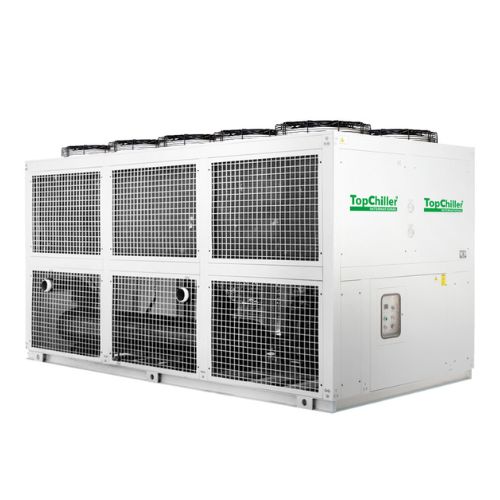

بفضل خزان التبخير سعة 120 لترًا، ومنافذ DN40، ومضخة تدوير بقدرة 0.75 كيلوواط، يوفر هذا الجهاز أداءً مستقرًا باستخدام مواد التبريد مثل R220 أو R404A أو R507. أبعاده 1580 × 750 × 1500 مم.
بفضل هيكلها المدمج الذي يبلغ وزنه 160 كجم ونظام الطاقة 3.62 كيلو وات، ودعم برج التبريد الموثوق به، ودقة ضبط درجة الحرارة، فإنها تساعدك على الحفاظ على تشغيل معداتك بأمان وكفاءة.
صُمم هذا الجهاز خصيصًا لتبريد البيوت الزجاجية والمنشآت الصناعية، حيث يوفر أداءً موثوقًا بقدرة 20,000 وحدة حرارية بريطانية، مع تصميم يُثبّت في السقف لتوفير المساحة وسهولة التركيب. يعمل الجهاز على مصدر طاقة 220/50 هرتز، ويستخدم غاز التبريد R410A، ويعمل بمحركات مراوح تيار متردد وضاغط من نوع GMCC.
بفضل قدرة تبريد فائقة تبلغ 75 كيلوواط، ونظام بقدرة 22.25 كيلوواط، وضاغط عالي الجودة، يوفر هذا الجهاز أداءً مستقرًا ضمن نطاق تشغيل يتراوح بين 5 و35 درجة مئوية. أبعاده 2360 × 850 × 1900 مم، ووزنه 580 كجم، ويحتوي على خزان واسع بسعة 220 لترًا.
يعمل هذا الجهاز بنظام طاقة 5.3 كيلوواط مزود بضاغطين حلزونيين أو مكبسيين مغلقين بالكامل. بأبعاد 1250 × 640 × 1310 مم، وخزان تبخير سعة 120 لترًا، ومدخل/مخرج DN40، ومضخة تدوير بقدرة 1.1 كيلوواط، يوفر تدفقًا قويًا ومستقرًا.
شهادة موثوقة
استخدام مبردات المياه المعبأة
يمكن استخدام مبردات المياه المعبأة في العديد من الصناعات. سواء كنت تعمل في مجال تشكيل البلاستيك، أو المعالجة بالليزر، أو إنتاج الأغذية والمواد الكيميائية، فإنها تساعدك في الحفاظ على درجة حرارة ثابتة للعملية وضمان تشغيل المعدات بشكل آمن وفعال.
إذا كنت تعمل في مجال إنتاج القوالب بالحقن أو النفخ، فلا بد أنك تدرك مدى تأثير درجة حرارة القالب على جودة المنتج. يعمل المبرد على تبريد القالب باستمرار، مما يجعل سطح المنتج أكثر نعومة ويقلل من مشاكل مثل الفقاعات والانكماش والتشوه. كما أنه يساعد في تقصير دورة التشكيل وتحسين كفاءة الإنتاج.
تُعد أنظمة التبريد من المعدات الأساسية تقريباً في عمليات القطع أو الوسم أو اللحام بالليزر. مبرد معبأ يمكن التحكم بثبات في درجة حرارة تشغيل الليزر أو المكونات البصرية أو آلات اللحام لتجنب ضعف الطاقة أو انحراف الدقة الناتج عن ارتفاع درجة الحرارة.
في صناعة الأغذية والمشروبات، تُعدّ عملية التبريد بالغة الأهمية. يمكن استخدام المبردات للتحكم في درجة الحرارة في معدات التخمير والتعبئة والتغليف، مما يوفر بيئة إنتاج نظيفة ومستقرة حرارياً للحفاظ على النكهة والجودة المثالية لمنتجاتك.
يُمكن للتحكم في درجة الحرارة أن يُحدث فرقًا كبيرًا في نتائج العمليات الكيميائية والصيدلانية. يُمكن للمبرد المُعبأ التحكم بدقة في درجة حرارة وعاء التفاعل، وخزان التخمير، ونظام التكثيف، مما يُساعد على استقرار معدل التفاعل، وبالتالي تحسين نقاء المنتج وزيادة كميته.
- مواصفة
- فيديو
- قطع غيار
- أمثلة على التطبيقات الناجحة
المواصفات الفنية لمبردات المياه المعبأة
| العناصر\النموذج | تيار متردد 0.5 أمبير | AC-1A | تيار متردد 1.5 أمبير | AC-2A | تيار متردد 2.5 أمبير | AC-3A | AC-4A | AC-5A | AC-6A | AC-8AD | AC-10AD | AC-12AD | AC-15AD | |
| قدرة التبريد | كيلو كالوري/ساعة 50 هرتز / 60 هرتز | 1419 | 2451 | 3182 | 4833 | 5848 | 7181 | 9288 | 11988 | 14534 | 18576 | 23994 | 29068 | 38270 |
| 1703 | 2941 | 3784 | 5800 | 7018 | 8617 | 11146 | 14386 | 17441 | 22291 | 28793 | 34882 | 45924 | ||
| كيلوواط 50 هرتز / 60 هرتز | 1.65 | 2.85 | 3.7 | 5.62 | 6.8 | 8.35 | 10.8 | 13.94 | 16.9 | 21.6 | 27.9 | 33.8 | 44.5 | |
| 1.98 | 3.42 | 4.4 | 6.74 | 8.2 | 10.02 | 12.96 | 16.73 | 20.28 | 25.92 | 33.48 | 40.56 | 53.4 | ||
| طاقة الإدخال | كيلوواط | 0.88 | 1.35 | 2 | 2.25 | 2.66 | 3.27 | 4.07 | 5.75 | 6.45 | 8.25 | 11.5 | 12.9 | 17.45 |
| التيار الأقصى | A | 5.4 | 8.2 | 12 | 13.6 | 6.6 | 8.2 | 10.1 | 13.8 | 15.5 | 20 | 27.9 | 31.3 | 42.4 |
| مصدر الطاقة | 1PH~220 فولت / 3 فاز~220 فولت / 380 فولت 50 هرتز / 60 هرتز | 3PH～380V/415V/480V～50HZ/60HZ(3PH～200V/220V 50HZ/60HZ) | ||||||||||||
| مادة التبريد | يكتب | R22/R407C/134a/404A/410A | ||||||||||||
| يتحكم | صمام تمدد شعري / حراري | |||||||||||||
| ضاغط | يكتب | دوار محكم الإغلاق | لفافة محكمة الإغلاق (مكبس) | |||||||||||
| القدرة (كيلوواط) | 0.45 | 0.89 | 1.3 | 1.73 | 2.1 | 2.7 | 3.5 | 4.55 | 5.25 | 3.5×2 | 4.55×2 | 5.25×2 | 7×2 | |
| مكثف | يكتب | أنبوب نحاسي ذو زعانف عالي الكفاءة مع مروحة دوارة خارجية منخفضة الضوضاء مصنوعة من الألومنيوم | ||||||||||||
| معدل تدفق الهواء (م³/ساعة) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | |
| منفاخ هواء (كيلوواط) | 0.06 | 0.09 | 0.15 | 0.15 | 0.19 | 0.14×2 | 0.14×2 | 0.19×2 | 0.19×2 | 0.25×2 | 0.45×2 | 0.45×2 | 0.6×2 | |
| المبخر | يكتب | ملف خزان من الفولاذ المقاوم للصدأ / نوع الغلاف والأنبوب / مبادل حراري من نوع الألواح | ||||||||||||
| ماء بارد (م3/س) | 0.28 | 0.49 | 0.64 | 0.97 | 1.12 | 1.44 | 1.86 | 2.4 | 2.91 | 3.71 | 4.8 | 5.81 | 7.65 | |
| 0.34 | 0.59 | 0.76 | 1.16 | 1.4 | 1.72 | 2.23 | 2.88 | 3.49 | 4.46 | 5.76 | 7 | 9.18 | ||
| خزان مياه (لتر) | 10.6 | 18.3 | 27 | 27 | 50 | 50 | 60 | 60 | 110 | 120 | 200 | 200 | 270 | |
| أنبوب المدخل/المخرج (بوصة) i | نصف بوصة | نصف بوصة | نصف بوصة | نصف بوصة | 1 بوصة | 1 بوصة | 1 بوصة | 1 بوصة | 1 بوصة | 1-1/2 بوصة | 2 بوصة | 2 بوصة | 2 بوصة | |
| مضخة مياه | القدرة (كيلوواط) | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 |
| أقصى رفع (م) | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 30 | 30 | 25 | 25 | 25 | 28 | |
| أقصى تدفق (م)3) | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 8.1 | 8.1 | 8.1 | 13.5 | 13.5 | 25.2 | |
| حماية السلامة | حماية داخلية للضاغط، حماية من التيار الزائد، حماية من الضغط العالي/المنخفض، حماية من ارتفاع درجة الحرارة، حماية من معدل التدفق، حماية من تسلسل/فقدان الطور، حماية من انخفاض مستوى سائل التبريد، حماية من التجمد، حماية من ارتفاع درجة حرارة العادم | |||||||||||||
| الأبعاد | L (مم) | 550 | 550 | 600 | 600 | 720 | 980 | 980 | 1150 | 1150 | 1350 | 1500 | 1500 | 1860 |
| عرض (مم) | 350 | 450 | 500 | 500 | 550 | 520 | 520 | 560 | 560 | 680 | 760 | 760 | 850 | |
| همم) | 695 | 845 | 985 | 985 | 1350 | 1170 | 1170 | 1215 | 1215 | 1530 | 1660 | 1660 | 1900 | |
| الوزن الصافي (كجم) | 45 | 62 | 85 | 95 | 125 | 152 | 175 | 185 | 215 | 283 | 345 | 382 | 580 | |
| ملحوظة: المواصفات المذكورة أعلاه تتوافق مع شروط التصميم التالية: 1، 12 درجة مئوية / 7 درجة مئوية. درجة حرارة مدخل/مخرج الماء المبرد 12 درجة مئوية / 7 درجة مئوية. 2، 33 درجة مئوية/38 درجة مئوية. درجة حرارة مدخل/مخرج هواء التبريد 33 درجة مئوية/38 درجة مئوية. نحتفظ بالحق في تعديل المواصفات دون إشعار مسبق. | ||||||||||||||
المواصفات الفنية لمبردات المياه المعبأة
| العناصر\النموذج | AC-15AT | AC-20AD | AC-20AF | AC-25AD | AC-25AF | AC-30AD | AC-30AT | AC-40AD | AC-40AF | AC-50AD | AC-50AF | AC-60AD | |
| قدرة التبريد | كيلو كالوري/ساعة 50 هرتز / 60 هرتز | 36120 | 49966 | 47988 | 58480 | 58136 | 74734 | 74922 | 98040 | 99760 | 119024 | 116960 | 144996 |
| 43344 | 59959 | 57586 | 70176 | 69763 | 89681 | 89990 | 117648 | 119712 | 142829 | 140352 | 173995 | ||
| كيلوواط 50 هرتز / 60 هرتز | 42 | 58.1 | 55.8 | 68 | 67.6 | 86.9 | 87.2 | 114 | 116 | 138.4 | 136 | 168.6 | |
| 50.4 | 69.72 | 66.96 | 81.6 | 81.12 | 104.28 | 104.64 | 136.8 | 139.2 | 166.08 | 163.2 | 202.3 | ||
| طاقة الإدخال | كيلوواط | 17.1 | 21.73 | 22 | 25.4 | 24.8 | 33.39 | 33.1 | 44.91 | 43.3 | 57.3 | 54 | 65 |
| التيار الأقصى | A | 43.2 | 52.7 | 53.3 | 63.7 | 61.3 | 81 | 80.2 | 109 | 106 | 135.5 | 128.5 | 135 |
| مصدر الطاقة | 3PH～380V/415V/480V～50HZ/60HZ(3PH～200V/220V 50HZ/60HZ) | ||||||||||||
| مادة التبريد | يكتب | R22/R407C/134a/404A/410A | |||||||||||
| يتحكم | صمام تمدد شعري / حراري | ||||||||||||
| ضاغط | يكتب | لفافة محكمة الإغلاق (مكبس) | |||||||||||
| القدرة (كيلوواط) | 4.55×3 | 8.96×2 | 4.55×4 | 10.8×2 | 5.25×4 | 13.62×2 | 8.96×3 | 18.78×2 | 8.96×4 | 23.6×2 | 10.8×4 | 27.4×2 | |
| مكثف | يكتب | أنبوب نحاسي ذو زعانف عالي الكفاءة مع مروحة دوارة خارجية منخفضة الضوضاء مصنوعة من الألومنيوم | |||||||||||
| معدل تدفق الهواء (م³/ساعة) | 15000 | 20000 | 20000 | 25000 | 25000 | 30000 | 30000 | 40000 | 40000 | 50000 | 50000 | 60000 | |
| منفاخ هواء (كيلوواط) | 0.6×2 | 0.78×2 | 0.78×2 | 0.78×2 | 0.78×2 | 0.42×6 | 0.42×6 | 0.6×6 | 0.6×6 | 0.78×6 | 0.78×6 | 0.78×6 | |
| المبخر | يكتب | مبادل حراري من نوع ملف الخزان الفولاذي / نوع الأنبوب والغطاء / نوع الصفيحة | |||||||||||
| ماء بارد (م³/س) | 7.22 | 10 | 9.6 | 11.69 | 11.62 | 14.94 | 15 | 19.6 | 19.95 | 23.8 | 23.4 | 29 | |
| 8.67 | 11.99 | 11.51 | 14.03 | 13.95 | 17.93 | 18 | 23.52 | 23.94 | 28.6 | 28.1 | 34.8 | ||
| خزان مياه (لتر) | 270 | 350 | 350 | 350 | 350 | 420 | 420 | 580 | 580 | 580 | 580 | 580 | |
| أنبوب المدخل/المخرج (بوصة) | 2 بوصة | 2 بوصة | 2 بوصة | 2-1/2 بوصة | 2-1/2 بوصة | 2-1/2 بوصة | 2-1/2 بوصة | 3 بوصات | 3 بوصات | 3 بوصات | 3 بوصات | 3 بوصات | |
| مضخة مياه | القدرة (كيلوواط) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 4 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 |
| أقصى رفع (م) | 28 | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 32 | 32 | 32 | |
| أقصى تدفق (م³) | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | |
| أجهزة السلامة | حماية داخلية للضاغط، حماية من التيار الزائد، حماية من الضغط العالي/المنخفض، حماية من ارتفاع درجة الحرارة، حماية من معدل التدفق، حماية من تسلسل/فقدان الطور، حماية من انخفاض مستوى سائل التبريد، حماية من التجمد، حماية من ارتفاع درجة حرارة العادم | ||||||||||||
| الأبعاد | الطول (مم) | 1860 | 2020 | 2020 | 2020 | 2020 | 2200 | 2200 | 2350 | 2350 | 2600 | 2600 | 2600 |
| العرض (مم) | 850 | 950 | 950 | 950 | 950 | 1150 | 1150 | 1350 | 1350 | 1500 | 1500 | 1500 | |
| همم) | 1900 | 2000 | 2000 | 2000 | 2000 | 1980 | 1980 | 2000 | 2000 | 2100 | 2100 | 2100 | |
| الوزن الصافي (كجم) | 580 | 650 | 650 | 810 | 810 | 890 | 890 | 1112 | 1112 | 1320 | 1320 | 1320 | |
| ملحوظة: المواصفات المذكورة أعلاه تتوافق مع شروط التصميم التالية: 1- درجة حرارة مدخل/مخرج الماء المبرد 12 درجة مئوية/7 درجة مئوية. 2- درجة حرارة مدخل/مخرج هواء التبريد 33 درجة مئوية/38 درجة مئوية. نحتفظ بالحق في تعديل المواصفات دون إشعار مسبق. | |||||||||||||

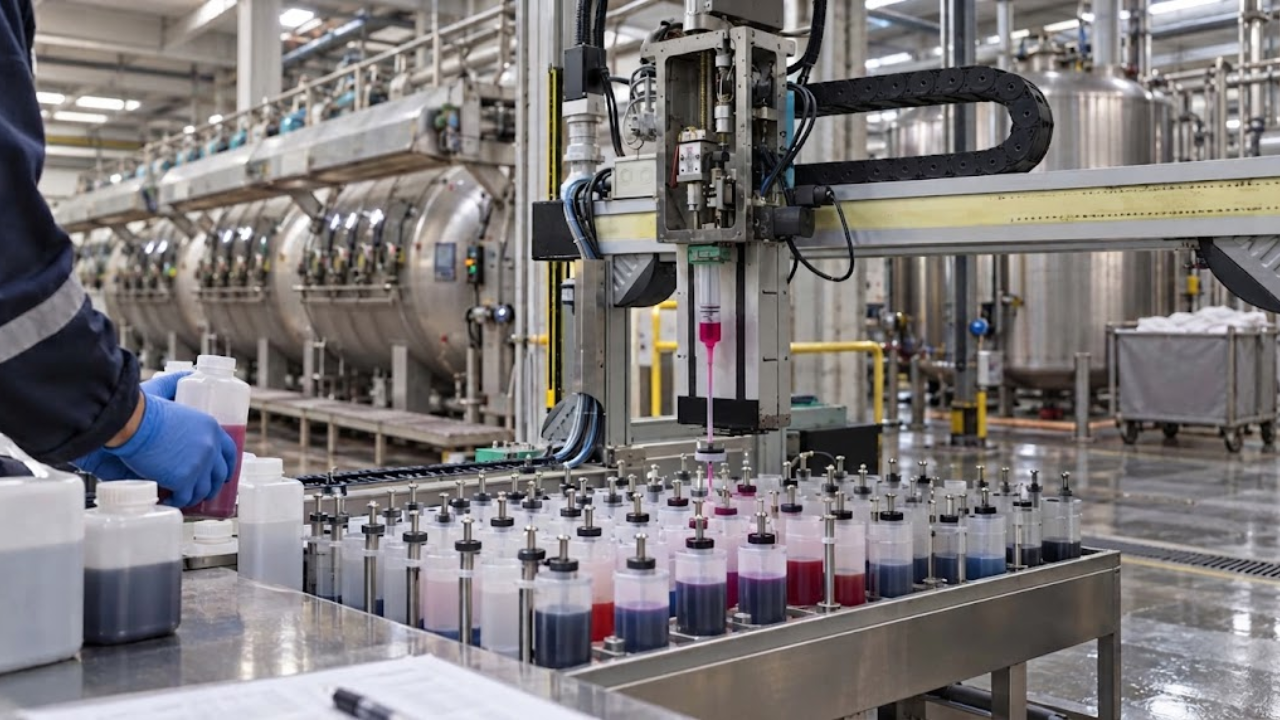

تبريد محلول الصبغة في مصنع صباغة المنسوجات التركي
يحتاج مصنع نسيج في قسم الصباغة بتركيا إلى خفض درجة حرارة محلول الصباغة بسرعة بين الدفعات لضمان ثبات اللون. توفر شركة تشيليرون مبرد مياه متكامل بسعة 12 طنًا، يضم ضاغطًا ومكثفًا وخزان مياه ومضخة. يزود هذا المبرد مبادل حرارة حوض الصباغة بمياه بدرجة حرارة 18 درجة مئوية، ويعيد المياه بدرجة حرارة 23 درجة مئوية، بقدرة تبريد تبلغ 42.2 كيلوواط ومعدل تدفق يبلغ حوالي 121 لترًا/دقيقة. يعمل هذا المبرد المتكامل بشكل متواصل لمدة 20 ساعة يوميًا، مما يقلل بشكل فعال من فرق درجة حرارة الدفعات، دون الحاجة إلى تعديل خط الأنابيب الأصلي.

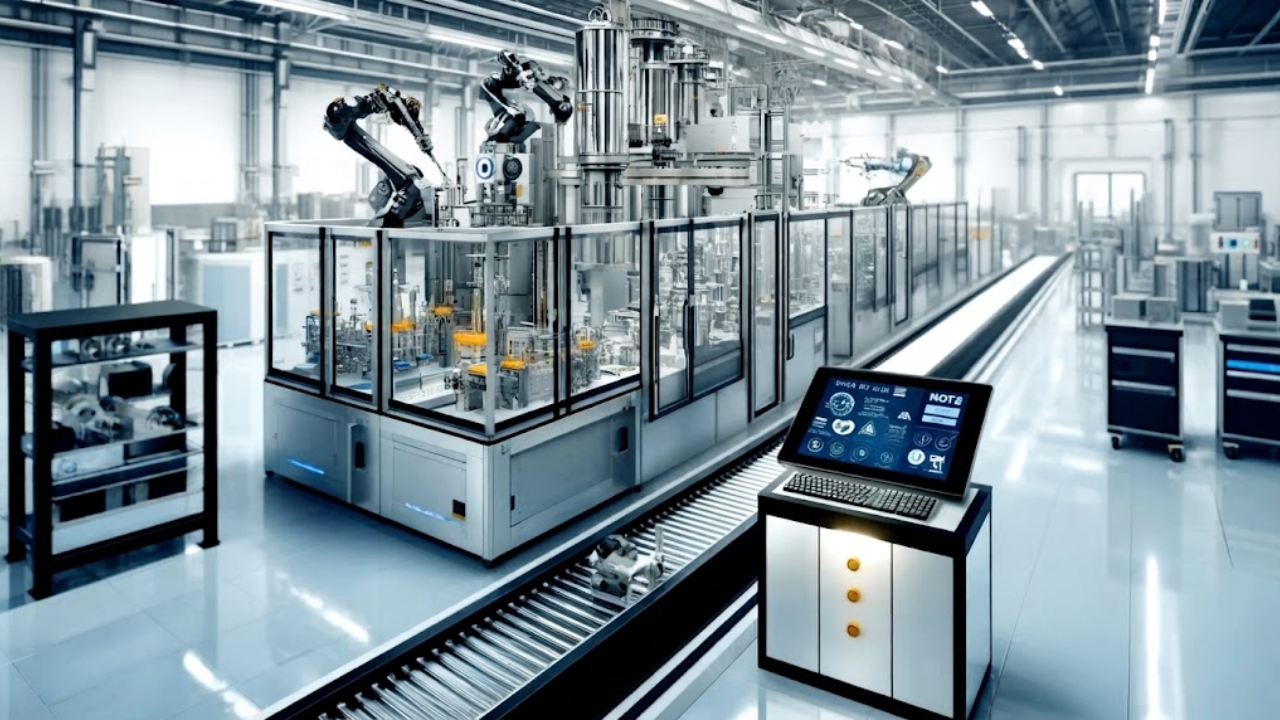

التبريد المستمر لمحلول الإلكتروليت في مصنع الطلاء الكهربائي البولندي
يمتص مصنعٌ لطلاء المعادن بالكهرباء في بولندا الحرارة باستمرار من محلول الطلاء أثناء الإنتاج المتواصل. ويجب ضبط درجة الحرارة ضمن نطاق 24-28 درجة مئوية. توفر شركة تشيليرون مبرد مياه مُعبأ بسعة 6 أطنان، مزودًا بمجرى مائي من الفولاذ المقاوم للصدأ ومبادل حراري مقاوم للتآكل، لتزويد المحلول بماء مُبرد بدرجة حرارة 20 درجة مئوية وماء مُعاد بدرجة حرارة 24 درجة مئوية. تبلغ قدرة التبريد 21.1 كيلوواط، ويعمل الجهاز على ثلاث ورديات متواصلة. وقد تساءل العميل سابقًا عن استخدامات الماء المُبرد، وأثبت هذا المشروع أنه يُستخدم لتثبيت درجة حرارة المحلول وضمان طلاء متجانس.

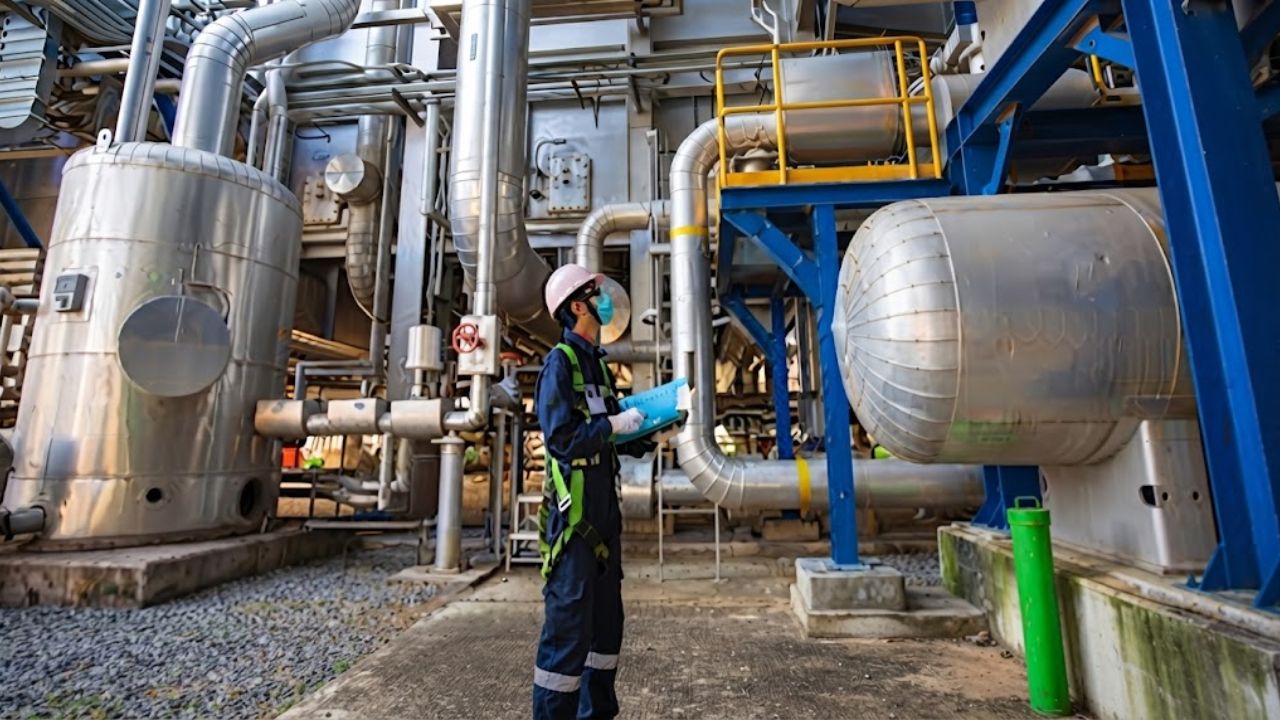

التحكم في الحمل الحراري لأوعية التفاعلات الكيميائية في المملكة العربية السعودية
تتميز أوعية التفاعل في أحد المصانع الكيميائية بالمملكة العربية السعودية بتقلبات كبيرة في انبعاث الحرارة، مما يستدعي الحفاظ على درجة حرارة التفاعل بين 18 و22 درجة مئوية، في حين تصل درجة الحرارة المحيطة إلى 45 درجة مئوية في فصل الصيف. توفر شركة تشيليرون مبردًا مائيًا مدمجًا بسعة 40 طنًا، مزودًا ببرج تبريد، بقدرة تبريد تبلغ 140.7 كيلوواط ومعدل تدفق دوران يبلغ حوالي 505 لتر/دقيقة. تعمل هذه الوحدة بشكل متواصل على مدار 24 ساعة، وتزيل حرارة التفاعل بكفاءة عالية. غالبًا ما يطرح العميل أسئلة فنية حول المبردات المائية خلال المقابلات الفنية، ويقدم هذا الحل إجابة عملية وفعّالة.

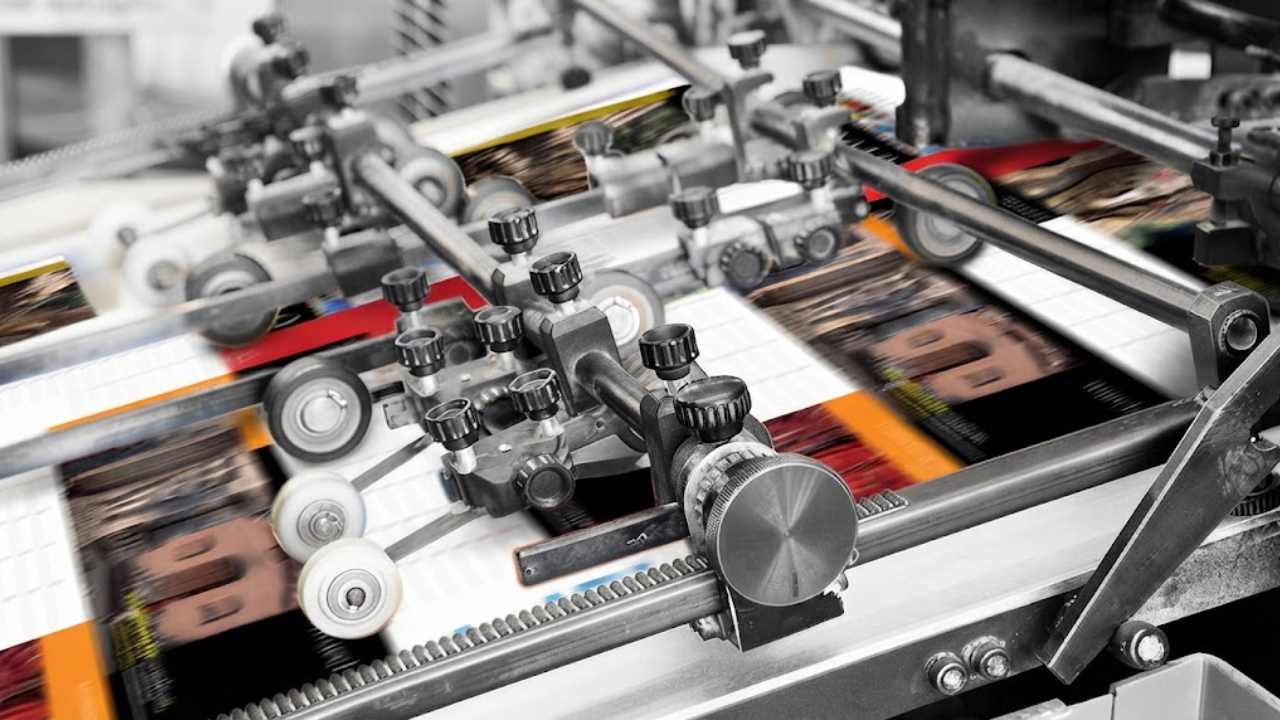

إدارة درجة حرارة آلات الطباعة في المملكة المتحدة
يمتلك مصنع طباعة تجاري في المملكة المتحدة آلات طباعة عالية السرعة تولد كمية كبيرة من الحرارة أثناء عمليات الطباعة ذات التنسيق الطويل، مما يؤدي إلى تذبذب درجات حرارة الأسطوانات وسوائل المعالجة. قامت شركة تشيليرون بتوريد مبرد مدمج سعة 18 طنًا، استُخدم كمبرد مياه مدمج لتزويد آلات الطباعة بمياه بدرجة حرارة 16 درجة مئوية ومياه عائدة بدرجة حرارة 21 درجة مئوية، بسعة تبريد تبلغ 63.3 كيلوواط، ويعمل لمدة 22 ساعة يوميًا. يضمن نظام الدائرة المغلقة المستقل ثبات درجة حرارة مياه المعالجة، ويُحسّن من اتساق الطباعة. وقد قام العميل بدمجه في التكوين القياسي.
شاهد مبرد المياه المعبأة أثناء التشغيل
شاهد كيف يوفر مبرد المياه المعبأ تحكمًا مستقرًا في درجة الحرارة، واستجابة تبريد سريعة، وأداءً موثوقًا به في ظروف العمل الصناعية الحقيقية.
ما هو مبرد المياه المعبأ؟
إن مبرد المياه المعبأ هو في الأساس وحدة تبريد، من النوع "التوصيل والتشغيل"، والذي يضم جميع المكونات، بما في ذلك الضاغط والمكثف ومضخة المياه وخزان تخزين المياه ونظام التحكم في وحدة واحدة أو خزانة واحدة.
لم تعد هناك حاجة لتنسيق المكونات المختلفة. سيعمل النظام بالكامل كما هو، مباشرةً من المصنع، موفراً إمداداً مستمراً من مياه التبريد ذات درجة حرارة مضبوطة لعملياتك أو معداتك.
كيف يعمل مبرد المياه المعبأ؟
يعتمد مبدأ عملها على دورة تبريد بضغط البخار. قد يبدو هذا وصفًا احترافيًا للغاية، لكن في الواقع، يمكن فهمه ببساطة على أنه أربع خطوات متكررة باستمرار.
الخطوة الأولى: التبخر – امتصاص الحرارة
يدخل المُبرّد إلى المُبخر كسائل منخفض الحرارة والضغط. وأثناء مروره عبر ملف المُبخر، يمتص الحرارة من ماء العملية. بعبارة أخرى، تبدأ عملية التبريد من هنا.
الخطوة الثانية: الضغط - رفع درجة الحرارة والضغط
بعد ذلك، يُسحب غاز التبريد إلى الضاغط. يقوم الضاغط بضغطه بواسطة محرك ليتحول إلى غاز ذي درجة حرارة وضغط مرتفعين. هذه هي الخطوة الأساسية في دورة التبريد بأكملها.
الخطوة 3: التكثيف - إطلاق الحرارة
ثم يدخل المبرد ذو درجة الحرارة والضغط العاليين إلى المكثف. وبحسب نوع المبرد، يمكنه تبديد الحرارة عبر ماء التبريد (في حالة التبريد بالماء). بعد إطلاق الحرارة إلى الخارج، يتكثف المبرد ليتحول إلى سائل متوسط الحرارة والضغط.
الخطوة الرابعة: التضييق – إعادة تجهيز الثلاجة
وأخيرًا، يمر سائل التبريد عبر صمام التمدد أو الأنبوب الشعري، فينخفض ضغطه فجأةً ليصبح سائلاً منخفض الحرارة والضغط. عندها يمكنه دخول المبخر لبدء دورة جديدة لامتصاص الحرارة.
مزايا مبردات المياه المعبأة
التوصيل والتشغيل
تم إجراء جميع توصيلات الأنابيب الداخلية، وشحن غاز التبريد، والاختبارات الوظيفية لهذا الجهاز قبل مغادرته مصنعنا. عند وصوله إلى موقعكم، يمكن تشغيله فورًا تقريبًا بمجرد توصيل مصدر الطاقة ودائرة المياه به.
متكامل للغاية
يتم تركيب الضاغط والمكثف والمبخر ومضخة المياه وخزان المياه بشكل مضغوط داخل نفس الغلاف الفولاذي، إلى جانب لوحة التحكم الكهربائية. يوفر هذا التصميم مساحة ويقلل من احتمالية حدوث أخطاء في التركيب.
تشغيل مستقر على المدى الطويل
يمكن أن يصل متوسط وقت تشغيل مبردات المياه المعبأة من ChillerOne في البيئات الصناعية إلى 99.4%، مما يعني أنك نادرًا ما تضطر إلى القلق بشأن وقت التوقف غير المتوقع.
التحكم الدقيق في درجة الحرارة
يمكن لنظام التبريد تحقيق دقة في التحكم في درجة الحرارة تصل إلى ±1 درجة فهرنهايت. بغض النظر عن مدى صرامة متطلبات درجة الحرارة لعمليتك، فإنه يستطيع الحفاظ عليها بثبات ضمن النطاق المحدد.
مقاوم للتآكل ومتين
الهيكل مصنوع من غلاف معدني مجلفن ومطلي، وهو قوي ومقاوم للتآكل، ويمنح مظهراً احترافياً للغاية. أما قسم المبخر، فيتكون من هيكل من صفائح فولاذية ملحومة معزولة بالكامل ومقاومة للتآكل، مما يجعله قادراً على تحمل ظروف التشغيل القاسية لفترات طويلة.
التكيف مع تغيرات درجات الحرارة المختلفة
سواء كنت بحاجة إلى مياه تبريد قريبة من نقطة التجمد، أو تواجه درجات حرارة ارتداد عالية، أو تعمل في بيئات ذات درجات حرارة عالية أو منخفضة، فإنه يمكنه الحفاظ على إنتاج مستقر وضمان الكفاءة العالية المستمرة للنظام.
المكونات الرئيسية لمبرد المياه المعبأ
ضاغط عالي الأداء
تعتمد هذه الآلة بأكملها على التمرير الرقمي أو ضواغط لولبية, تتميز هذه الأنظمة بمزايا الإنتاج المستقر وكفاءة الطاقة العالية. ويتم اختيار التكوينات المناسبة وفقًا لمتطلبات سعة التبريد المختلفة.
يدعم كل ضاغط التحكم في السعة المتغيرة لتحقيق بدء تشغيل سلس وتنظيم طاقة متدرج يتراوح من 25% إلى 100%، مما يضمن بدء تشغيل أكثر سلاسة واستهلاكًا أقل للطاقة.
نظام تحكم ذكي
تم تزويد الجهاز بنظام تحكم بمعالج دقيق مفتوح المصدر، مصمم خصيصًا لقطاعي التبريد والتكييف، مما يتيح له التواصل بكفاءة مع أنظمة إدارة المباني (BMS) أو أنظمة أتمتة المباني (BAS). سواءً كان التشغيل في الموقع أو المراقبة عن بُعد، يمكنك تتبع حالة التشغيل في الوقت الفعلي.
مبخر عالي الكفاءة
المبخر مصنوع من هيكل صفيحي ملحوم من الفولاذ المقاوم للصدأ ومعزول بالكامل، مما يجعله مقاومًا للتآكل. يتميز بكفاءة عالية في تبادل الحرارة، وانخفاض ميله لتكوين الترسبات، واستقراره على المدى الطويل.
نظام حماية الضاغط
تم تجهيز المبرد بسخان لعلبة المرافق ومجمع مدخل لمنع ظاهرة الطرق السائلة من إتلاف الضاغط عند انخفاض درجة الحرارة أو أثناء إيقاف التشغيل. كما يمكن لجهاز مراقبة الطور وجهاز الحماية الكهربائية التدخل تلقائيًا في حالات خلل إمداد الطاقة، مما يعزز الموثوقية بشكل أكبر.
تصميم آمن مضاد للتجمد
بالإضافة إلى ذلك، وبفضل مفتاح تدفق المياه الداخلي وصمام تجاوز الغاز الساخن، يمكنه العمل بسرعة في حالة تعطل المضخة أو معدل التدفق غير الطبيعي لمنع تجمد سائل العملية، مما يضمن سلامة النظام.
نظام المكثف
تتوفر مكثفات اختيارية عالية الكفاءة مبردة بالماء من نوع الأنابيب والصدفة أو مكثفات مقاومة للصدأ ذات حجم كبير من أنابيب النحاس وزعانف الألومنيوم المبردة بالهواء.
إذا كان نظامك بحاجة إلى العمل في بيئات عالية الملوحة أو بيئات ساحلية، فيمكننا أيضًا توفير مكثفات بحرية مخصصة مصنوعة من مواد مقاومة للتآكل، والتي تظل مستقرة وموثوقة حتى بعد التشغيل طويل الأمد.
العزل الحراري والتصميم الإنشائي
تمت معالجة جميع أنابيب المعالجة بعازل حراري لتحقيق أقصى كفاءة حرارية. وفي الوقت نفسه، تم تركيب عوازل اهتزازية في أسفل الضاغط لمنع انتقال الضوضاء والاهتزازات الناتجة عن التشغيل بشكل فعال.
خيارات التخصيص لمبردات المياه المعبأة
لكل مشروع ظروف عمل مختلفة، لذلك يوفر نظام ChillerOne العديد من التكوينات الاختيارية التي تتيح لك تخصيص أداء النظام بحرية وفقًا لمتطلبات الموقع.
صمام التمدد الإلكتروني (EEV)
يمكنك أيضاً اختيار صمام تمدد إلكتروني إذا كنت تسعى إلى كفاءة طاقة أعلى وأداء تحكم أكثر استقراراً في درجة الحرارة. فهو يضبط بدقة معدل تدفق غاز التبريد خلال كل دورة تبريد لجعل العملية أكثر انتظاماً وقابلية للتحكم.
تحديث النظام الكهربائي
يمكننا إضافة صمامات الضاغط وقواطع الدائرة وأجهزة حماية الدائرة لضمان استمرار تشغيل المعدات بأمان في حالة حدوث تقلبات في الحمل الكهربائي أو دوائر قصر.
تكوينات متعددة للمضخات
وفقًا للتدفق والضغط المطلوبين، يمكن تصنيع كل مضخة من الفولاذ المقاوم للصدأ بمواصفات مختلفة، مصممة وفقًا للمعايير مع هيكل قوي ومقاومة للتآكل وقابلية للتكيف مع بيئات جودة المياه المختلفة.
تحديث خط أنابيب السوائل
توفر عدادات التدفق الاختيارية ومقاييس الضغط وصمامات التجاوز منخفضة التدفق مراقبة دقيقة لحالة تشغيل النظام، مما يسهل عليك التحكم في دوران السوائل.
صمام تنظيم ضغط ماء المكثف
في أنظمة التبريد المائي، إذا كان هناك صمام تنظيم مجهز اختيارياً للتحكم في ضغط ماء المكثف، فإنه يحافظ على ضغط التشغيل الأمثل وكفاءة التبادل الحراري في ظل درجات حرارة محيطة أو معدلات تدفق مختلفة.
تصنيف مبردات المياه المعبأة
عند اختيار مبرد مياه جاهز، ستجد أنواعًا عديدة في السوق. في الواقع، يمكن تصنيف المبردات بشكل أساسي من منظورين: نوع الضاغط وبنية الدائرة الكهربائية. وتؤدي التكوينات المختلفة إلى اختلاف طرق التركيب، وكفاءة استهلاك الطاقة، ومتطلبات الصيانة.
حسب نوع الضاغط
يمكن اعتبار الضاغط بمثابة "قلب" المبرد، وستؤثر الأنواع المختلفة على الأداء العام واستهلاك الطاقة.
- ضواغط مكبسيةأما عيبها الرئيسي فهو أنها مزعجة نسبياً، وتهتز كثيراً، وكفاءتها الإجمالية في استهلاك الطاقة متوسطة فقط. وهي تُستخدم بشكل أساسي في الوحدات الصغيرة أو القديمة.
- ضاغط حلزونيهذا هو التكوين الأكثر شيوعًا حاليًا. إذا كنت مهتمًا بالاستقرار وتوفير الطاقة، فإن ضاغط حلزوني عادةً ما يكون هذا الخيار مناسبًا. فهو يعمل بسلاسة وبضوضاء منخفضة، ويمكنه تعديل الحمل بمرونة ضمن نطاق 10% إلى 100%. وهو مناسب للوحدات الصغيرة والمتوسطة الحجم المبردة بالهواء والماء.
- ضواغط لولبيةتُعدّ هذه الأجهزة أكثر ملاءمةً لمهام التبريد واسعة النطاق. فهي تتميز ببنية مدمجة وكفاءة عالية في استهلاك الطاقة وعمر خدمة طويل، مما يجعلها مناسبة للغاية للتطبيقات الصناعية التي تتطلب تشغيلاً مستمراً.
حسب بنية الدائرة
مبرد ذو حلقة واحدة
يتميز هذا النموذج ببنية بسيطة نسبيًا لاحتوائه على مجموعة واحدة فقط من الضواغط والمبخرات والمكثفات وصمامات التمدد. إذا كانت متطلبات التبريد لديك ثابتة نسبيًا، فإن جهازًا ذو حلقة واحدة يكفي. ولكن عند التشغيل بحمل جزئي، ستنخفض كفاءته، وقد يؤدي التشغيل والإيقاف المتكرران إلى زيادة استهلاك الطاقة أو التآكل.
مبرد ذو حلقة مزدوجة
إذا كنت ترغب في استمرار تشغيل المعدات دون توقف، فإن تصميم الدائرة المزدوجة يوفر مزايا إضافية. فهو يدمج نظامي تبريد مستقلين في هيكل واحد، يتشاركان خزان المياه ومضخة المياه ونظام التحكم الكهربائي. حتى في حال تعطل إحدى الدائرتين، تستمر الأخرى في العمل، فلا تنقطع قدرة التبريد أبدًا. وهذا التصميم شائع جدًا في الصناعات التي تتطلب إنتاجًا متواصلًا عالي الكفاءة.
المعايير الرئيسية لمبردات المياه المعبأة
أهم ما يجب مراعاته عند اختيار مبرد مياه جاهز هو معايير الأداء الأساسية. تشمل هذه المعايير سعة التبريد، ودقة التحكم في درجة الحرارة، ومعدل التدفق، والضغط، والطاقة. على الرغم من بساطة هذه المعايير، إلا أنها تحدد بشكل مباشر استقرار الجهاز وكفاءته في استهلاك الطاقة. يساعدك الجدول التالي على فهم المؤشرات الفنية الرئيسية بسرعة، ويوفر لك مرجعًا لاختيار الجهاز المناسب.
| فئة المعلمات | وصف المعلمة | ملحوظات |
| سعة التبريد | يشير إلى قدرة التبريد للمبرد في ظل ظروف التشغيل المقدرة، وهو بمثابة المقياس الأساسي لاختيار الطراز | الموديلات القياسية: درجة حرارة الماء الخارج من 5 درجات مئوية إلى 35 درجة مئوية نماذج درجات الحرارة المنخفضة: أدنى درجات حرارة يمكن الوصول إليها هي -5 درجة مئوية، أو -20 درجة مئوية، أو -40 درجة مئوية |
| دقة التحكم في درجة الحرارة | يعكس ذلك مدى استقرار نظام التحكم في درجة حرارة الماء الخارج من المبرد. وتؤدي الدقة الأعلى إلى تقليل تقلبات درجة الحرارة. | ±1 درجة مئوية (النوع القياسي) ±0.5 درجة مئوية (نوع عالي الدقة) ±0.1 درجة مئوية (نوع فائق الدقة) |
| معدل التدفق | حجم الماء الذي يمر عبر المبرد لكل وحدة زمنية، ويرتبط عادةً بحمل النظام وكفاءة التبادل الحراري | يتم تخصيصها بناءً على متطلبات التطبيق (الوحدة: لتر/دقيقة أو متر مكعب/ساعة) |
| رأس | أقصى ارتفاع يمكن للمضخة التغلب عليه والتغلب على مقاومة خط الأنابيب والحفاظ على دوران النظام | يتراوح طوله عادةً من 15 إلى 35 مترًا، ويمكن ضبطه بناءً على طول خط أنابيب النظام وفرق الارتفاع |
| قوة | إجمالي استهلاك الطاقة الذي يشمل الضاغط والمحرك ومضخة المياه والمروحة، مما يعكس إجمالي استهلاك الطاقة للوحدة | تتراوح القدرة من عدة كيلوواط إلى مئات الكيلوواط، وذلك حسب سعة التبريد ومواصفات الطراز. |
كيفية تركيب مبرد مياه جاهز؟
تركيب مبرد مياه جاهز ليس بالأمر المعقد، لكن التفاصيل هي التي تحدد الأداء. باتباع الخطوات التالية، يُمكنك تشغيل الجهاز بكفاءة عالية وبسرعة أكبر.
الخطوة 1: التحقق من بيئة التثبيت
أولاً، تأكد من ملاءمة الظروف الموجودة في الموقع قبل التثبيت الرسمي.
تأكد من أن المساحة كافية. يجب ترك مساحة صيانة حول الوحدة لا تقل عن 0.8 إلى 1 متر لتسهيل الفحص والتنظيف لاحقًا.
ينبغي الحفاظ على البيئة جيدة التهوية وجافة وخالية من الغبار؛ وينبغي أن تتراوح درجة الحرارة المحيطة بين 5 درجات مئوية و 40 درجة مئوية.
تحقق من استواء الأرض وصلابتها؛ إذ يجب أن تتحمل وزن الآلة بأكملها أثناء التشغيل.
الخطوة الثانية: توصيل خطوط الأنابيب
قم بتوصيل مدخل ومخرج الماء بشكل صحيح وفقًا للعلامات الموجودة على جسم الجهاز، وركّب صمامات عزل عند كل وصلة. يجب عزل جميع أنابيب الماء بشكل صحيح لتقليل فقدان البرودة ومنع التكثف.
الخطوة 3: التوصيلات الكهربائية
يجب أن تتم التوصيلات الكهربائية بواسطة فني كهربائي مؤهل. قبل الاستخدام، يرجى التأكد من أن الجهد والتردد والمعايير الأخرى الموضحة على لوحة البيانات تتوافق مع مصدر الطاقة في الموقع، وأن معدات الحماية الشخصية مُرتدية بشكل صحيح.
الخطوة الرابعة: حقن السائل وإخراجه
افتح خزان الماء أو منفذ تعبئة الماء، وأضف سائل التدوير من النوع المحدد. ثم شغّل مضخة الماء وافتح صمام العادم لإخراج الهواء من النظام بالكامل. عندما تلاحظ تدفقًا ثابتًا للماء من صمام العادم، أغلق الصمام.
الخطوة 5: بدء التشغيل وتصحيح الأخطاء
يمكن تطبيق الطاقة لبدء التشغيل بعد التأكد من صحة التوصيلات الكهربائية وأنابيب المياه والصمامات وغيرها.
أولاً، أثناء التشغيل، انتبه لأي ضوضاء أو اهتزازات غير طبيعية في الجهاز، ولاحظ في الوقت نفسه ما إذا كانت درجة حرارة الماء الخارج ودرجة حرارة أنبوب العادم ضمن النطاق الطبيعي. إذا كان كل شيء طبيعياً، فهذا يدل على أن المبرد يعمل بشكل جيد.
كيف تختار مبرد مياه جاهز؟
قبل شراء مبرد مياه جاهز، لا تتسرع في الاطلاع على جدول المواصفات. عليك أولاً تحديد المشكلة التي تريد حلها. تختلف متطلبات درجة الحرارة ومعدل التدفق، وحتى تصميم الجهاز، باختلاف العمليات. لاختيار الطراز المناسب، اتبع الخطوات التالية.
حدد احتياجاتك من التبريد
أولاً، حدد نوع المعدات التي ترغب في تبريدها ونطاق درجة الحرارة المطلوبة، بالإضافة إلى معدل تدفق الماء. على سبيل المثال، عادةً ما يكون التحكم في درجة حرارة قوالب البلاستيك ضمن نطاق 5 إلى 25 درجة مئوية؛ بينما تحتاج معدات الليزر وأوعية التفاعلات الكيميائية إلى تحكم أكثر دقة أو حتى أقل في درجة الحرارة. بناءً على هذه البيانات، يمكنك الرجوع إلى جدول المعلمات الرئيسية للمبرد لتصفية الطراز الذي يلبي متطلبات سعة التبريد والدقة بسرعة.
اختيار الإعداد المناسب
بعد ذلك، يعتمد الأمر على التكوين. بناءً على بيئة التطبيق في موقعك، حدد ما إذا كنت ستستخدم هيكلًا مُبرّدًا بالهواء أو بالماء. إذا كان هناك نقص في المياه في منطقتك أو كانت مساحة التركيب محدودة، فإن الأنواع المُبرّدة بالهواء عادةً ما تكون أكثر ملاءمة. ومع ذلك، إذا كنت تسعى لتحقيق كفاءة الطاقة والتشغيل المستقر على المدى الطويل، فإن النوع المُبرّد بالماء هو الأنسب لك.
بالإضافة إلى ذلك، يمكنك تخصيص ماركة الضاغط، ومادة جسم المضخة، ونظام التحكم وفقًا لاحتياجاتك. تقدم ChillerOne مجموعة متنوعة من خيارات التكوين. سواء كنت مهتمًا بمقاومة التآكل، أو دقة التحكم في درجة الحرارة، أو كفاءة الطاقة الإجمالية، ستجد ما يناسبك.
مصنع متخصص في تصنيع مبردات المياه المعبأة في الصين
شركة ChillerOne هي شركة صينية متخصصة في تصنيع مبردات المياه المعبأة. نولي اهتمامًا بالغًا لضمان تزويد قاعدة عملائنا العالمية بحلول تبريد مياه معبأة تتسم بالكفاءة والموثوقية. سواءً كانت عمليات تشكيل البلاستيك، أو اللحام بالليزر، أو أي تطبيق صناعي آخر يتطلب تحكمًا دقيقًا في درجة الحرارة، فإننا نتمتع بالمرونة اللازمة لتلبية احتياجاتكم من المعدات.
إذا كنت تبحث عن مبرد مياه مُصمم خصيصًا ليناسب ظروف التشغيل الخاصة بك، فلا تتردد بالاتصال بشركة ChillerOne في أي وقت. يقدم فريقنا الفني خدماته على مدار الساعة طوال أيام الأسبوع، بدءًا من اختيار الطراز والتصميم وصولًا إلى التوصيل والتركيب. نضمن لك تشغيل كل وحدة بكفاءة عالية في موقعك.
Arabic
English
Spanish
Vietnamese
