شرح مكونات المبرد: أدوارها في عملية التبريد

بدون فهم واضح لدور كل مكون من مكونات جهاز التبريد في عملية التبريد، يصعب عليك تحسين نظام التبريد الصناعي لديك وضمان تشغيله بكفاءة. تشرح هذه المقالة آلية عمل كل مكون، مما يرشدك إلى تحقيق تكوين أكثر فعالية لجهاز التبريد واتخاذ قرارات استثمارية مدروسة.

مكونات المبرد الأساسية وأدوارها

أول ما تحتاج إلى معرفته هو المكونات الأساسية الأربعة للمبرد: المبخر، والضاغط، والمكثف، وصمام التمدد.

المبخر

المبخر عبارة عن مبادل حراري متخصص في جهازك نظام التبريد. إنه المكان الذي يحدث فيه التبريد الحقيقي.

داخل المبخر، يتبادل الماء الدافئ (سائل العملية) الحرارة مع سائل التبريد ذي درجة الحرارة المنخفضة والضغط المنخفض، ناقلاً الحرارة إلى سطح التبادل الحراري ومتحولاً إلى غاز.

درجة حرارة اقتراب المبخر (الفرق بين درجة حرارة ماء بارد ويُعد قياس درجة حرارة غاز التبريد مؤشرًا مهمًا للأداء، لأن ارتفاعها قد يشير إلى وجود ترسبات داخل الأنابيب، ويجب تنظيفها في الوقت المناسب.

الأنواع

يمكنك معرفة الرئيسي بسرعة أنواع مبخرات المبردات من الجدول التالي.

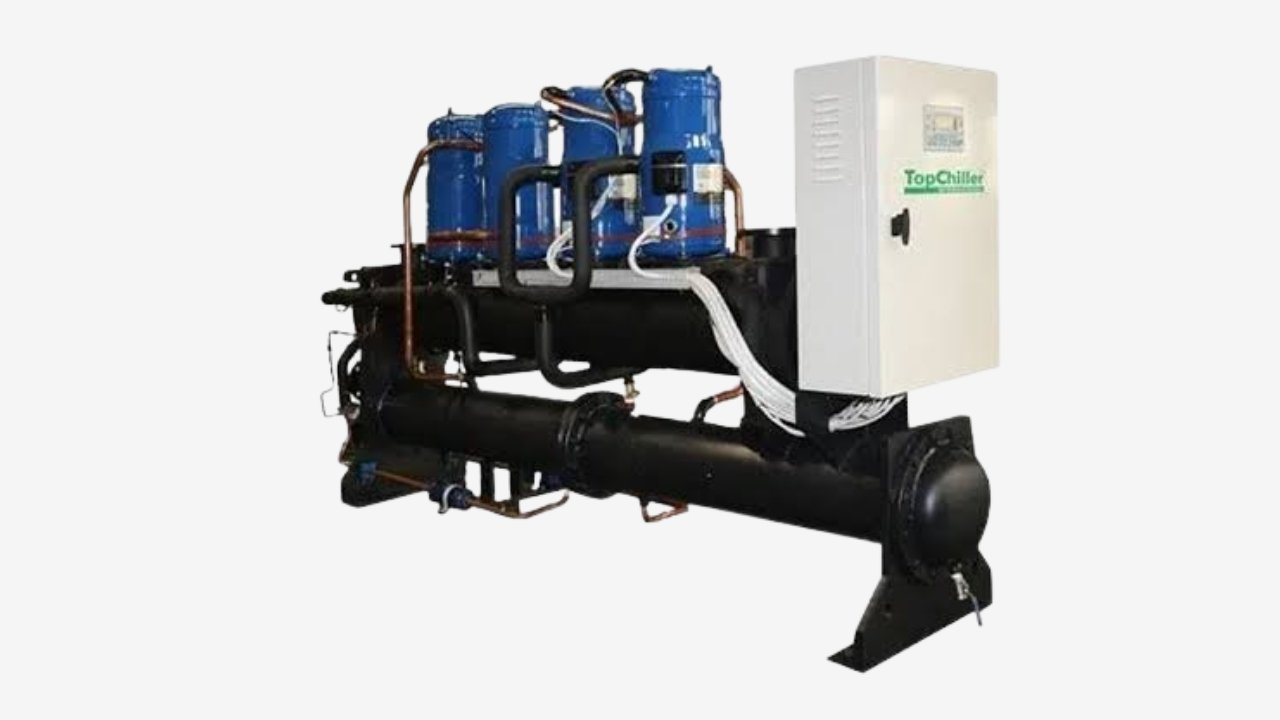

ضاغط

الضاغط هو "قلب" جهاز التبريد. فهو يزيد من ضغط ودرجة حرارة مادة التبريد لدفع عملية الدوران.

يمكن للضاغط أن يعمل كمضخة لنقل غاز التبريد. وتتمثل وظيفته الرئيسية في امتصاص بخار غاز التبريد ذي الضغط المنخفض من المبخر وضغطه إلى غاز ذي ضغط عالٍ. ومن خلال هذه العملية، يرفع الضاغط درجة حرارة غاز التبريد بشكل كبير، مما يسمح له بإطلاق الحرارة.

يُعدّ الضاغط دائمًا أكثر مكونات نظام التبريد استهلاكًا للطاقة. يمكنك اختيار ضاغط مزود بمحركات تردد متغيرة (VFDs) لضبط السرعة وتقليل تكاليف الطاقة.

الأنواع

مكثف

المكثف هو عنصر طرد الحرارة في جهاز التبريد. فهو يمتص الحرارة من مادة التبريد ويطردها إلى الوسط المحيط.

يقع هذا الجزء بين الضاغط وصمام التمدد، ويعمل على جانب الضغط العالي في نظام التبريد. عندما يدخل غاز التبريد إلى المكثف، يتدفق وسيط تبريد (عادةً الهواء أو الماء) عبر الأنابيب ويمتص حرارة غاز التبريد، مما يؤدي إلى تحوله من حالة غازية ذات درجة حرارة عالية إلى حالة سائلة ذات ضغط عالٍ.

يجب أن تدرك أنه في المعدات المبردة بالماء، تتراكم المعادن الموجودة في الماء داخل الأنابيب. مبردات مبردة بالهواء, سيؤدي تراكم الغبار والحطام إلى انسداد مشتتات الحرارة، مما قد يعيق تبديد الحرارة، لذا فإن التنظيف والصيانة المنتظمة ضروريان.

الأنواع

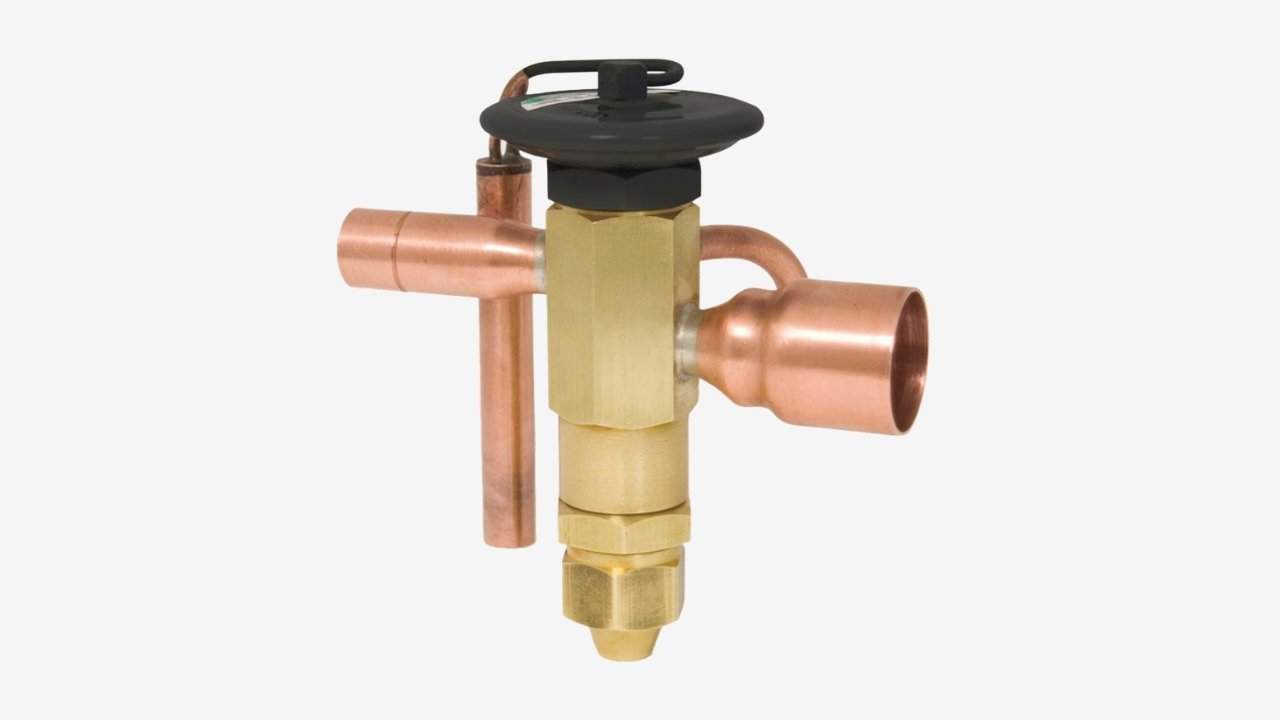

صمام التمدد

يُعرف صمام التمدد أيضاً بجهاز القياس. وهو يتحكم في تدفق وحالة غاز التبريد.

يُركّب هذا الصمام بين المكثف والمبخر. يقوم بسحب غاز التبريد من المكثف ودفعه عبر فتحة صغيرة إلى منطقة الضغط المنخفض. يؤدي ذلك إلى انخفاض كبير في درجة حرارة غاز التبريد وضغطه، مما يتسبب في تبخره السريع. في الوقت نفسه، يُنظّم صمام التمدد بدقة كمية غاز التبريد الداخلة إلى المبخر، ويضمن تحوّل جميع غاز التبريد السائل إلى غاز بالكامل، مما يحمي الضاغط بشكل فعّال.

فيما يلي ثلاث حالات قد تكون مؤشرات على وجود خلل في صمام التمدد. يجب توخي الحذر عند التعامل معها:

• الصقيع على المبخر أو الصمام.
• قدرة تبريد منخفضة.
• اهتزاز الضاغط.

الأنواع

مكونات أخرى داعمة للمبرد تحتاج إلى معرفتها

إلى جانب المكونات الأساسية الأربعة، هناك أيضًا العديد من الأجزاء الأخرى الضرورية للمبرد في عملية التبريد.

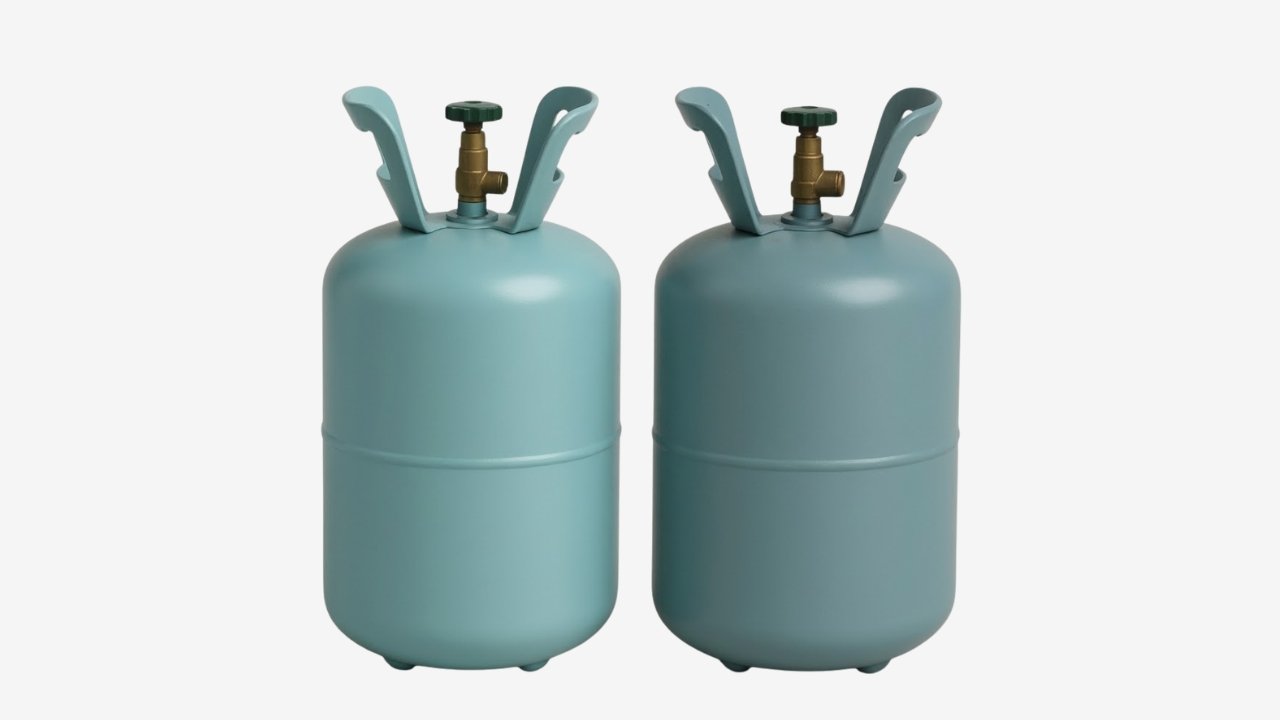

مادة التبريد

يُعدّ المُبرّد بمثابة "دم" نظام التبريد، وهو مادة كيميائية خاصة. في المُبخر، يمتصّ الحرارة من الماء المُبرّد ويتبخّر من سائل منخفض الحرارة إلى غاز. وفي المُكثّف، يُطلق الحرارة إلى الهواء أو الماء الخارجي، ثم يتكثّف عائدًا إلى سائل.

عادةً، يؤدي نقص مادة التبريد إلى ضعف كفاءة التبريد، بينما يؤدي وجود كمية زائدة من مادة التبريد إلى ارتفاع ضغط النظام بشكل مفرط.

شائع أنواع المبردات تشمل هذه المواد مركبات الهيدروفلوروكربون (مثل R-134a وR-410A)، ومركبات الهيدروفلوروأوليفينات (مثل R-1234ze)، والمبردات الطبيعية (مثل الأمونيا، R-717). يجب أن تتوافق جميع المبردات مع اللوائح البيئية والمتطلبات المتعلقة بمعامل الاحترار العالمي.

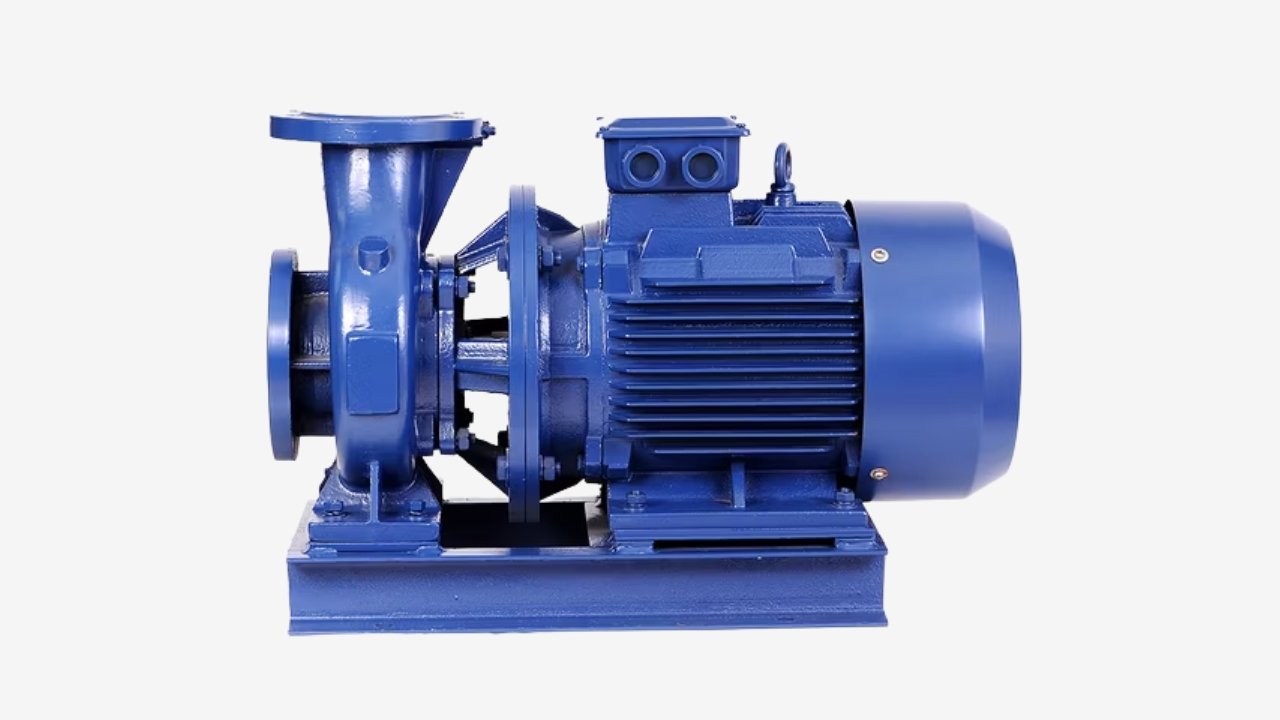

مضخة مياه

يمكنك الاطلاع على مضخة مياه باعتبارها "عضلة" نظام التبريد. ويمكن تقسيمها عموماً إلى نوعين: مضخة المياه المبردة (CHWP) و مضخة مياه المكثف (CWP).

تُستخدم مضخة الماء المبرد دائمًا في نظام ذي دائرة مغلقة. وهي تربط المبخر بمعدات التبريد الطرفية. تدفع الماء من المبخر إلى المناطق التي تحتاج إلى التبريد، ثم تعيده إلى المبخر لإعادة تبريده.

لا يتم استخدام مضخة مياه المكثف إلا في مبردات مبردة بالماء, يربط هذا النظام بين المكثف وبرج التبريد. يقوم بضخ الماء الذي يمتصه المكثف إلى برج التبريد، ثم يعيده إلى المكثف بعد تبريده. عادةً ما يكون هذا النظام مفتوح الدائرة.

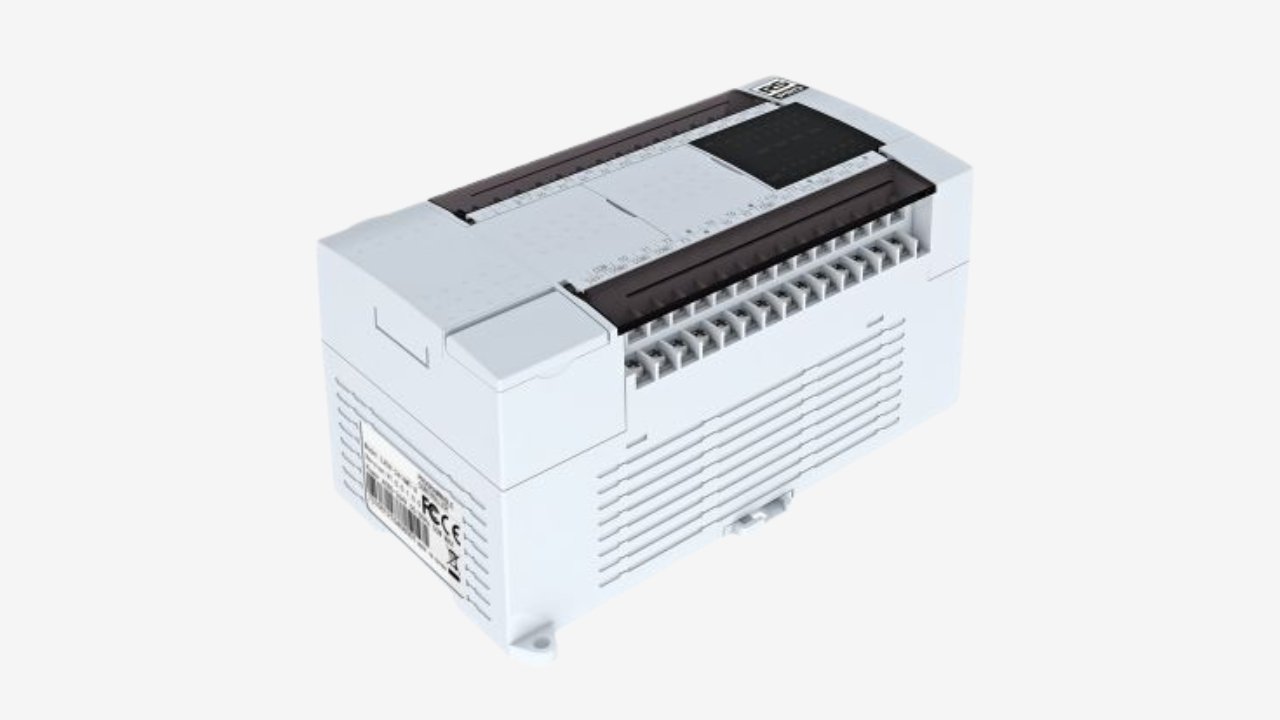

وحدة تحكم / PLC

وحدة التحكم أو وحدة التحكم المنطقية القابلة للبرمجة (PLC) هي "عقل" المبرد الذي يجمع البيانات من أجهزة الاستشعار ويرسل تعليمات دقيقة إلى مبرد صناعي مكونات. يحتوي على العديد من الوظائف، بما في ذلك:

• يحسب سعة التبريد المطلوبة ويقوم بضبط سرعة الضاغط.
• يعمل كجهاز مراقبة أمان لإيقاف تشغيل الضاغط عندما لا يكتشف أي تدفق للمياه.
• يراقب الظروف غير الطبيعية، مثل ارتفاع ضغط غاز التبريد أو انخفاض مستوى الزيت، ويعرض رموز الخطأ على الشاشة.
• تحقيق المراقبة عن بعد والتحكم المركزي.

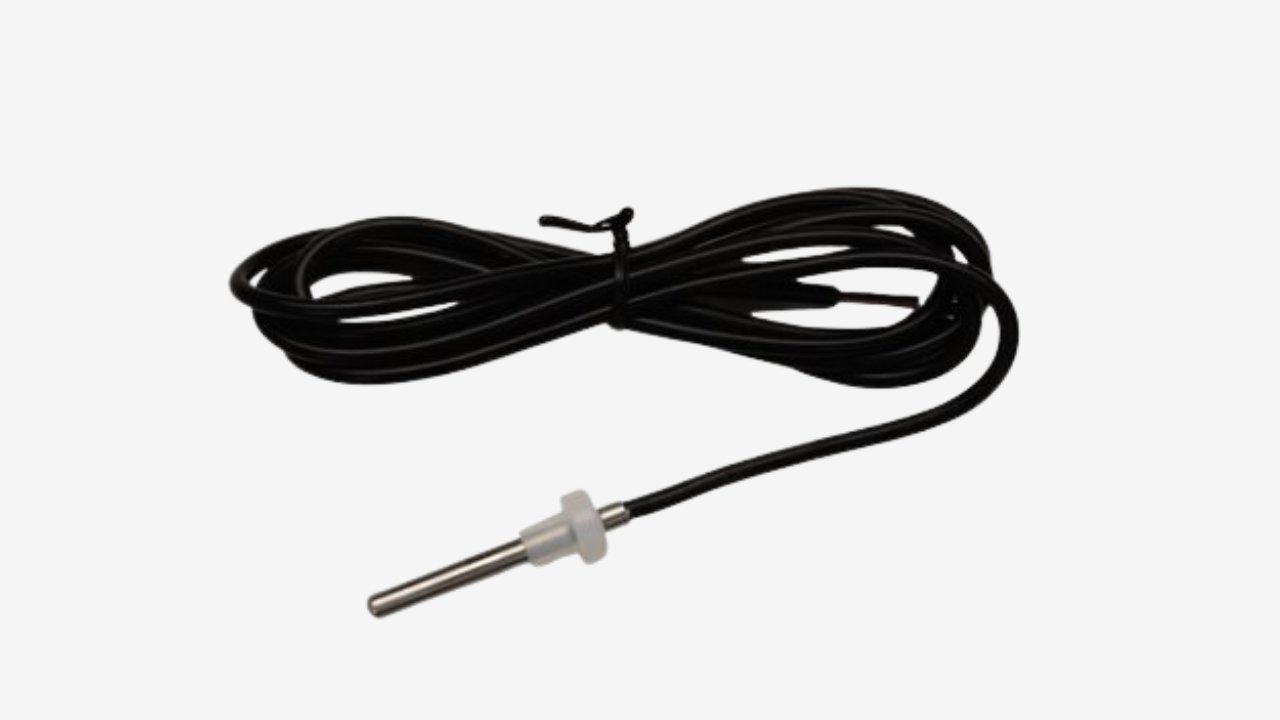

أجهزة الاستشعار

تعتبر أجهزة الاستشعار بمثابة "حواس" نظام التبريد. فهي تراقب المعايير الرئيسية داخل وخارج وحدة التبريد في الوقت الفعلي، وتحولها إلى إشارات كهربائية، ثم ترسلها إلى وحدة التحكم.

تؤدي أنواع مختلفة من أجهزة الاستشعار أدوارًا مختلفة في عملية تبريد المبرد:

• مجسات درجة الحرارة: يراقب درجة حرارة الماء البارد المرسل إلى المباني، وغاز التبريد الداخل والخارج من الضاغط، والماء العائد من برج التبريد (للمبرد المبرد بالماء)، ودرجة حرارة الهواء الخارجي.
• محولات الضغطتوجد ثلاثة أنواع من محولات الضغط. يراقب مستشعر الضغط العالي الضغط عند طرف المكثف. ويراقب مستشعر الضغط المنخفض الضغط عند طرف المبخر. أما مستشعر ضغط الزيت فيراقب ضغط زيت تزييت الضاغط.
• أجهزة استشعار التيار / محولات التياريتم توصيلها بخط الطاقة الخاص بالضاغط لمراقبة التيار الذي يستهلكه المحرك، مما يمنع زيادة الحمل على المحرك.
• أجهزة استشعار مستوى السائل: مراقبة مستوى السائل في خزان التخزين ومستوى الماء في خزان إعادة تعبئة برج التبريد.

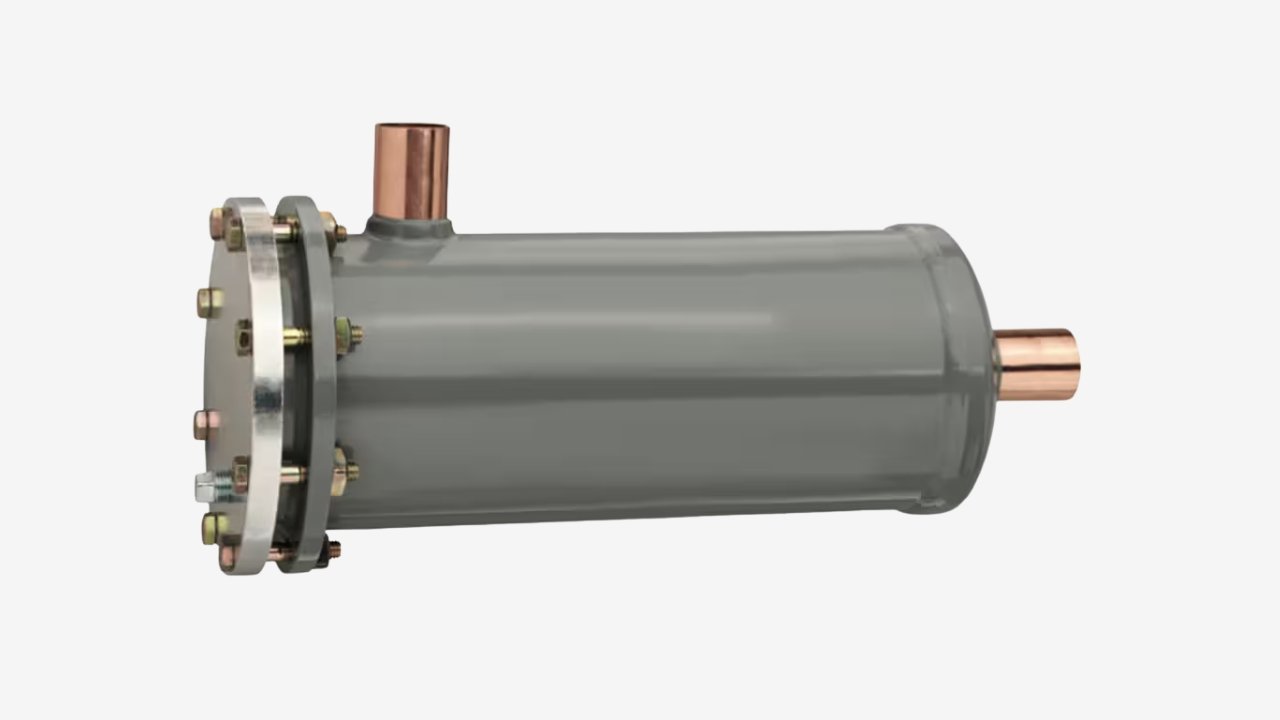

مجفف مرشح

يُركّب مجفف المرشح عادةً على خط السائل بين المكثف وصمام التمدد. وله وظيفتان رئيسيتان: 1. ترشيح الشوائب لمنع انسداد صمام التمدد أو خدش محامل الضاغط. 2. استخدام مادة مجففة لتجفيف الرطوبة الموجودة في غاز التبريد.

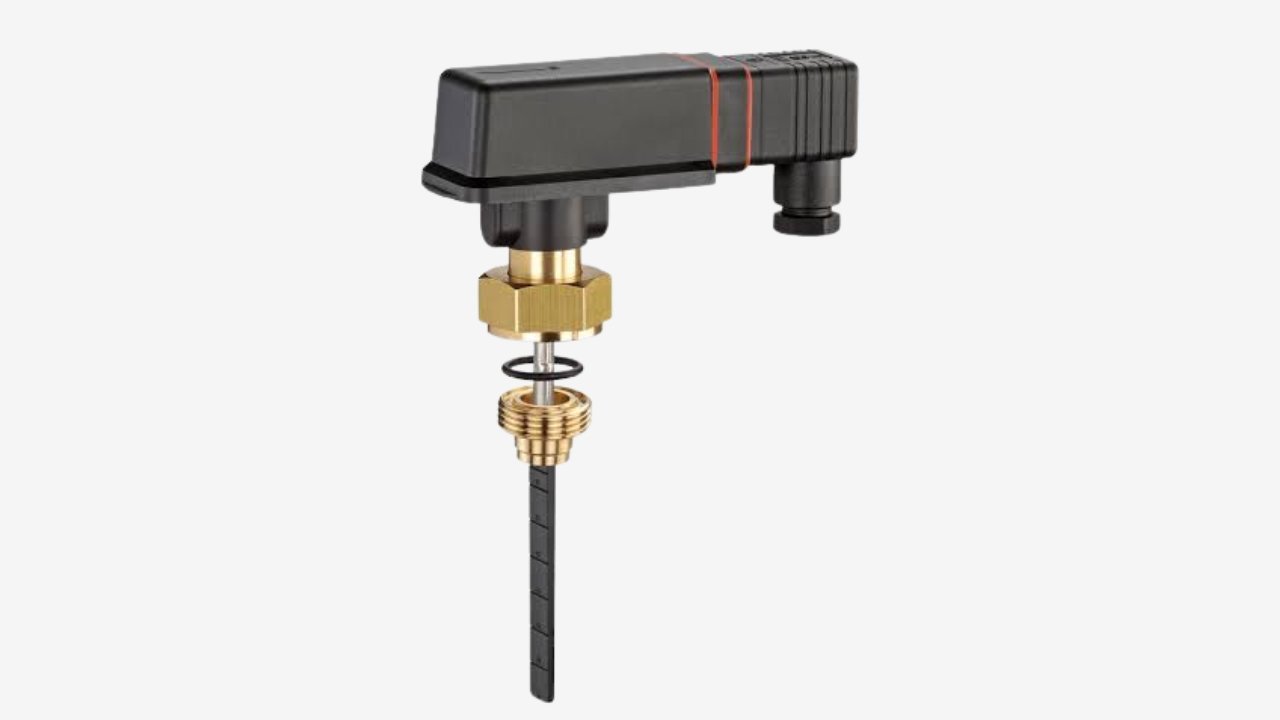

مفتاح التدفق

يُعد مفتاح التدفق جهاز حماية أمان بالغ الأهمية في نظام التبريد. فهو يراقب ما إذا كان هناك تدفق كافٍ للمياه في الأنابيب، ويقوم بإيقاف تشغيل الضاغط في الوقت المناسب عند توقف تدفق المياه.

خزان التمدد

يُستخدم خزان التمدد لمعالجة التمدد والانكماش الناتجين عن تغيرات درجة حرارة الماء. فعندما يتمدد الماء عند تسخينه، يقوم خزان التمدد بتخزين كمية التمدد. وعندما ينكمش الماء أثناء التبريد، يقوم خزان التمدد بتعويض الماء في النظام لمنع دخول الهواء إلى الأنابيب.

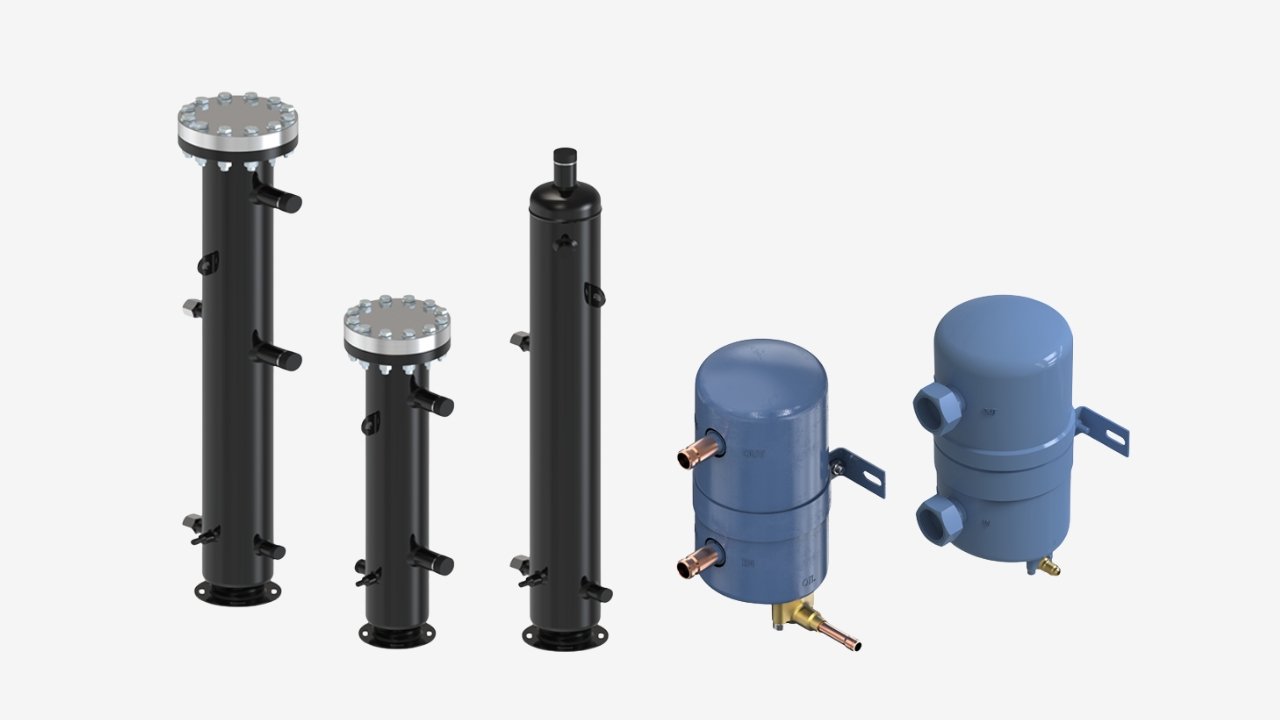

فاصل الزيت

يستخدم فاصل الزيت لإعادة الزيت إلى علبة المرافق الخاصة بالضاغط، مما يمنع تدفق الزيت إلى المكثف أو المبخر ويقلل من كفاءة التبادل الحراري.

كيف تعمل مكونات المبرد معًا في عملية التبريد

بشكل عام، عملية تبريد المبرد هي دورة تبريد. يمكنك اعتبار العملية أربع خطوات.

الخطوة 1. امتصاص الحرارة

يدخل الماء الدافئ إلى المبخر من المبنى. وفي الوقت نفسه، تقوم مضخة الماء بنقل الماء، وتقوم أجهزة الاستشعار بمراقبة درجة حرارة الماء الداخل.

يمتص المبرد ذو درجة الحرارة المنخفضة الحرارة من الماء، ثم يُعاد الماء المبرد إلى المبنى. ويتحول المبرد إلى غاز ذي ضغط منخفض.

الخطوة الثانية: الضغط

يتم سحب غاز التبريد ذي الضغط المنخفض بواسطة الضاغط ويتم ضغطه بقوة ليصبح غازًا ساخنًا وعالي الضغط.

في هذا القسم، يقوم جهاز التحكم (PLC) بضبط طاقة الضاغط بناءً على متطلبات درجة الحرارة. ويقوم فاصل الزيت بفصل زيت التشحيم وإعادته إلى الضاغط.

الخطوة 3. تبديد الحرارة

يدخل الغاز الساخن ذو الضغط العالي إلى المكثف. هنا، يتدفق الهواء الخارجي البارد أو الماء فوق المكثف ويمتص الحرارة من مادة التبريد، محولاً إياها مرة أخرى إلى سائل ذي ضغط عالٍ.

الخطوة 4. عملية التوسيع / التقييد

يقوم مجفف المرشح بإزالة الشوائب والرطوبة من السائل. يراقب المستشعر فرق درجة الحرارة لضمان توجيه سائل التبريد عالي الضغط بدقة إلى صمام التمدد، ثم دفعه عبر فتحة صغيرة إلى منطقة الضغط المنخفض. وبذلك، يعود السائل إلى منطقة الضغط المنخفض ودرجة الحرارة المنخفضة، ثم يدخل المبخر لبدء الدورة التالية.

التعليمات

كيفية تحديد أي مكون من مكونات جهاز التبريد قد تعطل؟

ل حل مشاكل المبرد, يمكنك فحص لوحة التحكم أولاً لأنها ستعطي إشارة الإنذار مباشرة.

يمكنك أيضًا فحص بيانات المستشعر لمعرفة فرق درجة الحرارة بين مدخل ومخرج الجهاز. إذا كان المخرج أبرد، فقد يكون فلتر التجفيف مسدودًا. أما إذا كان فرق درجة الحرارة شبه معدوم، فقد يكون صمام التمدد معطلاً، أو قد لا يعمل الضاغط. عليك أيضًا الانتباه لأي أصوات غير طبيعية أو ظواهر مثل الصقيع أو الأوساخ.

كيف أختار مكونات المبرد المناسبة لتطبيقي؟

يعتمد اختيار المكونات المناسبة على متطلبات التبريد، وبيئة التشغيل، والميزانية. يُعدّ الضاغط أغلى المكونات، ويمكنك اختيار نوعه وفقًا لحجم مشروعك. تُعدّ المكثفات المبردة بالهواء أكثر ملاءمة للمناطق التي تعاني من نقص المياه.

بالإضافة إلى المكونات الرئيسية، يمكنك أيضًا إضافة بعض الأجزاء المساعدة لتحسين أداء جهاز التبريد الخاص بك، مثل محرك التردد المتغير أو صمام التمدد الإلكتروني.

هل يمكنني استخدام مكثف تبريد هوائي لاستبدال مكثف تبريد مائي؟

نعم، ولكن هذا ليس استبدالاً بسيطاً، ويتطلب دراسة متأنية للكفاءة والسعة والتكلفة الكهربائية والمساحة والتركيب. إذا كنت تخطط لاستبدال مكثف تبريد مائي بمكثف تبريد هوائي، يُنصح باستشارة مهندس تبريد متخصص لإجراء حسابات إعادة مطابقة النظام.

لماذا تستخدم بعض المبردات الجليكول بدلاً من الماء النقي؟

باستخدام مزيج من جليكول ويمكن أن يؤدي استخدام الماء بدلاً من الماء النقي إلى خفض درجة تجمد سائل التبريد وحماية مكونات النظام من التآكل. لذا، فهو ضروري للغاية للمبردات الخارجية أو المبردات في المناطق الباردة. كما تحمي الإضافات الكيميائية في الجليكول الأنابيب والمضخات والمبادلات الحرارية من التآكل والترسبات والتلوث البيولوجي.

ما هي الأسباب الأكثر شيوعاً لإنذارات الضغط العالي؟

عادة ما تكون الأسباب الأكثر شيوعًا لإنذار الضغط العالي هي سطح تبريد المكثف المتسخ، وملء المبرد بشكل مفرط، ودخول الغاز غير القابل للتكثيف إلى النظام.

بالنسبة للمبردات المبردة بالهواء، قد يؤدي تعطل المروحة، وارتفاع درجة حرارة البيئة المحيطة، وسوء التهوية، ونظام الدوران المغلق إلى ارتفاع الضغط. أما بالنسبة للمبردات المبردة بالماء، فقد يعيق عدم كفاية تدفق مياه التبريد، أو تعطل برج التبريد، أو ارتفاع درجة حرارة المياه الداخلة، تبديد الحرارة بكفاءة.

كم مرة يجب تنظيف أنابيب وملفات التبريد؟

بالنسبة للملفات المبردة بالهواء، نوصي بتنظيفها كل 3-6 أشهر. أما بالنسبة للأنابيب المبردة بالماء، فنوصي بتنظيفها مرة واحدة في السنة. وبالنسبة لأنابيب المبخر، فنوصي بتنظيفها كل 2-3 سنوات.

كيف يمكنني اكتشاف تسرب غاز التبريد؟

للكشف عن تسرب غاز التبريد، يمكنك إجراء فحص بصري، بما في ذلك البحث عن بقع زيت محتملة، وفقاعات في جهاز التبخير، وتجمد. وللحصول على نتائج أدق، يمكنك استخدام أدوات الكشف، مثل أجهزة الكشف الإلكترونية عن التسرب أو صبغة الأشعة فوق البنفسجية، أو إجراء اختبار الماء والصابون.

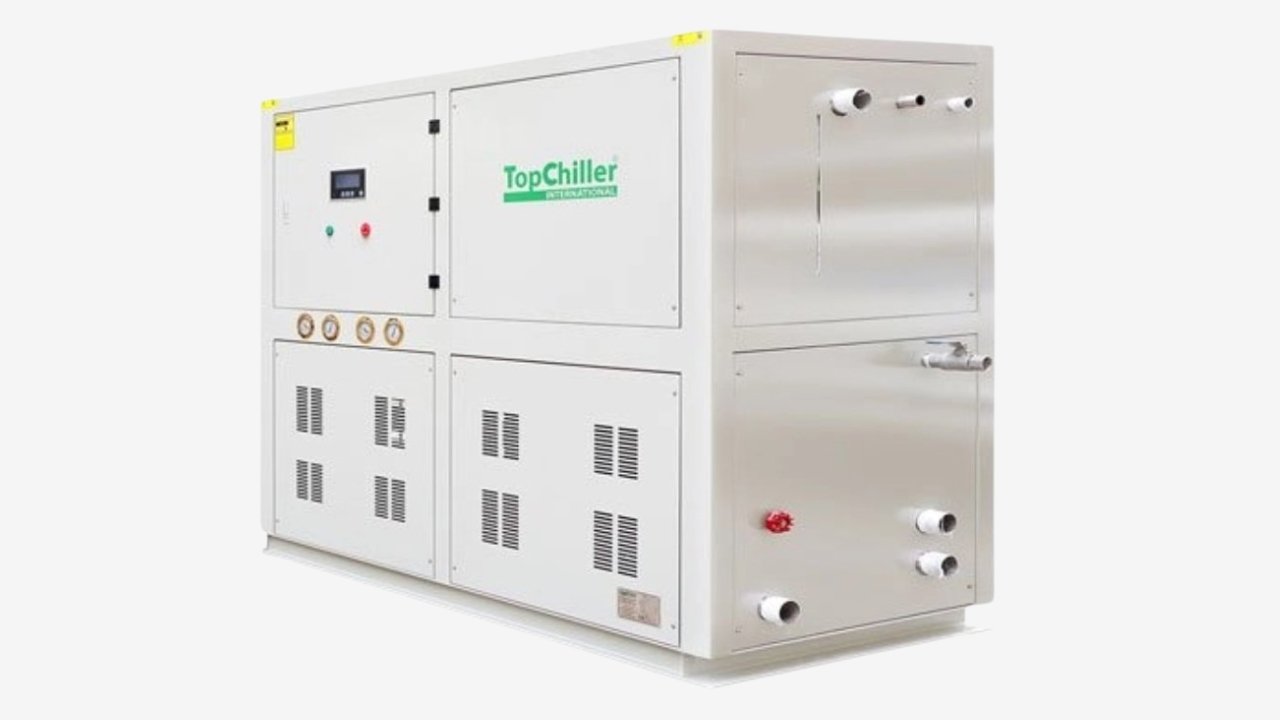

الخاتمة

يُعدّ فهم دور كل مكوّن من مكوّنات التبريد في عملية التبريد أمرًا بالغ الأهمية لتحقيق أداء مستقر وكفاءة طويلة الأمد. ولضمان موثوقية أنظمة التبريد وتوفير الطاقة، تُواصل شركة تشيليرون تحسين مكوّناتها باستمرار. اتصل بنا لتخصيص التكوين المناسب لتطبيقك بشكل خاص.
