قد تؤدي أعطال المبردات إلى توقفات غير متوقعة واضطرابات مكلفة. بالنسبة لموزعي المبردات أو مسؤولي المشتريات، فإن فهم كيفية تشخيص أعطال المبردات الشائعة يساعد في تقييم خيارات الإصلاح أو الصيانة أو الاستبدال. تقدم هذه المقالة شرحًا مفصلًا لأساليب تشخيص أعطال المبردات الشائعة.
الأسباب الشائعة لمشاكل المبردات
بشكل عام، يمكن تقسيم أسباب مشاكل المبردات إلى ثلاث فئات: الإهمال في الصيانة، والتشغيل غير السليم، وإعدادات حجم النظام غير الصحيحة. إليك أكثر الأسباب شيوعًا التي تؤدي إلى أعطال التبريد.
تدهور نقل الحرارة (التلوث / الترسبات الكلسية)
يحدث تدهور نقل الحرارة بسبب الترسبات أو التكلس. وتُعتبر الترسبات هنا السبب الرئيسي لانخفاض كفاءة المبرد، خاصةً في مبردات مبردة بالماء. يشير ذلك إلى المعادن والرواسب والنمو البيولوجي الذي يتراكم على الجدران الداخلية لأنابيب المبادل الحراري.
اختلالات في توازن المبردات ومواد التشحيم
إن اختلال توازن المبردات ومواد التشحيم سيقوض بشكل مباشر المبادئ الديناميكية الحرارية لدورة التبريد الخاصة بك.
- تسرب غاز التبريد: يمكن أن تؤدي الشقوق الناتجة عن الاهتزازات أو الحشيات البالية أو الوصلات غير المحكمة إلى تسرب غاز التبريد.
- شحن المبرد الزائد: سيؤدي شحن المبرد الزائد إلى تقليل مساحة التبادل الحراري الفعالة في المكثف.
- مشاكل التشحيم: سيؤدي عدم كفاية التشحيم أو وجود الزيت المحتبس في المبخر إلى زيادة الاحتكاك، وضوضاء معدنية أعلى، وتعطل الضاغط.

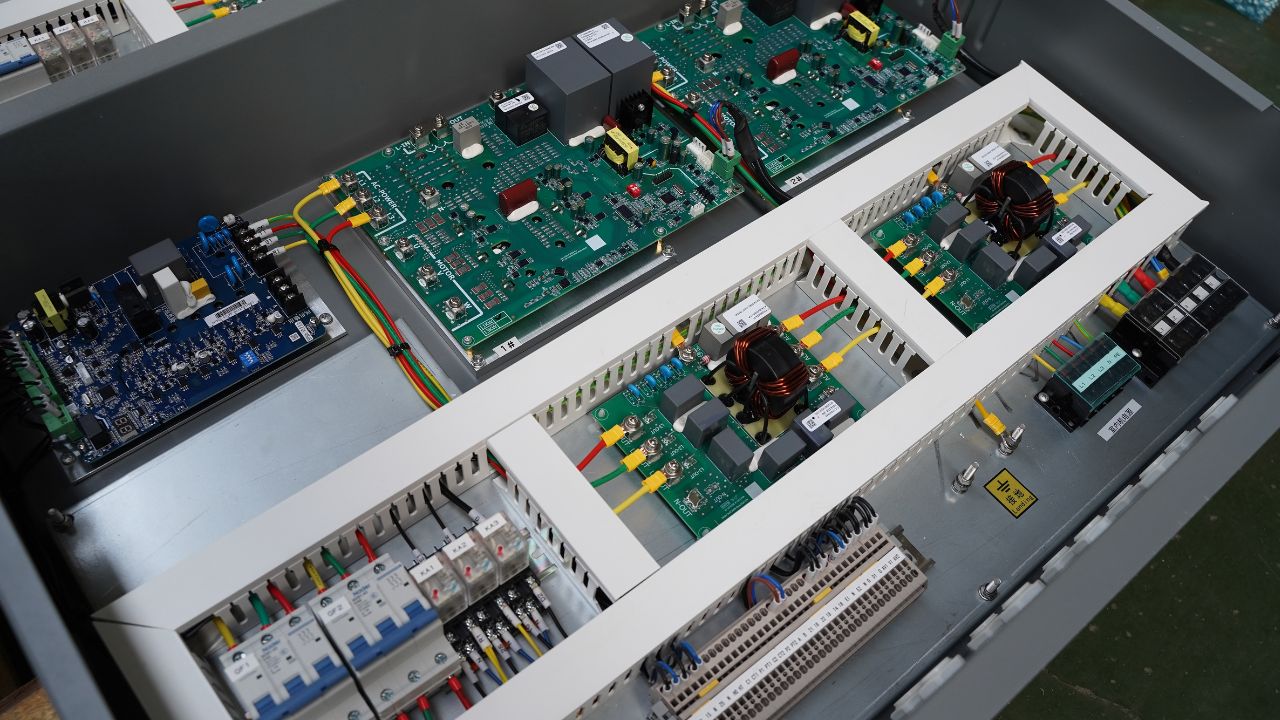

أعطال الأنظمة الكهربائية وأنظمة التحكم
تُعد الأعطال الكهربائية السبب الرئيسي لانقطاع التيار المفاجئ. ويشمل ذلك عدم توازن الجهد، والتقلبات، أو أخطاء تسلسل الطور، والوصلات غير المحكمة، وأجهزة الاستشعار القديمة.
يمكن أن تؤدي جودة الطاقة غير الكافية إلى ارتفاع درجة حرارة الملفات المحلية واحتراق المحرك، كما أن الوصلات غير المحكمة ستؤدي إلى أعطال متقطعة أو احتراق الصمامات، وغالبًا ما تؤدي أجهزة استشعار درجة الحرارة والضغط غير المعايرة بشكل صحيح إلى إنذارات خاطئة أو تمنع النظام من البدء.
ضعف كيمياء المياه وتدفقها
يمكن أن تتسبب المياه غير المعالجة التي تحتوي على نسبة عالية من الأكسجين أو نسبة عالية من المعادن في تآكل الأنابيب المعدنية، مما يؤدي إلى حدوث تسريبات وأعطال كارثية.
يمكن أن يؤدي انسداد المرشحات أو وجود الهواء في النظام أو تعطل المضخة إلى تقليل حجم دوران سائل التبريد، مما يؤدي عادةً إلى إطلاق إنذارات "انخفاض التدفق" أو "التجمد".
حجم النظام غير المناسب
يُعد اختيار الحجم المناسب للمبرد أمرًا بالغ الأهمية. فإذا كان حجم المبرد صغيرًا جدًا، فقد لا يصل إلى درجة الحرارة المطلوبة، مما يؤدي إلى تآكل مبكر للمكونات الميكانيكية. أما إذا كان حجم المبرد كبيرًا جدًا، فقد يتسبب ذلك في تشغيل وإيقاف متكررين، مما يُعرّض ملفات المحرك لإجهاد حراري زائد ويُقصّر من عمره الافتراضي. ضاغط حلزوني أو ضاغط لولبي.
استكشاف الأخطاء وإصلاحها في أكثر مشاكل المبردات شيوعاً
عدم كفاية التبريد
“يشير مصطلح "التبريد غير الكافي" إلى عدم تبريد المبرد بشكل صحيح. يعمل المبرد، ولكنه غير قادر على خفض درجة حرارة سائل العملية أو الحفاظ عليها عند أو أقل من قيمة درجة الحرارة المحددة. وهذا يعني أن قدرة التبريد للنظام أقل من الحمل الحراري الذي يولده.
خطوات استكشاف الأخطاء وإصلاحها
- تحقق من الحمل الحراري
إذا كان الضاغط يعمل عند حمل/أمبير 100% وما زالت درجة الحرارة ترتفع، فمن المحتمل أن يكون حمل العملية قد زاد عن تصنيف وحدة التبريد الحرارية البريطانية (BTU).
- افحص وجود التلوث
تحقق من وجود أي ترسبات في ملفات أو أنابيب المكثف. يمكنك غسل الملفات بالماء المضغوط أو شفطها بالمكنسة الكهربائية (لـ مبردات مبردة بالهواء), أو تنظيف الأنابيب بالفرشاة ميكانيكياً أو إجراء عملية إزالة الترسبات الكيميائية (للمبردات المبردة بالماء).
- تحقق من مستويات غاز التبريد
يمكنك مراقبة مستوى غاز التبريد في الزجاج الزجاجي أثناء تشغيل جهاز التبريد. إذا كانت هناك فقاعات مستمرة، فقد يشير ذلك إلى وجود تسرب لغاز التبريد.
- فحص تدفق السوائل
يمكنك فحص تدفق السائل من خلال فحص فرق درجة الحرارة بين المدخل والمخرج. يشير فرق درجة الحرارة المرتفع إلى انخفاض التدفق. افحص مصفاة Y بحثًا عن أي انسدادات وتأكد من... مضخة مياه يقوم بتوصيل معدل التدفق الصحيح (غالون في الدقيقة).
- افحص صمام التمدد (TXV/EEV)
يجب أن يكون أنبوب السحب باردًا ومتعرقًا. يمكنك لمسه للتأكد. إذا كان دافئًا أو كان الصقيع يتشكل فقط عند مخرج الصمام، فمن المحتمل أن يكون الصمام معطلاً.
- تأكد من حدود درجة الحرارة المحيطة
تأكد من عدم وجود جهاز التبريد في مكان مغلق أو تعرضه لحرارة صيفية شديدة. لا تستطيع أجهزة التبريد طرد الحرارة في الهواء المحيط ذي درجات الحرارة المرتفعة.
المبرد لا يعمل
بعد إصدار أمر بدء التشغيل، إذا لم يكن هناك استجابة من وحدة الضاغط أو المكونات الرئيسية، فعادة ما يكون ذلك بسبب انقطاع التيار الكهربائي، أو تشغيل قفل الأمان، أو خطأ في منطق التحكم.

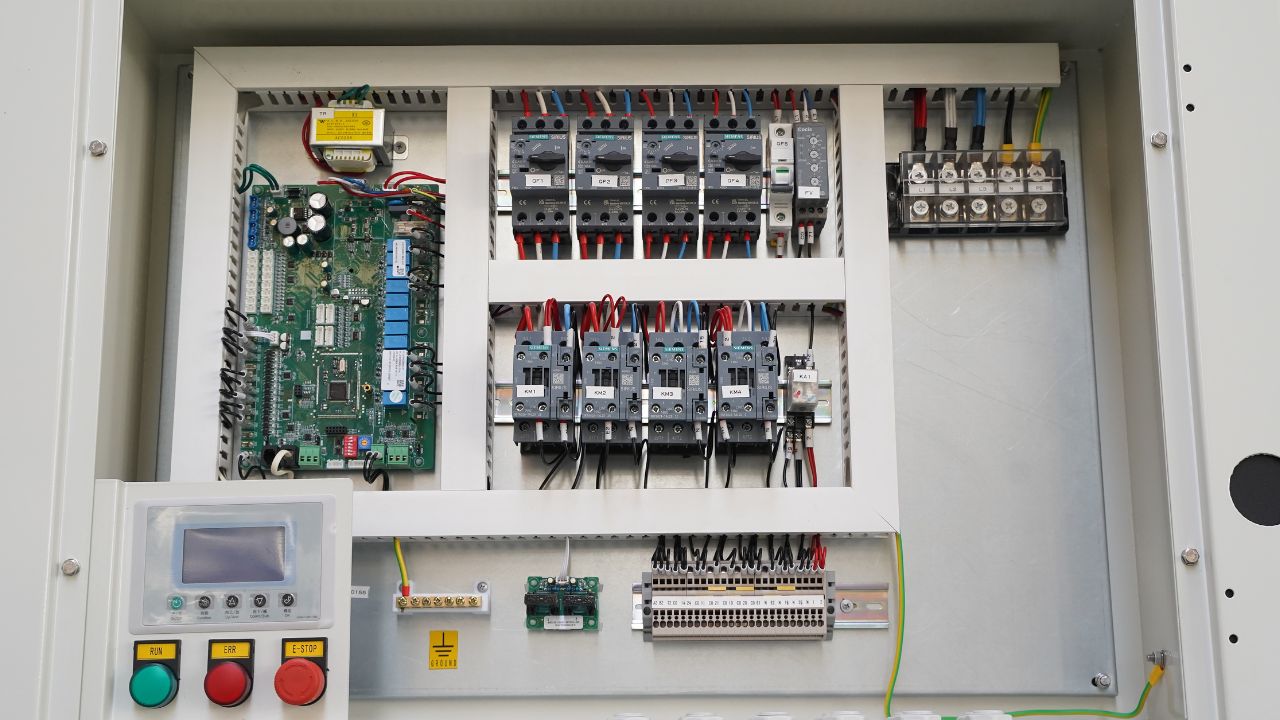

خطوات استكشاف الأخطاء وإصلاحها
- افحص مصدر الطاقة
تحقق مما إذا كانت لوحة توزيع الطاقة قد تعطلت أم لا زر التوقف الطارئ تم الضغط على زر التشغيل. بالإضافة إلى ذلك، سيؤدي فقدان الطور وعدم توازن الجهد ثلاثي الأطوار الذي يتجاوز 2% إلى تشغيل أجهزة الحماية الخاصة بجهاز التبريد.
- أجهزة التعشيق الآمنة (الفحص الذاتي)
قبل تشغيل الضاغط، سيقوم جهاز التبريد بإجراء "فحص ذاتي". إذا ظهرت الشروط التالية، فسيرفض جهاز التبريد التشغيل:
- المضخة غير موصولة بالكهرباء، أو أن التدفق غير كافٍ بسبب انسداد الهواء أو الفلتر.
- تم إيقاف تشغيل الوحدة سابقاً بسبب مشاكل في الضغط.
- تسلسل الطور العكسي.
- ضبط منطق التحكم والإعدادات
يمكنك التحقق من درجة حرارة الماء المضبوطة. إذا كانت درجة حرارة الماء الحالية أقل من درجة الحرارة المضبوطة، فسيبقى المبرد متوقفًا عن العمل.
إذا تم تشغيل الجهاز مباشرة بعد إيقاف تشغيله، فسيكون هناك تأخير في إعادة التشغيل لمدة 3-5 دقائق.
إذا تضرر مستشعر درجة حرارة الماء وأبلغ الكمبيوتر بدرجة حرارة منخفضة للغاية، فسيمنع النظام بدء التشغيل.
- فشل فحص المكون
يمكنك فحص الفيوز الزجاجي الصغير الموجود على لوحة التحكم. إذا كان محول التحكم معطلاً، فقد لا تتمكن لوحة التحكم من إرسال إشارات إلى بادئ التشغيل.
إذا سمعت صوت "طقطقة" ولكن المحرك لا يدور، فقد يكون ذلك بسبب تآكل نقاط التلامس أو احتراق الملف.
مشاكل تدفق الماء وسائل التبريد
يُصدر جهاز إنذار تدفق مياه التبريد عادةً عندما يكون دوران السائل في المبخر أو المكثف غير كافٍ أو غير منتظم. ويؤدي التدفق غير الكافي مباشرةً إلى انخفاض قدرة التبريد، وقد يتسبب في تلفيات جسيمة للمعدات، مثل تجمد الماء داخل المبخر وانفجار الأنابيب.
خطوات استكشاف الأخطاء وإصلاحها
- افحص ونظف الفلاتر

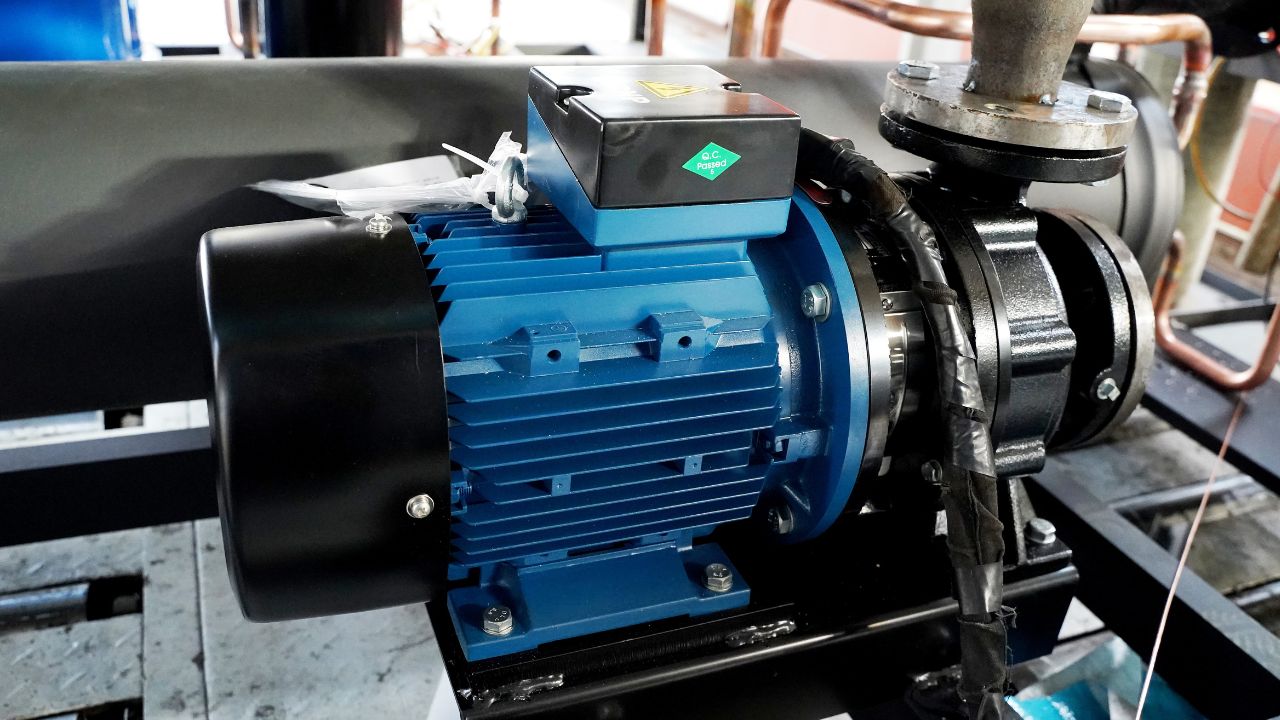

- تحقق من تشغيل المضخة
تأكد من تشغيل المضخة ودورانها في الاتجاه الصحيح. قد يشير صوت الطحن أو الاهتزاز إلى حدوث تجويف أو عطل ميكانيكي.
- تفريغ الهواء المحتبس
تخلص من فقاعات الهواء عن طريق تفريغ الهواء من النقاط المرتفعة في الأنابيب أو من خلال وصلات مفتاح التدفق التفاضلي
- مواضع صمام الفحص
تأكد من أن جميع صمامات التجاوز والإغلاق في حلقة العملية مفتوحة بالكامل.
- اختبار مستويات السوائل
- قم بتنظيف النظام
استخدم خرطوم الحديقة لدفع الماء عبر النظام لإزالة الانسدادات الداخلية المحتملة.
- افحص المروحة
إذا لم تتمكن من حل المشكلة، فحاول إزالة غلاف المضخة للتحقق من وجود دافع مسدود أو تالف.

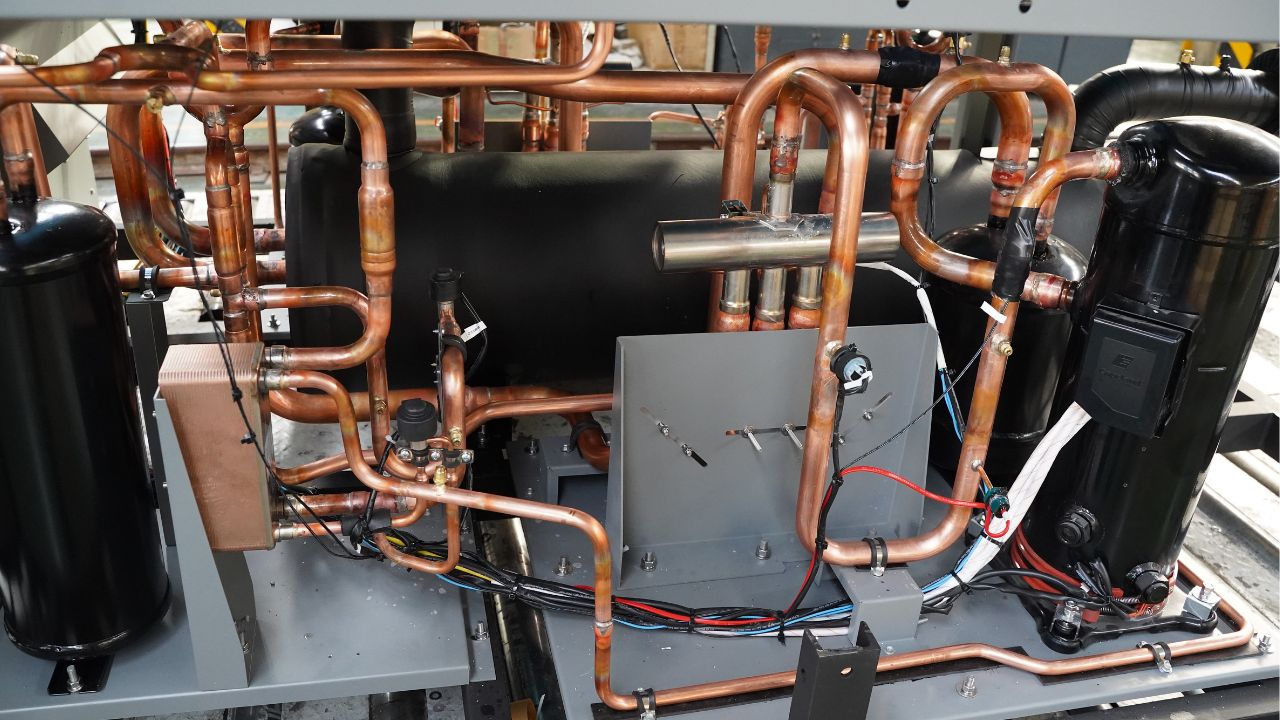

أجهزة إنذار الضغط العالي/المنخفض
عندما يتحرك ضغط غاز التبريد خارج نطاق التشغيل المصمم له، فإنه سيؤدي إلى إيقاف التشغيل لأسباب تتعلق بالسلامة.
خطوات استكشاف الأخطاء وإصلاحها
إنذار الضغط العالي في المبرد
- نظف المكثف
يمكنك استخدام الماء عالي الضغط للشطف أو استخدام المكنسة الكهربائية لتنظيف مشتتات الحرارة للمكثف (للأنظمة المبردة بالهواء)، أو استخدام فرشاة ميكانيكية لتنظيف الأنابيب (للأنظمة المبردة بالماء).
- تحقق من عمل المروحة/المضخة
- تحقق من التهوية
- أعد ضبط المفتاح
تتطلب العديد من مفاتيح الضغط العالي إعادة ضبط يدوية قبل إعادة تشغيل وحدة التبريد.
إنذار انخفاض ضغط المبرد
- تحقق من وجود تسريبات
يمكنك التحقق من وجود بقع زيتية عند وصلات النحاس والصمامات.
- تحقق من تدفق المياه
إذا كان تدفق المياه غير كافٍ، فيجب تنظيف مرشح النوع Y والتأكد من أن مضخة العملية تعمل بكامل طاقتها.
- راقب زجاج الرؤية
إذا لوحظت فقاعات أو رغوة مستمرة أثناء تشغيل جهاز التبريد، فمن المحتمل أن تكون كمية شحن غاز التبريد غير كافية.
- افحص مجفف الفلتر
المس الأنابيب قبل وبعد مجفف الفلتر. إذا كان هناك فرق كبير في درجة الحرارة، فهذا يشير إلى انسداد الفلتر وحاجته إلى الاستبدال.
ضوضاء واهتزازات غير عادية
يُعدّ الضجيج والاهتزاز غير المعتادين في جهاز التبريد إشارة تحذيرية مادية تدل على وجود أعطال ميكانيكية، أو أجزاء مفكوكة، أو أنظمة هيدروليكية غير مستقرة. وغالبًا ما يشير الضجيج إلى تدهور تدريجي في حالة التآكل.
خطوات استكشاف الأخطاء وإصلاحها
- عزل المصدر
يمكنك إيقاف تشغيل أحد المكونات (إذا سمح جهاز التحكم بذلك). إذا توقف الضجيج بعد إيقاف تشغيل المروحة، فمن المرجح أن تكون المشكلة ناتجة عن انحناء شفرات المروحة أو تآكل محاملها.
- تحقق من وجود ارتخاء ميكانيكي
تحقق من جميع مسامير التثبيت ومسامير اللوحة وأقواس المحرك وقم بربطها بإحكام، وتحقق من محاذاة وصلة المضخة والمحرك.
- افحص الضاغط
إذا سمعت صوت "طقطقة" داخل الضاغط، فقد يكون ذلك بسبب محاولته ضغط السائل. يمكنك التحقق من إعداد التبريد الفرعي. إذا كان صمام التمدد (TXV) مفتوحًا على نطاق واسع جدًا، فقد يدخل سائل التبريد إلى الضاغط ويتسبب في تلف المكبس أو شفرات الدوار.
- تحقق من وجود هواء في دائرة الماء
عادةً ما يكون سبب أصوات "الفرقعة" أو "الغرغرة" الحادة التي تُسمع في الأنابيب هو وجود الهواء. عليك التأكد من عدم وجود تجويف في المضخة.
- تقييم التشحيم
يمكنك فحص مستوى زيت الضاغط من خلال مؤشر مستوى الزيت. انخفاض مستوى الزيت أو تدهور جودته قد يتسبب في سماع أصوات احتكاك وضجيج ميكانيكي مزعج.
- تحقق من سلامة المروحة والشفرات
يمكنك التحقق من وجود أي اهتزاز في مروحة التبريد. فإذا كانت الشفرات مثنية، سيؤدي ذلك إلى عدم توازن الحمل، مما يتسبب في اهتزاز هيكل التبريد بأكمله.
تجميد مبخر المبرد
إذا كان مبخر جهاز التبريد الخاص بك يتجمد، فستكون درجة حرارة مادة التبريد أقل من درجة تجمد السائل (الماء أو الإيثيلين). جليكوليحدث ذلك داخل المبادل الحراري، مما يؤدي إلى تكوّن الجليد على السطح الداخلي. تعمل طبقات الجليد هذه كعازل، مما يعيق تدفق السائل، والأخطر من ذلك أنها قد تتمدد وتتسبب في تمزق الأنابيب النحاسية، مما يؤدي إلى اختلاط كارثي بين الماء والمبرد.
خطوات استكشاف الأخطاء وإصلاحها
- أوقف الضاغط فوراً
- تحقق من تدفق المياه والترشيح
- تحقق من ضغوط غاز التبريد
يمكنك توصيل مقياس ضغط لفحص جانب السحب. إذا كان الضغط يُشير إلى درجة حرارة تشبع أقل من نقطة التجمد، فمن المحتمل وجود تسريب في غاز التبريد. إضافةً إلى ذلك، إذا كان صمام التمدد عالقًا في وضع الإغلاق، فسيؤدي ذلك إلى نقص السائل في المبخر، مما قد يتسبب في تجمد موضعي عند المدخل.
- فحص ضوابط السلامة
قم بتضمين مفتاح التدفق ومفتاح الضغط المنخفض.
- فحص كيمياء السوائل
إذا تم ضبط جهاز التبريد الخاص بك على التشغيل في وضع "درجة الحرارة المنخفضة" (أقل من 45 درجة فهرنهايت / 7 درجة مئوية)، فيرجى استخدام مقياس الانكسار لتأكيد تركيز الجليكول.
- ابحث عن مسارات ركوب الدراجات القصيرة
إذا كانت وحدة تبريد المياه كبيرة جدًا بالنسبة للحمل، فقد يتسبب ذلك في انخفاض درجة الحرارة بسرعة كبيرة، مما يؤدي إلى عدم حصول أجهزة الاستشعار على وقت كافٍ للاستجابة وبالتالي التسبب في ظاهرة التجميد الفوري.
تسريبات
يوجد نوعان من تسريبات المبردات: تسريبات غاز التبريد (الغاز/الزيت) وتسريبات الماء/السائل (سائل التبريد). وكلاهما قد يؤدي إلى انخفاض كفاءة النظام، والتسبب في أضرار بيئية، وربما يؤدي إلى أعطال ميكانيكية.
خطوات استكشاف الأخطاء وإصلاحها
لتسرب غاز التبريد
- الفحص البصري للزيت
للبحث عن بقع دهنية أو زيتية، يمكنك فحص وصلات النحاس أو الصمامات أو قاعدة الضاغط.
- اختبار فقاعات الصابون
يمكنك وضع محلول خاص للكشف عن التسربات على الوصلة المشتبه بها. ظهور فقاعات الصابون يدل على وجود تسرب.
- استخدم جهاز كشف التسرب الإلكتروني
- الفحص بالموجات فوق الصوتية
- اختبار الضغط
يمكنك استعادة مادة التبريد وملء النظام بالنيتروجين الجاف لمراقبة ما إذا كان الضغط يظل مستقرًا خلال 24 ساعة.
لتسربات المياه/السوائل
- افحص عمود المضخة
- فحص غلاف المبخر
- تحقق من التركيب الكيميائي للماء
يمكن أن يؤدي ارتفاع نسبة الأكسجين أو الحموضة إلى تدهور الأنابيب بسرعة
- تحقق من التكثيف
يجب التأكد من أن جميع أنابيب المياه الباردة معزولة بشكل صحيح برغوة ذات خلايا مغلقة.

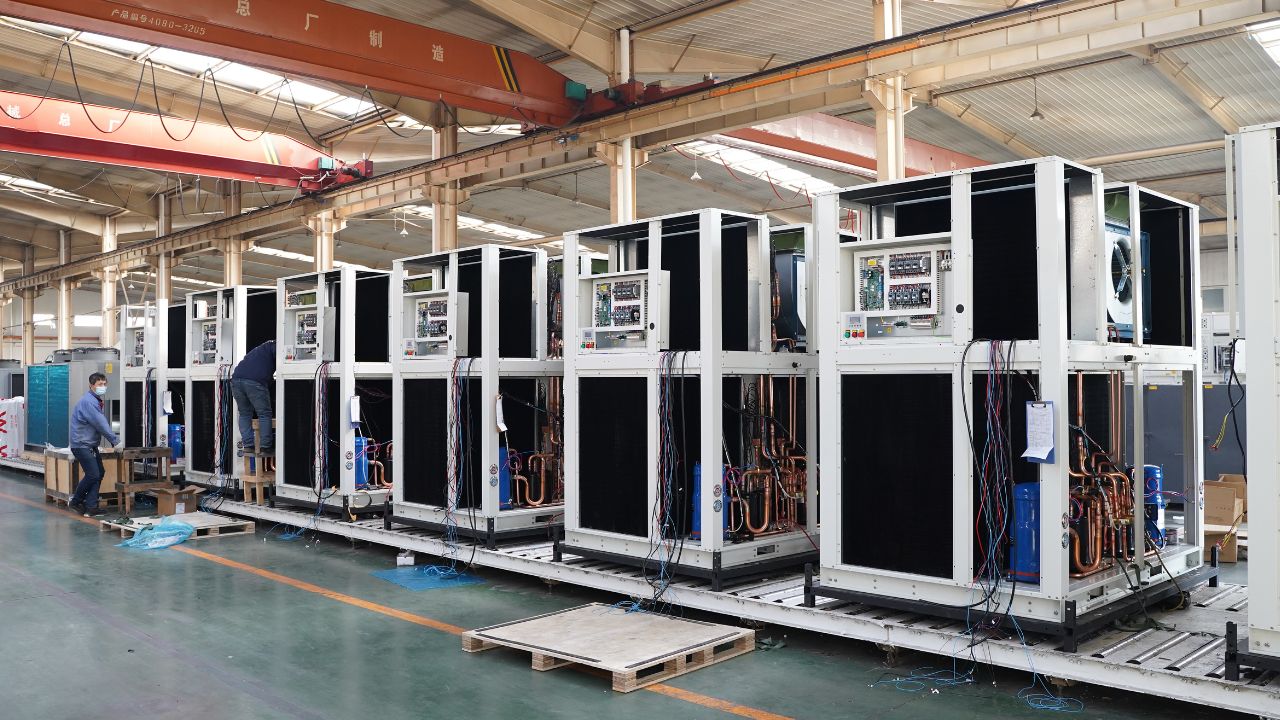

الصيانة الوقائية لتجنب مشاكل المبرد
تساعد عمليات الفحص والصيانة الدورية على اكتشاف مشاكل المبردات المحتملة مبكرًا، وإطالة عمر المعدات، وتقليل خسائر التوقفات الكبيرة في العمليات الصناعية. إليك بعض النقاط الرئيسية صيانة المبردات مقاسات.
الفحص الروتيني
يساعدك الفحص الدوري لجهاز التبريد على اكتشاف المشاكل في الوقت المناسب. ويشمل ذلك دائمًا مستويات غاز التبريد، وتدفق المياه، ومضخات المياه، والأنابيب، والفلاتر والمصافي، والوصلات الكهربائية، ولوحات التحكم، وأجهزة الاستشعار، وأجهزة السلامة.
تنظيف المكثف والمبخر
يساعد التنظيف المنتظم لأنابيب المكثف وأسطح المبخر على الحفاظ على أداء جيد لتبادل الحرارة. بالنسبة للأنظمة المبردة بالماء، يُعدّ رصد جودة المياه ومنع تكوّن الترسبات عاملاً أساسياً أيضاً لضمان استقرار التشغيل.
مراقبة النظام
تُمكّن المراقبة المستمرة لمعايير التشغيل الرئيسية فريق الصيانة من اكتشاف الحالات غير الطبيعية في أسرع وقت ممكن. ويشمل ذلك مراقبة ضغط ودرجة حرارة المدخل والمخرج، وتيار الضاغط، وحالة حمل النظام.
التعليمات
كيف تعمل المبردات الصناعية؟
مبدأ عمل جهاز التبريد الخاص بك هو دورة التبريد. يمتص غاز التبريد الحرارة من مياه المعالجة الدافئة العائدة ويتحول إلى غاز. ثم يدخل إلى الضاغط، الذي يزيد ضغطه ودرجة حرارته قبل دفعه إلى المكثف وطرد الحرارة. يتحول غاز التبريد إلى سائل عالي الضغط، ويقوم صمام التمدد بتخفيض ضغطه، مما يبرده بشكل ملحوظ قبل أن يعود إلى المبخر لتكرار الدورة.
كيف أعرف ما إذا كان زيت الضاغط الخاص بي يحتاج إلى تغيير؟
يمكنك فحص مؤشر مستوى الزيت. إذا كان الزيت داكنًا أو عكرًا أو يحتوي على رغوة، فهذا يشير إلى ترسبات كربونية أو تلوث بالماء أو تآكل ميكانيكي.
إضافةً إلى ذلك، يجب فحص وجود حمض الهيدروفلوريك أو حمض الهيدروكلوريك سنوياً. إذا كانت رائحة الزيت محترقة، أو إذا أظهر تحليل الزيت وجود كمية كبيرة من جزيئات المعادن أو الماء، فيجب استبدال الزيت والفلتر/المجفف.
لماذا يعاني جهاز التبريد الخاص بي أكثر في فترة ما بعد الظهر؟
عادةً، قد تنخفض كفاءة تشغيل المبرد في فترة ما بعد الظهر بسبب ارتفاع درجة الحرارة. فعندما ترتفع درجة حرارة الهواء الخارجي، تقل قدرة التبريد للمبرد الهوائي. وإذا كان المكثف متسخًا أو كان الجهاز موضوعًا بالقرب من منافذ عادم أخرى، فقد يتعطل بسبب مشاكل الضغط العالي خلال فترات الحر الشديد.
لحل هذه المشكلة، يمكنك تحسين ظروف التهوية أو تركيب نظام رش على ملفات المكثف.
متى يجب إصلاح أو استبدال جهاز التبريد؟
عادةً، ننصح باستبدال المبرد إذا تجاوزت تكلفة الإصلاح 50% من سعر الوحدة الجديدة أو إذا تجاوز عمر المبرد 50% من عمره الافتراضي العمر المتوقع. بالإضافة إلى ذلك، إذا كان جهاز التبريد يستخدم مواد تبريد تم التخلص منها تدريجياً مثل R-22، فإن التغيير إلى نموذج حديث يمكن أن يحقق عائدًا على الاستثمار (ROI) في غضون بضع سنوات فقط.
كيف تختار مبردًا مناسبًا؟
يتطلب اختيار جهاز تبريد مناسب مراعاة العديد من العوامل.
- تحتاج إلى حساب دقيق لحمل التدفئة لديك لـ تحديد حجم المبرد.
- اختر من بين النوع المبرد بالهواء أو النوع المبرد بالماء.
- يقرر أنواع غازات التبريد في المبردات.
- ضع في اعتبارك التكوينات الإضافية، مثل وسائل الحماية المتكاملة للسلامة.
كيف تختار موردًا موثوقًا لأجهزة التبريد الصناعية؟
عند اختيار مورد لأجهزة التبريد، يجب مراعاة تكاليفه الأولية وخبرته الفنية وبنية الخدمة التحتية وشهادات المنتج.
بإمكان الشركات المصنعة ذات السمعة الطيبة تقديم خيارات التخصيص ودعم ما بعد البيع الشامل. ومن المهم أيضاً التأكد من حصول منتجاتها على شهادات الجودة المعتمدة في هذا المجال، مثل ISO 9001 أو CE.
الخاتمة
كما تعلمون، يمكن للصيانة الدورية والتشخيص في الوقت المناسب حل العديد من المشكلات، ولكن موثوقية المبرد نفسه تلعب دورًا حاسمًا أيضًا. اختيار مبرد مصمم جيدًا مبرد صناعي يمكن أن يقلل بشكل كبير من المشاكل التشغيلية ويحسن كفاءة النظام. تشيليروني تتمتع الشركة بخبرة تزيد عن 20 عامًا في تصنيع مبردات المياه الصناعية عالية الجودة. إذا كنت ترغب في استبدال مبرد المياه الخاص بك بمبرد أفضل، فلا تتردد أبدًا في التواصل معنا. اتصل بنا.
