كيفية حساب كفاءة المبرد - الدليل الشامل

انخفاض كفاءة المبردات قد يزيد بشكل كبير من تكاليف التشغيل والصيانة. لذا، يُعدّ حساب كفاءة المبردات أمرًا ضروريًا لموزعي ومشتري المبردات. في هذا الدليل الشامل، سنشرح الصيغ الأساسية والتقنيات العملية لحساب كفاءة المبردات.

ما هي كفاءة المبرد؟

تشير كفاءة المبرد إلى قدرته على تحويل الطاقة المدخلة إلى طاقة تبريد فعالة. وهي تمثل نسبة الحرارة المُزالة من المكان إلى الطاقة الكهربائية أو الحرارية المستهلكة.

عادةً ما تُقاس كفاءة المبردات بمصطلحات مثل معامل الأداء (COP) ونسبة كفاءة الطاقة (EER)، حيث تشير القيم الأعلى إلى أداء أفضل. ويمكن التعبير عنها أيضاً بالكيلوواط لكل طن، حيث تشير القيم الأقل إلى كفاءة أعلى للنظام.

تُعد الكفاءة العالية أمرًا بالغ الأهمية لإدارة منشأتك، حيث أن جهاز التبريد عادة ما يكون أكبر جهاز يستهلك الطاقة في المبنى، ويمكن أن يؤدي تحسين أدائه إلى تقليل تكاليف التشغيل والتأثير البيئي بشكل مباشر.

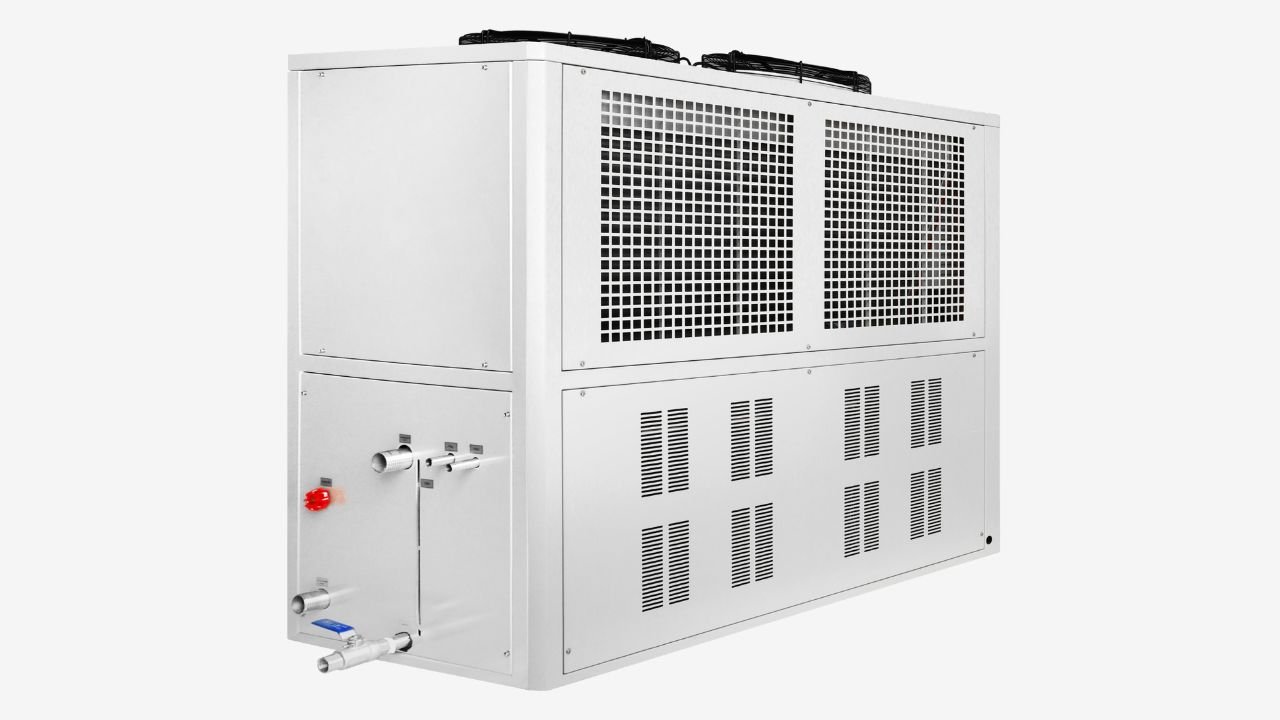

كيفية حساب كفاءة المبرد

تعلم الصيغة الأساسية لكفاءة المبرد

يتم حساب الكفاءة بناءً على مؤشرات قياس مختلفة، والتي تعتمد على وحدة القياس المطلوبة بالإضافة إلى ما إذا كنت تقيس الأداء في لحظة معينة أو على مدار الموسم النموذجي بأكمله.

معامل الأداء (COP)

معامل الأداء (COP) هو النسبة بين الطاقة المفيدة التي يوفرها النظام والطاقة التي يستهلكها. وهو نسبة لا بُعدية تُستخدم لقياس كفاءة أنظمة التدفئة والتبريد، مثل المبردات ومضخات الحرارة.

يتأثر معامل أداء المبرد (COP) بشكل كبير بفرق درجة الحرارة بين مصدر الحرارة ومستقبلها. فكلما زاد هذا الفرق، زادت الحاجة إلى عمل نظام التبريد بجهد أكبر، مما يؤدي إلى انخفاض معامل الأداء. لذا، فإن ارتفاع معامل أداء المبرد يعني دائمًا انخفاض استهلاك الطاقة وتكاليف المرافق.

صيغة COP

• معامل الأداء = ناتج التبريد أو التدفئة (كيلوواط) / طاقة الإدخال (كيلوواط)

نسبة كفاءة الطاقة (EER)

نسبة كفاءة الطاقة (EER) هي مقياس معياري يُستخدم لقياس كفاءة تبريد أنظمة تكييف الهواء في ظل ظروف تشغيل محددة ذات أحمال عالية. وهي تمثل سعة التبريد المُقدمة لكل وحدة كهرباء مُستهلكة عند نقطة زمنية محددة.

يُقاس معامل كفاءة الطاقة (EER) للمبردات عند درجات حرارة خارجية ثابتة (عادةً 35 درجة مئوية أو 95 درجة فهرنهايت) ليعكس الأداء خلال ذروة درجات حرارة الصيف. كلما ارتفع معامل كفاءة الطاقة، زادت كفاءة نظام التبريد، وزادت قدرة التبريد لكل واط من الكهرباء المستهلكة.

عادةً، تتراوح تصنيفات EER لمعظم الأجهزة الحديثة من 8.5 إلى 12. ويُعتبر التصنيف 12 أو أعلى بشكل عام مؤشراً على كفاءة عالية جداً في استخدام الطاقة.

صيغة EER

• معدل كفاءة الطاقة = سعة التبريد (وحدة حرارية بريطانية/ساعة) / الطاقة المدخلة (واط)

مثال: مبرد بسعة 12000 وحدة حرارية بريطانية/ساعة يستهلك 1200 واط لديه معامل كفاءة الطاقة 10 (12000 / 1200 = 10).

IPLV (قيمة الحمل الجزئي المتكاملة) و NPLV (قيمة الحمل الجزئي غير القياسية)

IPLV و NPLV هما مؤشران للأداء تم تحديدهما وفقًا لمعايير AHRI 550/590، ويستخدمان لوصف كفاءة تشغيل وحدات التبريد الخاصة بك في ظل ظروف الحمل الجزئي.

بما أن معظم المبردات تعمل بأحمال أقل من 100% في معظم الأوقات، فإن هذه المتوسطات المرجحة توفر انعكاسًا أكثر دقة لاستهلاك الطاقة السنوي مقارنة بقيم الطاقة عند الحمل الكامل.

صيغة IPLV و NPLV

يستخدم كلا المقياسين متوسطًا مرجحًا للأداء عند أربع نقاط تحميل محددة: 100%(A)، 75%(B)، 50%(C)، و25%(D).

• بالنسبة لمعامل الأداء (COP) أو معامل كفاءة الطاقة (EER) (الأعلى أفضل): IPLV/NPLV= 0.01A+0.42B+0.45C+0.12D
• بالنسبة للكيلوواط/طن (الأقل أفضل): IPLV/NPLV=1 / (0.01/A+0.42/B+0.45/C+0.12/D)

حساب سعة التبريد

من خلال المعادلات المذكورة أعلاه، يتضح أن بيانات سعة التبريد بالغة الأهمية. مع ذلك، لا تتوفر بيانات "سعة التبريد" لدى معظم المهندسين في مواقع العمل. في هذا الجزء، نشرح كيفية حساب سعة التبريد نيابةً عنك.

الوحدات المترية (كيلوواط)

تختلف طريقة حساب قدرة التبريد قليلاً باختلاف استخدام الوحدات الإمبراطورية أو المترية. في معظم السياقات الدولية، تُقاس قدرة التبريد بالكيلوواط (kW).

الصيغة هي:

• سعة التبريد (كيلوواط) = ρ (كجم/م³) × Cp (كيلوجول/(كجم·درجة مئوية)) × Vs (م³/ث) × ΔT (درجة مئوية)

ρ = كثافة السائل، على سبيل المثال، عادةً ما يتم اعتبار المياه العذبة 1000 كجم/م³.

Cp = السعة الحرارية النوعية عند ضغط ثابت للسائل، وبالنسبة لمياه الصنبور، يتم أخذها عادة على أنها 4.1868 كيلو جول / (كجم·درجة مئوية).

Vs = معدل التدفق الحجمي

ΔT = فرق درجة الحرارة بين الماء الداخل والماء الخارج من المبخر = T2 (الماء الداخل) – T1 (الماء الخارج)

الوحدات الإمبراطورية (وحدة حرارية بريطانية/ساعة وأطنان)

تُعدّ الوحدات الإمبراطورية الطريقة الأكثر شيوعًا في أمريكا الشمالية. الصيغة هي:

• سعة التبريد (وحدة حرارية بريطانية/ساعة) = معدل التدفق (جالون/دقيقة)×500×ΔT (℉)

يمثل GPM جالونًا في الدقيقة من ماء بارد تدفق.

يمكنك أيضًا استخدام صيغة حساب معدل نقل الحرارة للمبرد،, الطن = وحدة حرارية بريطانية/ساعة / 12000, لتحويلها إلى أطنان من التبريد (TR).

تطبيق عامل الأمان

عند إتمام الحساب أعلاه، نوصي دائمًا بزيادة حجم النتيجة بمقدار 20% للتعامل مع أحمال الذروة أو التوسع المستقبلي.

مثال على الحساب

إليك مثال لتوضيح الأمر بشكل أفضل.

إذا كان معدل تدفق المبرد لديك 100 جالون في الدقيقة وانخفاض درجة الحرارة 10 درجات فهرنهايت، فيمكنك الحساب على النحو التالي:

1. حساب وحدة حرارية بريطانية/ساعة: 100 × 500 × 10 = 500,000 وحدة حرارية بريطانية/ساعة
2. التحويل إلى أطنان: 500,000 / 12,000 = 41.67 طنًا
3. تطبيق عامل الأمان: 41.67 × 1.2 = 50 طنًا

استخدام طريقة حساب كيلوواط لكل

وحدة IKW (كيلوواط المدخل لكل طن تبريد) هي وحدة تُستخدم لقياس استهلاك الطاقة النوعي لآلة التبريد. تُعبّر هذه الوحدة عن استهلاك الطاقة الكهربائية بالكيلوواط (kW)، والذي يُستخدم لتوليد طن واحد من قدرة التبريد (1 TR).

على عكس معامل الأداء (COP) أو معامل كفاءة الطاقة (EER)، كلما كانت قيمة IKW أصغر، كان نظامك أكثر كفاءة في استخدام الطاقة.

صيغة IKW

• IKW = إجمالي الطاقة المدخلة (كيلوواط) / سعة التبريد (طن تبريد)

مثال: إذا استهلك جهاز التبريد 300 كيلوواط من الكهرباء لإنتاج 100 طن تبريد، فإن معامل استهلاكه بالكيلوواط هو 3.0 (300/100=3.0).

تحويل COP إلى EER

يمكن استخدام كل من معامل الأداء (COP) ومعامل كفاءة الطاقة (EER) لقياس الكفاءة. يمكنك التحويل بينهما حسب تفضيلك.

علاقتهما:

• COP ≈ EER × 0.293
• EER ≈ COP × 3.412

تفسير النتيجة

بعد تحديد النتيجة، من المهم تقييم كفاءة المبرد. عادةً، يتراوح معامل الأداء (COP) للمبردات النموذجية بين... مبرد هواء يتراوح بين 2.5 و 3.5، و مبرد مبرد بالماء يتراوح بين 4.0 و 6.5.

إذا لم تكن كفاءة المبرد مناسبة، فقد تكون الأسباب هي ارتفاع درجة حرارة التكثيف بشكل مفرط، أو تراكم الرواسب. مبادل حراري من نوع الألواح, عدم تطابق الحمل، تقادم المعدات، إلخ. يوصى بفحص المبرد أو تغييره.

نصائح عند حساب كفاءة المبرد

• عند حساب نسبة كفاءة الطاقة (COP)، من الضروري التأكد من أن كل من ناتج التبريد ومدخلات الطاقة تستخدم نفس الوحدة.
• قد تؤدي أجهزة استشعار درجة الحرارة غير الدقيقة إلى نتيجة حسابية غير صحيحة، لذا من الأفضل لك التحقق من أجهزة الاستشعار الرئيسية قبل القياس.
• إذا استخدمت مزيجًا من الماء والجليكول كنوع من السوائل، فإن الحرارة النوعية والكثافة تتغيران، وتحتاج إلى ضبط الثابت "500" أو قيمة Cp.
• من الأفضل استخدام مقياس تدفق داخلي لتحقيق قياس أكثر دقة.
• للحصول على معامل أداء دقيق (COP)، من الأفضل قياس إجمالي طاقة الإدخال للمبرد بأكمله، بما في ذلك الضاغط والمروحة والمعدات الإلكترونية الداخلية.
• انتبه إلى الفرق بين درجة حرارة المُبرِّد ودرجة حرارة الماء (درجة حرارة الاقتراب). فزيادة درجة حرارة الاقتراب بمقدار درجة فهرنهايت واحدة قد تُؤدي إلى انخفاض كفاءة المُبرِّد بمقدار 2%.

التعليمات

لماذا من الضروري حساب كفاءة المبرد؟

أنظمة التبريد تُعدّ وحدات التبريد عادةً أكبر مستهلكي الطاقة في المبنى، لذا فإنّ حتى التحسينات الطفيفة في كفاءة الطاقة تُمكن من تحقيق وفورات مالية كبيرة. إضافةً إلى ذلك، تُعدّ بيانات الكفاءة الدقيقة ضرورية للامتثال للوائح الطاقة ولتحسين تسلسل تشغيل المبردات لضمان تشغيل المحطة بأقل تكلفة ممكنة عند الأحمال الجزئية.

ما هي العوامل التي تؤثر على كفاءة المبرد؟

تعتمد كفاءة المبرد بشكل أساسي على فرق الضغط ودرجة الحرارة الذي يجب على الضاغط التغلب عليه بين المبخر والمكثف. لذا، فإن خفض درجة حرارة الماء في المكثف أو رفع درجة حرارة الماء المبرد المُزوَّد يمكن أن يقلل من استهلاك الطاقة.

يمكن أن يؤدي تراكم الترسبات على الأنابيب، وشحن المبرد بشكل غير صحيح، ووجود مواد غير قابلة للتكثيف إلى إجبار ضاغط لولبي أو ضاغط حلزوني للعمل بجهد أكبر وتقليل كفاءة المبرد.

كيفية تحسين كفاءة المبرد؟

لتحسين كفاءة وحدة التبريد، تتمثل الخطوة الأولى في تحسين معايير التشغيل، مثل رفع درجة حرارة الماء المبرد الداخل وخفض درجة حرارة الماء الداخل إلى المكثف. ويمكن للصيانة الوقائية الدورية أن تمنع المقاومة الحرارية وتساعد على تحسين كفاءة وحدة التبريد.

إلى جانب ذلك، فإن تطبيق محركات التردد المتغير (VSDs) يمكّن الضاغط من مطابقة حمل التبريد الفعلي بدقة أكبر، مما يؤدي إلى تحسين IPLV بشكل كبير.

أي نوع من مبردات المياه يتمتع بأعلى كفاءة؟

ال مبرد طرد مركزي مبرد بالماء يُعتبر هذا النوع من المبردات الأكثر كفاءة في السوق، خاصةً عند تجهيزه بتقنية المحامل المغناطيسية. وذلك لأن هذه مبردات طرد مركزي يتم استخدام خصائص نقل الحرارة الممتازة للماء والكفاءة الديناميكية الهوائية للضواغط الطاردة المركزية، مما يحقق إنتاج طاقة يتراوح من 0.45 إلى 0.55 كيلوواط لكل طن عند الحمل الكامل.

هل معامل الأداء الأعلى هو الأفضل دائماً؟

يشير معامل الأداء الأعلى دائمًا إلى كفاءة طاقة أفضل للمبردات، لكن قيمة استهلاك الطاقة الفعلي (IPLV) تُظهر استهلاك الطاقة الفعلي بشكل أدق. علاوة على ذلك، يجب موازنة نسبة كفاءة الطاقة العالية مع التكلفة الرأسمالية الأولية، ومتطلبات الصيانة، والظروف المناخية الخاصة بموقع التركيب. لذا، لا يزال من الضروري مراعاة جميع الجوانب.

كم مرة ينبغي اختبار الكفاءة؟

يمكن لنظام إدارة المباني الآلي (BMS) مراقبة كفاءة المبرد بشكل مستمر، ولكننا ما زلنا نوصي بإجراء عملية تحقق يدوية شاملة كل ثلاثة أشهر.

بالنسبة للعمليات الصناعية الحيوية (مبردات الصناعة الطبية, مبردات الصناعات الكيميائية, مبرد ليزر صناعي, مبرد قولبة الحقن, إلخ) أو مبردات تجارية كبيرة ( مبرد لولبي, مبرد مقاوم للانفجار, ، إلخ)، من الضروري إجراء تدقيق تفتيش عميق خلال فترة التبريد القصوى.

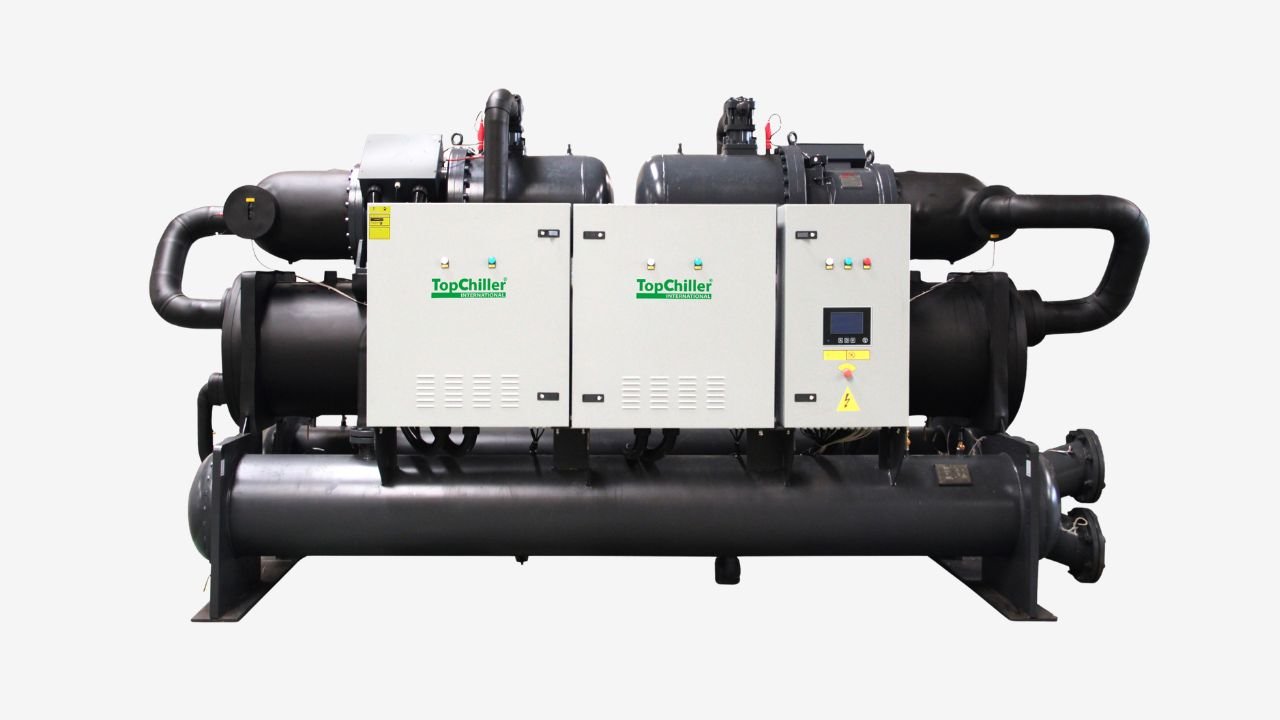

الخاتمة

إن فهم كيفية حساب كفاءة المبردات ليس مجرد تمرين تقني، بل هو أساس ترشيد استهلاك الطاقة والتحكم في تكاليف التشغيل على المدى الطويل. وبصفتنا شركة مصنعة للمبردات الصناعية ذات خبرة،, تشيليروني صُممت المبردات لتكون عالية الكفاءة وتساعد على خفض تكاليف التشغيل. إذا كنت مهتمًا، فما عليك سوى اتصل بنا.
